محولات التعدين شيلي

تطلبت مؤسسة التعدين محولات ذات نماذج وتخطيطات وأشكال تركيب متعددة. يتم سرد متطلبات التخصيص التفصيلية على النحو التالي:

نسب الجهد المتعددة: 13.2/0.4 كيلو فولت، 8.8/0.4 كيلو فولت، 7.2/0.4 كيلو فولت، 4.16/8.8 كيلو فولت، 4.16/0.4 كيلو فولت

مواصفات التركيب المتنوعة: مثبتة على الأرض، مثبتة على عمود على الظهر، مثبتة على عمود متقاطع

مجموعة واسعة من السعات المقدرة: 10 كيلو فولت أمبير، 75 كيلو فولت أمبير، 100 كيلو فولت أمبير، 150 كيلو فولت أمبير، 600 كيلو فولت أمبير، 2000 كيلو فولت أمبير، 2500 كيلو فولت أمبير، 3500 كيلو فولت أمبير

متطلبات الملحقات المخصصة

البطانات المضادة للتلوث مناسبة للبيئات المتربة

صناديق كابلات الجهد العالي والمنخفض لوحدات مختارة

الحماية من التعثر في درجة الحرارة الزائدة كخيار

حجم فتحة مخصصة وكمية البطانات ذات الجهد المنخفض

لتلبية المتطلبات الشاملة المخصصة بما في ذلك نسب الجهد المختلفة وطرق التركيب والقدرات وظروف التعدين القاسية، اعتمدت شركتنا استراتيجية تسليم لاختيار معلمات المصفوفة + التصميم الهيكلي المتكيف مع المشهد + المكونات الأساسية المعززة، مما يضمن أن كل محول يتطابق بدقة مع ظروف إمداد طاقة التعدين ومعايير البناء في الموقع.

1. تحليل الطلب وتأكيد الرسم

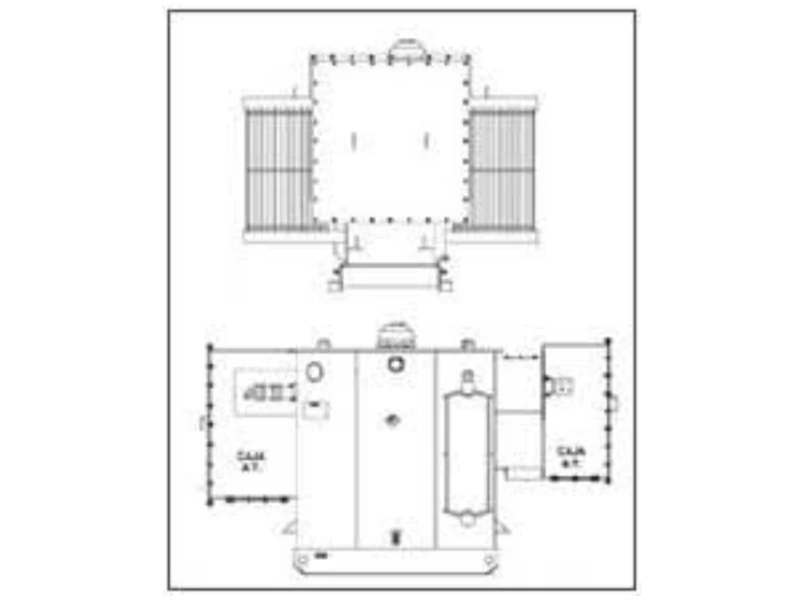

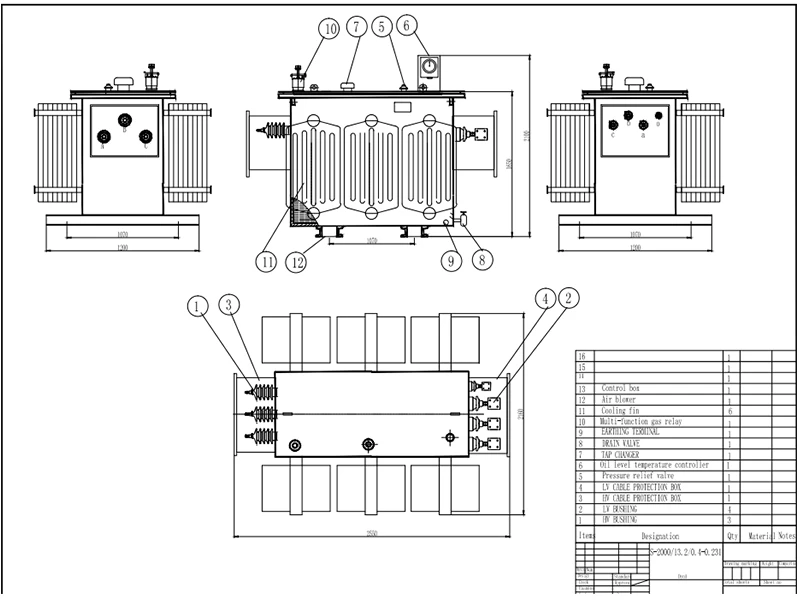

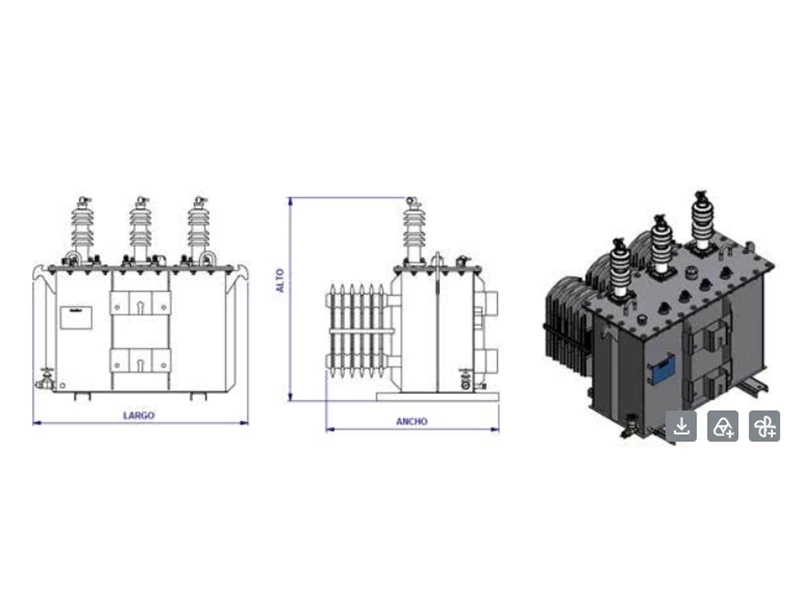

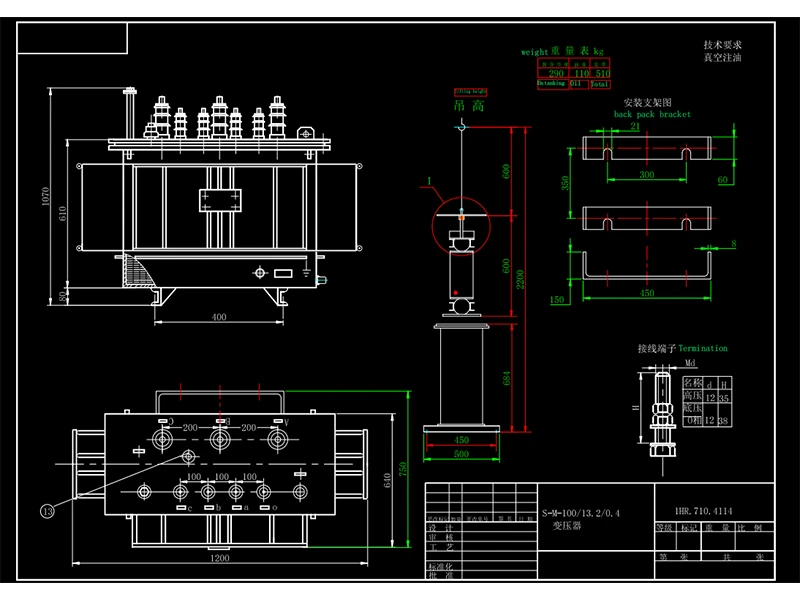

تم التحقق من جميع المتطلبات الفنية التفصيلية بشكل متكرر قبل الإنتاج. تم إصدار المخطط التفصيلي ورسومات التصنيع الكاملة والموافقة عليها من قبل العميل قبل الإنتاج الضخم.

2. التصميم الهيكلي المتكيف مع المشهد لأنواع التركيب المختلفة

تم تطوير حلول تعديل هيكلية مخصصة لأنواع التركيب الثلاثة الرئيسية:

المحولات الأرضية: مجهزة بقاعدة فولاذية للقناة ومسامير تثبيت للتثبيت. يتم تركيب وسادات ممتصة للصدمات قابلة لضبط الارتفاع على القاعدة للتكيف مع الأسطح الأرضية غير المستوية. يتم تركيب صمام تصريف زيت الطوارئ في الجزء السفلي من الخزان لتلبية معايير السلامة من الحرائق. بالنسبة للنماذج ذات السعة الكبيرة (≥2000 كيلو فولت أمبير)، يتم تكوين مشعات مقسمة لسهولة النقل والتجميع في الموقع.

المحولات المثبتة على عمود الظهر: مصممة خصيصًا لإمدادات الطاقة عند نهاية الخطوط الهوائية. يعمل هيكل الخزان المدمج وخفيف الوزن على تضييق العرض الأساسي الإجمالي، مع ألواح عروة خلفية مزدوجة الجانب لتوصيل الطوق. يتم توفير الأطواق المطابقة لأقطار القطب Φ190mm، Φ230mm، Φ350mm، إلخ. خطوط الجهد العالي والمنخفض تؤدي من الجانب السفلي لسهولة الاتصال مع الأسلاك العلوية للأسفل.

المحولات المثبتة على عمود متقاطع: أقواس متقاطعة سفلية معززة مع مسافة مركزية قابلة للتعديل لتناسب مجموعات الأذرع المتقاطعة ذات المسافات المختلفة بين الأقطاب. يتم استخدام مثبتات مزدوجة مضادة للارتخاء (صواميل القفل + دبابيس كوتر) بين قاعدة المحول والأقواس لمنع ارتخاء الصمولة الناتج عن اهتزاز الرياح على المدى الطويل.

3. نظام حماية معزز لبيئة التعدين المتربة

البطانات المضادة للتلوث: تم تجهيز جميع الجوانب ذات الجهد العالي ببطانات مركبة من مطاط السيليكون المضاد للقاذورات أو البطانات الخزفية ذات مسافة الزحف الطويلة مع مسافة زحف ≥31 مم / كيلو فولت (على أساس أقصى جهد تشغيل)، وتلبية مستوى التلوث من الدرجة الثالثة والحفاظ على مسافة عازلة كافية تحت تراكم الغبار.

حاوية الخزان المغلقة: خزان محكم الغلق وغطاء بدون حافظة لتقليل نقاط الختم. يتم تعويض التغير في حجم زيت المحولات من خلال الجدران المموجة، مما يمنع الغبار من دخول الخزان من خلال أجهزة التنفس.

صناديق الكابلات الاختيارية: يتم تركيب صناديق الكابلات الخارجية IP54 على الوحدات ذات متطلبات صندوق الكابلات، مع مساحة كافية للأسلاك الداخلية وحشوات تثبيت الكابلات لتحقيق إغلاق مقاوم للغبار ومقاوم للماء.

4. نظام حماية ومراقبة التعثر في درجة الحرارة الزائدة

نظام الحماية المزدوج للتحكم في درجة الحرارة:

الحماية الأولية: مرحلات درجة الحرارة مثبتة على جانب الجهد المنخفض (إعداد قابل للتعديل: إنذار 80 درجة مئوية / رحلة 95 درجة مئوية)، مع إدخال مجسات درجة الحرارة في أنابيب قياس درجة الحرارة على غطاء الخزان.

حماية اختيارية مطورة: المقاومة الحرارية البلاتينية Pt100 مضمنة مسبقًا داخل اللفات، ومتصلة بوحدات تحكم ذكية في درجة الحرارة لعرض درجة حرارة اللفات في الوقت الفعلي عبر DCS عن بعد واتصالات التعثر السلبية لقواطع الدائرة الأولية.

يتم تصنيع البطانات المخصصة ذات الجهد المنخفض بشكل صارم وفقًا لحجم وكمية الفتحة المحددة من قبل العميل، مما يتوافق تمامًا مع عروات الكابلات ذات الجهد المنخفض الموجودة لدى العميل أو التوصيلات النحاسية المرنة دون تعديل في الموقع.

5. ضمان الجودة والتفتيش والتسليم

اختبار قبول المصنع: تخضع كل وحدة لاختبارات روتينية كاملة وفقًا لمعايير GB/T 6451 وIEC 60076، مع توفير تقارير اختبار ثنائية اللغة الصينية-الإنجليزية.

إرشادات التثبيت في الموقع: يتم تسليم أدلة التثبيت المصورة وقائمة أدوات التثبيت الخاصة مع المحولات المثبتة على العمود. يتم توفير توجيه مجاني بالفيديو عن بعد (WeChat / Tencent Meeting) للطلبات المثبتة على الأعمدة لأول مرة لمساعدة فرق البناء في الرفع وتحديد المواقع والتثبيت.

تأكيد ما قبل الشحن: يتم إرسال مقاطع فيديو كاملة العرض بزاوية 360 درجة للمحولات النهائية مع معلمات لوحة الاسم والصور المُعاد قياسها لأبعاد الواجهة الرئيسية إلى العميل للتأكيد قبل الشحن لضمان عدم الانحراف في الأبعاد عند الوصول.

البطانات المضادة للتلوث: تم تجهيز جميع الجوانب ذات الجهد العالي ببطانات مركبة من مطاط السيليكون المضاد للقاذورات أو البطانات الخزفية ذات مسافة الزحف الطويلة مع مسافة زحف ≥31 مم / كيلو فولت (على أساس أقصى جهد تشغيل)، وتلبية مستوى التلوث من الدرجة الثالثة والحفاظ على مسافة عازلة كافية تحت تراكم الغبار.

حاوية الخزان المغلقة: خزان محكم الغلق وغطاء بدون حافظة لتقليل نقاط الختم. يتم تعويض التغير في حجم زيت المحولات من خلال الجدران المموجة، مما يمنع الغبار من دخول الخزان من خلال أجهزة التنفس.

صناديق الكابلات الاختيارية: يتم تركيب صناديق الكابلات الخارجية IP54 على الوحدات ذات متطلبات صندوق الكابلات، مع مساحة كافية للأسلاك الداخلية وحشوات تثبيت الكابلات لتحقيق إغلاق مقاوم للغبار ومقاوم للماء.

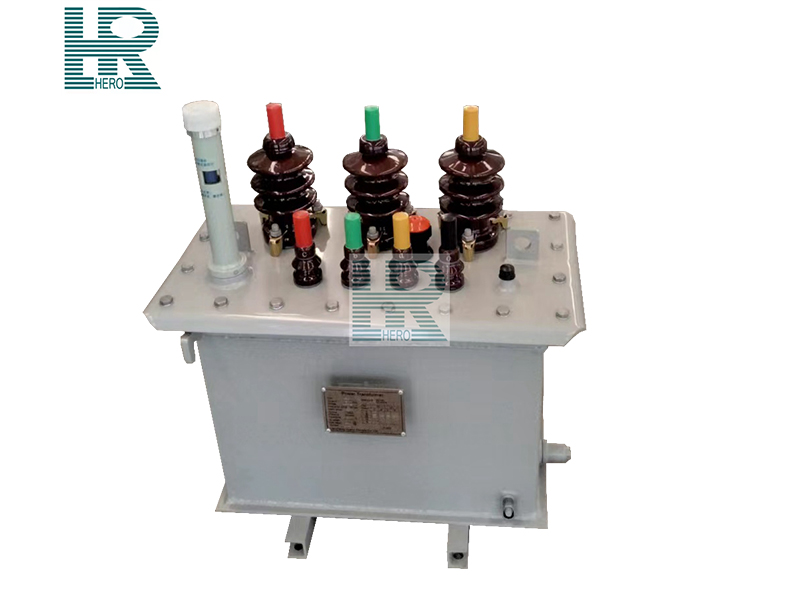

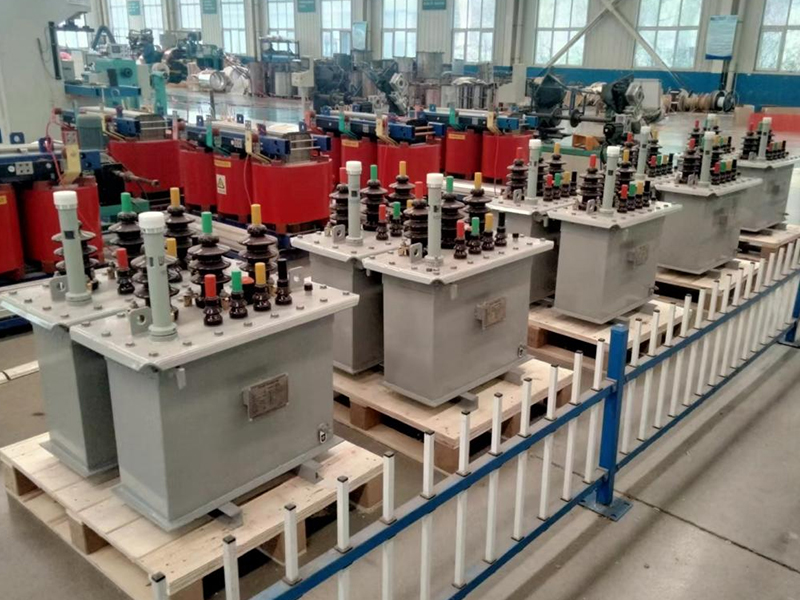

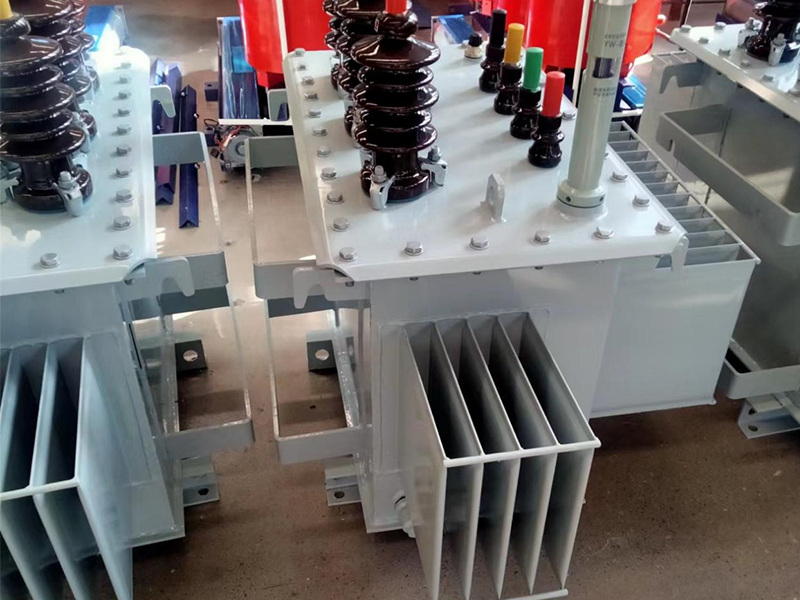

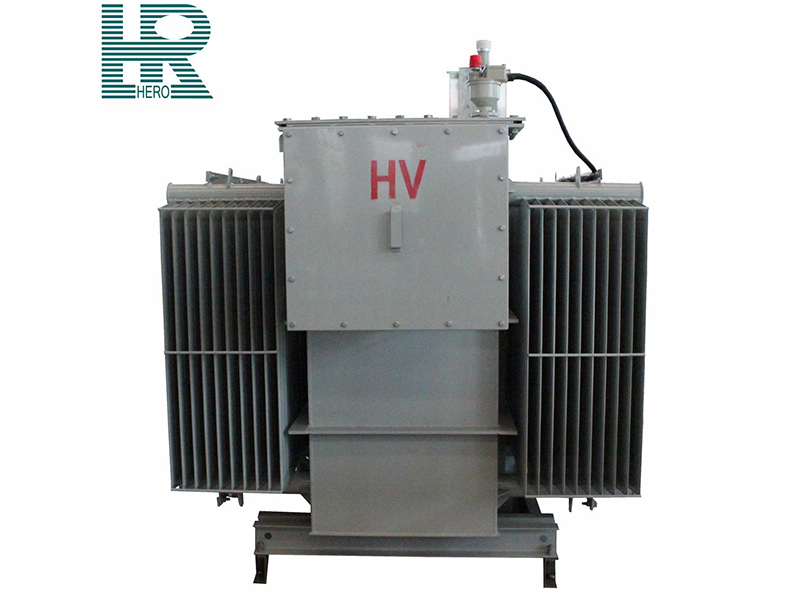

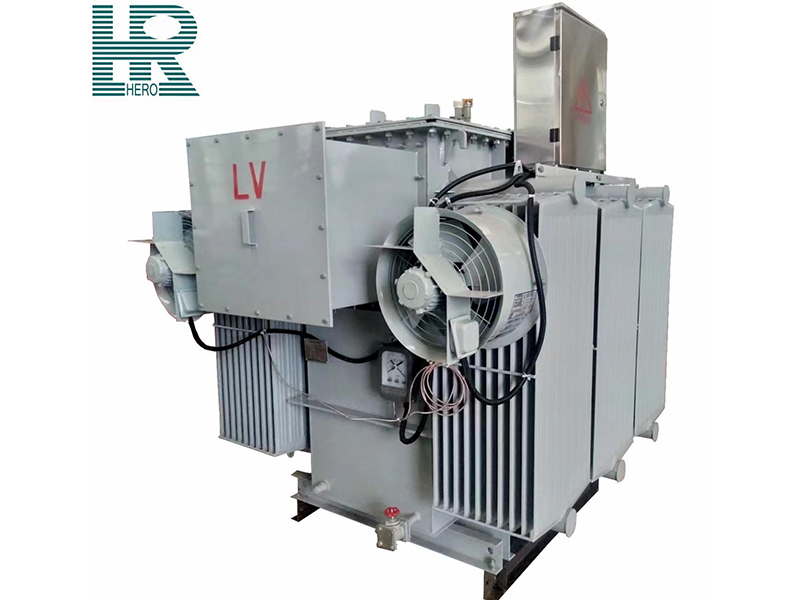

الشكل 1: صور لنماذج المحولات المختلفة

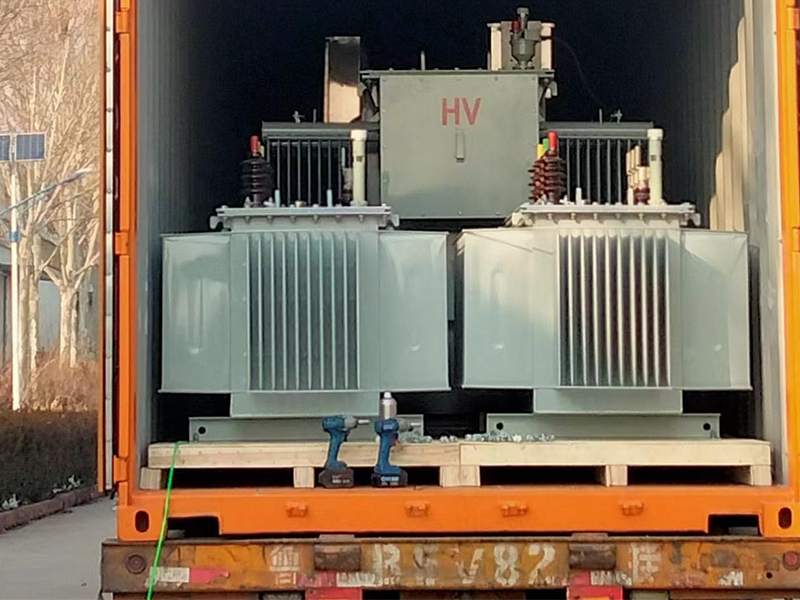

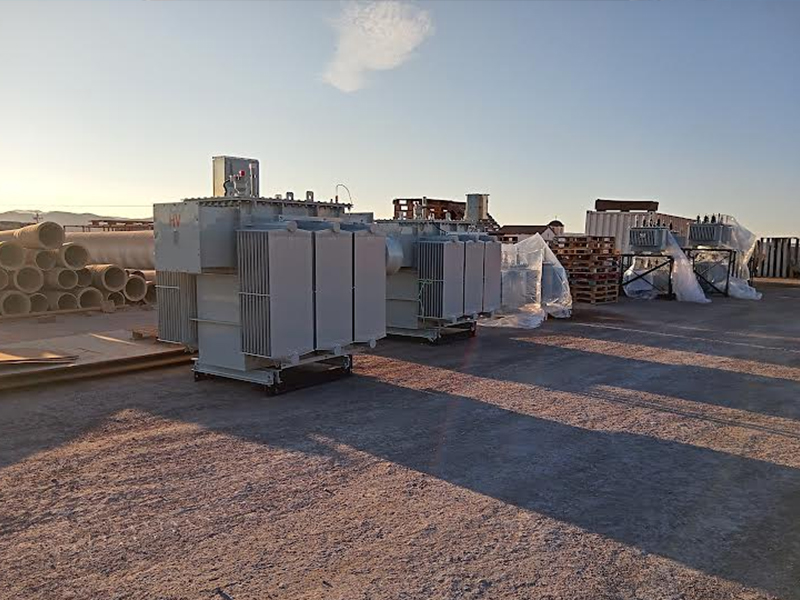

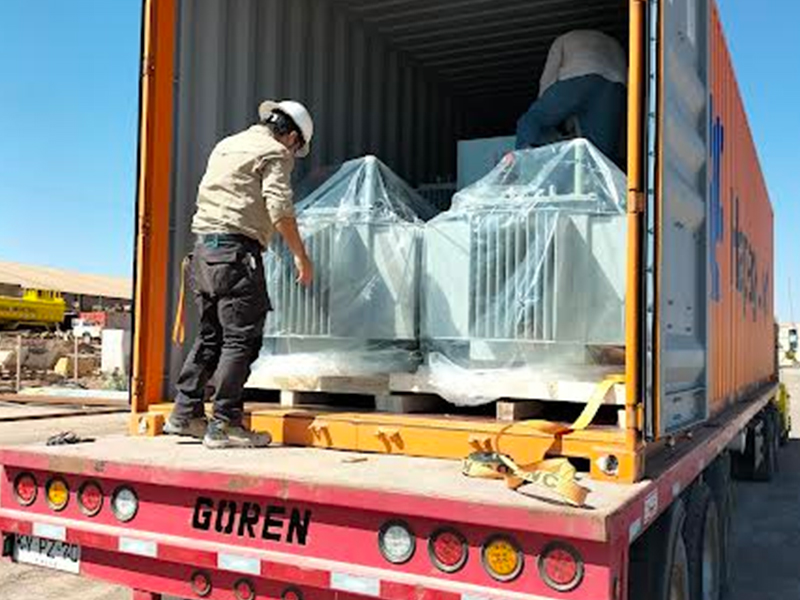

الشكل 2: صور تسليم البضائع واستلامها من قبل العميل
