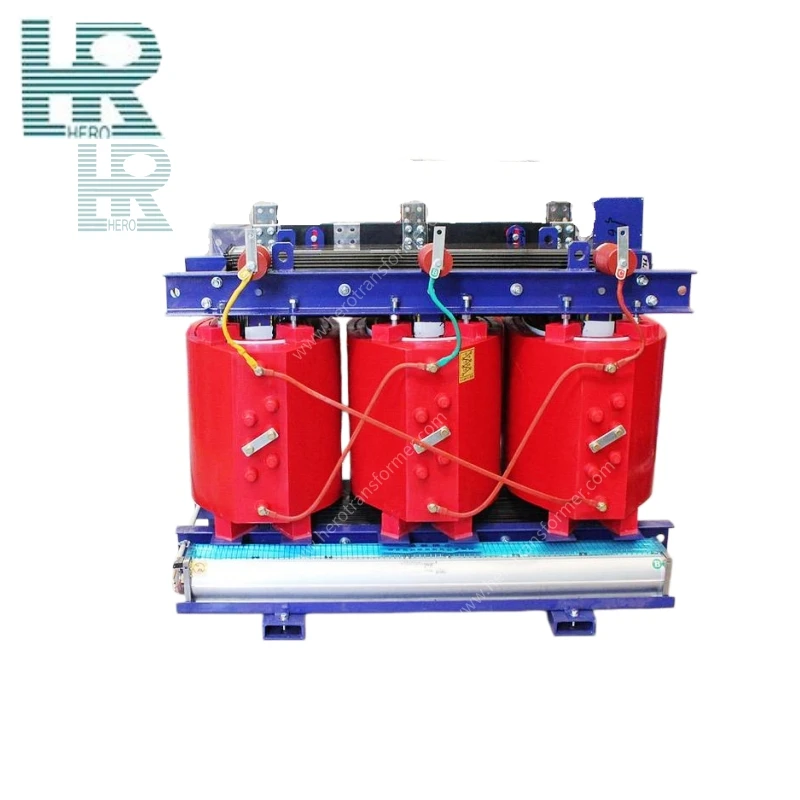

SCB13-250KVA-35/0.4kV محول من النوع الجاف ثلاثي الطور منخفض الخسارة

المحول الجاف ثلاثي الطور منخفض الفقد 35 كيلو فولت هو محول طاقة ثلاثي الطور منخفض الفقد مع جانب جهد عالي مقدر بـ 35 كيلو فولت، يستخدم الهواء كوسيط تبريد ومواد صلبة مثل صب راتنجات الإيبوكسي أو ورق العزل NOMEX كالعزل الرئيسي. على أساس مبدأ الحث الكهرومغناطيسي، يقوم هذا المنتج بتخفيض جهد الشبكة 35kV إلى الجهد المنخفض من جانب المستخدم (عادة 0.4kV، 6.3kV، أو 10.5kV)، مما يحقق تحويل الطاقة ونقلها، ويتميز بخصائص توفير الطاقة مع فقدان عدم التحميل وفقدان الحمل أقل بكثير من المعايير الوطنية.

استفسر الآن + المنتجات التالية +

ميزات المنتج الرئيسية

السلامة المتميزة وحماية البيئة

يستخدم مواد عازلة صلبة مثل صب راتنجات الايبوكسي أو ورق نومكس، مع تجنب استخدام الزيوت العازلة القابلة للاشتعال تمامًا، والقضاء على مخاطر التسرب والحريق، وعدم إنتاج أي دخان سام أثناء التشغيل، مع الالتزام بمتطلبات الحماية من الحرائق والبيئة.

أداء عزل موثوق

يعتمد هيكل عازل صلب مصبوب بالفراغ مع قوة عازلة عالية للمواد العازلة. لا يوجد وسط سائل بين اللفات أو بين اللفات والقلب، مما يزيل خطر فشل العزل الناتج عن تسرب الزيت.

تصميم خالي من الصيانة

يلغي الحاجة إلى أعمال الصيانة الدورية مثل أخذ عينات الزيت وترشيح الزيت وتجديد الزيت. يتم تغليف اللفات والقلب بالكامل بمواد عازلة صلبة، مما يعزلها عن الغبار والرطوبة الخارجية. ليست هناك حاجة لاستبدال الوسط العازل أثناء التشغيل، مما يقلل بشكل كبير من تكاليف التشغيل والصيانة وعبء العمل.

طرق تبريد مرنة

يستخدم التبريد بالهواء الطبيعي (AN) أو الهواء القسري (AF)، ولا يتطلب أي مكونات إضافية مثل المشعاعات أو خزانات الزيت، مما يؤدي إلى إنشاء هيكل بسيط.

قدرة قوية على التكيف مع التثبيت

صغير الحجم وخفيف الوزن نسبيًا، ويمكن وضعه مباشرة في مركز التحميل (مثل غرف التوزيع الأرضية ومنصات مترو الأنفاق ومراكز البيانات).

عمر خدمة يمكن التحكم فيه

تتقادم المواد العازلة الصلبة ببطء في ظل ظروف التشغيل العادية، مما يحافظ على أداء مستقر طوال فترة خدمتها. يمكن أن يصل عمر التصميم الإجمالي إلى 20-30 عامًا.

جدول معلمات المنتج

المعلمة	مواصفة
القدرة المقدرة	250 كيلو فولت أمبير (يدعم التخصيص)
تصنيف الجهد العالي	35 كيلو فولت (مستويات جهد قابلة للتخصيص)
تصنيف الجهد المنخفض	400 فولت (قابل للتخصيص حسب الحاجة)
طريقة التبريد	الهواء الطبيعي (AN)، الهواء القسري (AF)
فئة العزل	الفئة F (155 درجة مئوية)، الفئة H (180 درجة مئوية) - للتطبيقات الخاصة
مقاومة الجهد	6% (حسب السعة ومستوى الجهد)
خسائر	متوافق مع GB 20052، UL، CSA، IEC، DOE2016، IEEE، ANSI، EN60076، وما إلى ذلك؛ التحسين منخفض الخسارة متاح
مجموعة الاتصال	Dyn11، Yyn0، YNd11، Yy0، إلخ (اختياري)
عدد المراحل	ثلاث مراحل
التردد المقدر	50 هرتز / 60 هرتز
مستوى الحماية	IP21
حد ارتفاع درجة الحرارة	لف الحد الأقصى لارتفاع درجة الحرارة ≥ 100K
درجة الحرارة المحيطة	الحد الأقصى: +40 درجة مئوية؛ الحد الأدنى: داخلي -5 درجة مئوية، خارجي -25 درجة مئوية (يتطلب عادةً تصميمًا خاصًا أو حاوية إضافية)

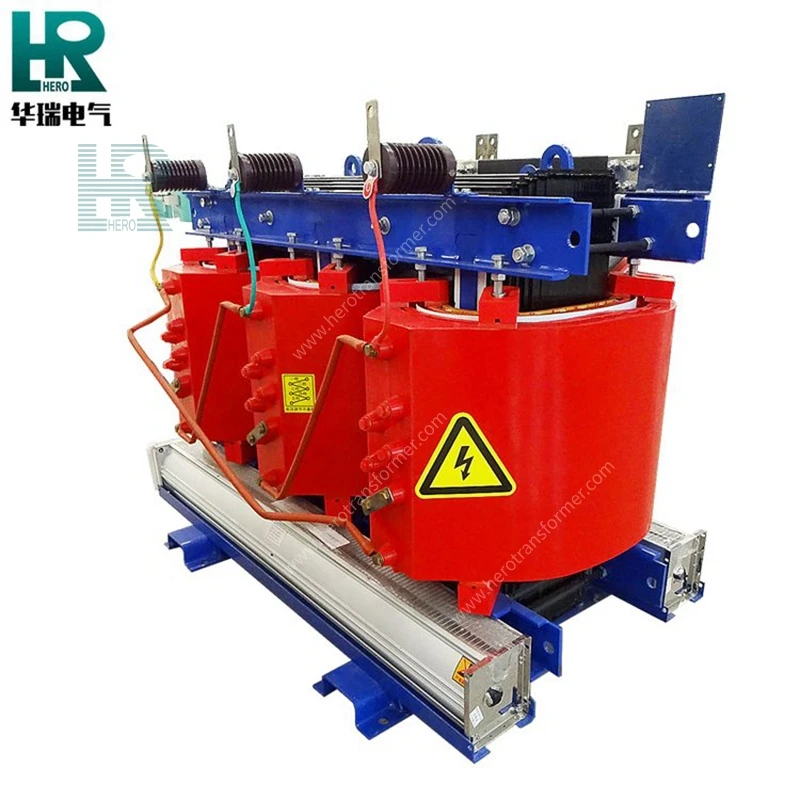

تكوين المكون الرئيسي

جوهر

مصنوعة من صفائح فولاذية من السيليكون موجهة نحو الحبوب ومغلفة معًا لتشكل الدائرة المغناطيسية الرئيسية. تعمل عمليات اللفة المتدرجة أو المفاصل المخففة بشكل فعال على تقليل خسائر التيار الدوامي وخسائر التباطؤ، مما يحسن كفاءة تشغيل المعدات. السطح الأساسي مطلي بورنيش عازل مضاد للصدأ، ويتم إخراج لوحة التأريض بشكل موثوق.

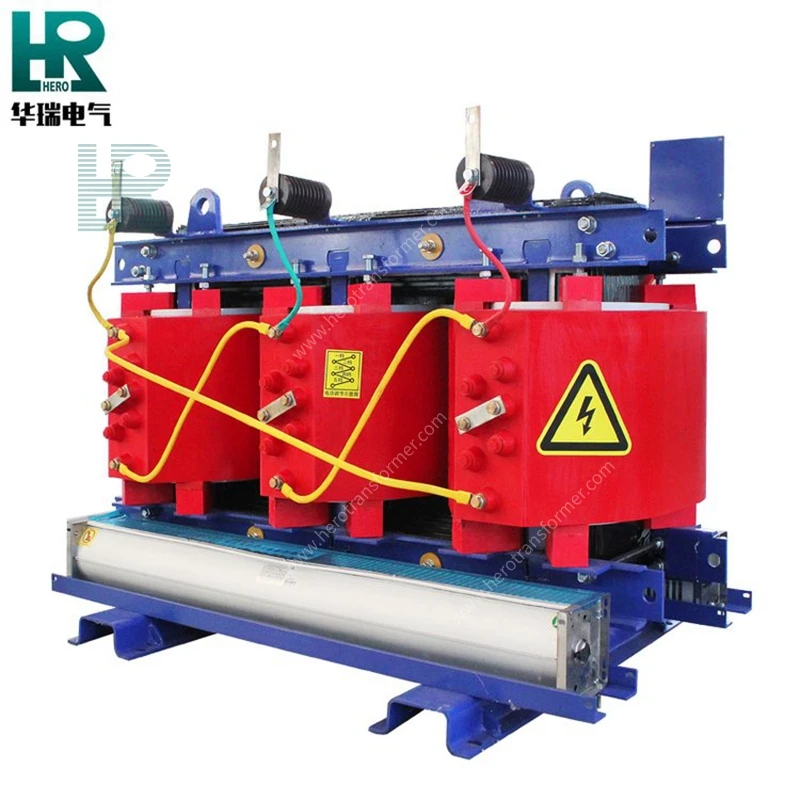

اللفات ذات الجهد العالي والمنخفض

ملفوف بموصلات نحاسية عالية الجودة أو موصلات ألومنيوم (رقائق)، مقسمة إلى ملفات ذات جهد عالي ولف ذات جهد منخفض. يتم اعتماد هيكل العزل الصلب، وذلك باستخدام صب فراغ راتنجات الايبوكسي (النوع المغلف) أو الورق / الألياف الزجاجية NOMEX (النوع غير المغلف).

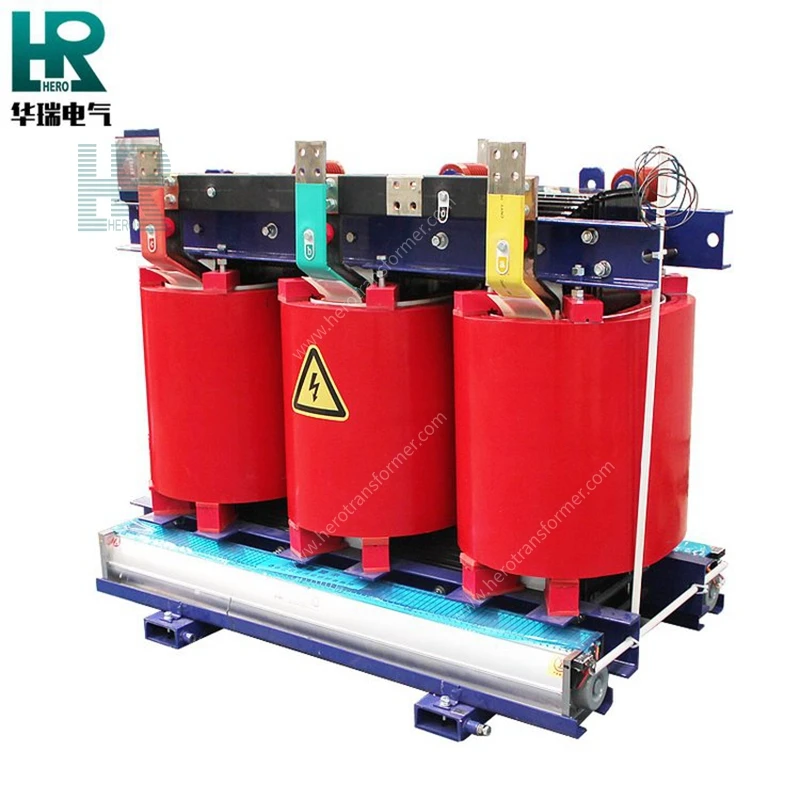

يؤدي محطة الجهد العالي / الجهد المنخفض

استخدام قضبان التوصيل النحاسية أو الأطراف النحاسية أو صناديق توصيل الكابلات لتحقيق التوصيلات الكهربائية الداخلية والخارجية. يمكن اختيار واجهات الحافلات المغلقة أو موصلات الكابلات الإضافية أو الصناديق الطرفية وفقًا لمتطلبات العملاء. غالبًا ما يتم تكوين المحولات من النوع الجاف للمحطات الفرعية ذات النمط الأمريكي باستخدام منفذ جانبي أو طرق مخرج سفلي.

مكونات التبريد

بما في ذلك مراوح التبريد (مراوح محورية أو مراوح طرد مركزي)، وحارفات الهواء، وما إلى ذلك. يتم تكييف طرق التبريد AN (الهواء الطبيعي) أو AF (الهواء القسري) وفقًا لمواصفات الطاقة.

الضميمة الواقية (اختياري)

مصنوعة من الفولاذ المقاوم للصدأ، أو سبائك الألومنيوم، أو صفائح الفولاذ المجلفنة، مما يوفر مستويات حماية مختلفة من IP20 إلى IP65.

مزايا المنتج وعمر الخدمة

1. مزايا المنتج الأساسية

① سلامة وحماية بيئية ممتازة: تصميم خالٍ تمامًا من الزيت يزيل خطر تسرب الزيت ومخاطر الحريق، ولا يتم إنتاج أي دخان سام أثناء التشغيل.

② التركيب المريح وتوفير المساحة: صغير الحجم وخفيف الوزن نسبيًا، مما يوفر بشكل كبير المساحة الأرضية والاستثمار في البناء المدني، مع دورة تركيب قصيرة وتحديد موضع مرن.

③ تشغيل بدون صيانة: يلغي الحاجة إلى أعمال الصيانة المنتظمة مثل أخذ عينات الزيت، وترشيح الزيت، وتجديد الزيت.

④ القدرة على التكيف البيئي القوي: يمكن تحديد مستويات الحماية (IP20 إلى IP65) وفئات المناخ/البيئة (C2/C3، E2/E3) وفقًا لسيناريو التطبيق. ومع إضافة غلاف وقائي، فإنه يمكن أن يعمل بشكل موثوق في الهواء الطلق أو في بيئات شديدة التلوث، ويتكيف مع المتطلبات البيئية الخاصة مثل الارتفاعات العالية، ورذاذ الملح، والرطوبة.

2. خدمة الحياة

في ظل ظروف التشغيل القياسية والاستخدام السليم، يمكن أن يصل عمر خدمة التصميم الإجمالي للمحولات من النوع الجاف إلى 20 إلى 30 عامًا. المواد العازلة الصلبة المستخدمة، مثل صب راتنجات الايبوكسي أو ورق نومكس، تتقادم ببطء عندما تعمل تحت درجة الحرارة المقدرة. علاوة على ذلك، لا توجد أجزاء ميكانيكية قابلة للتآكل؛ يتحلل الأداء المغناطيسي لصفائح فولاذ السيليكون الأساسية ببطء شديد، ولا تخضع موصلات النحاس/الألومنيوم لللفات للتآكل الكيميائي. العمر الهيكلي يتجاوز بكثير 30 عامًا.

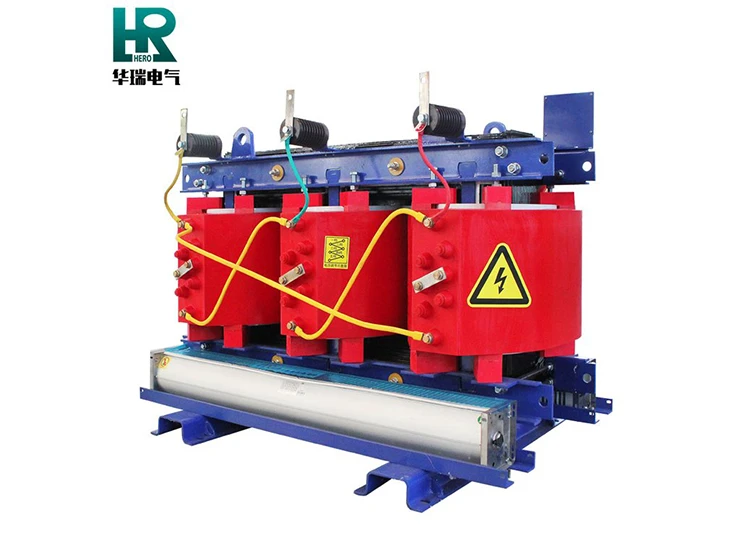

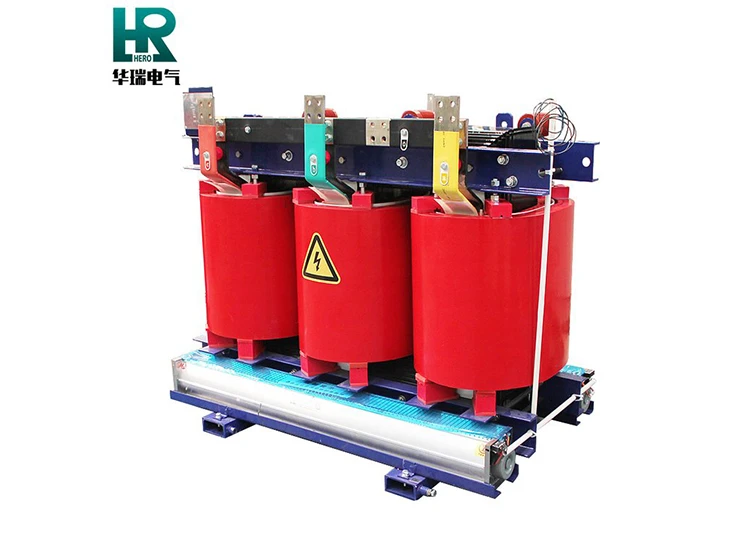

معايير الصيانة والسلامة اليومية

1. الصيانة اليومية

① قم بتنظيف الغبار من القلب والأسطح المتعرجة (باستخدام مكنسة كهربائية أو هواء مضغوط جاف).

② تحقق مما إذا كانت أدوات التثبيت وأطراف التوصيل مفككة.

③ اختبر ما إذا كانت وظائف وحدة التحكم في درجة الحرارة والمروحة تعمل بشكل طبيعي.

④ مراقبة مقاومة العزل واتجاهات مستوى التفريغ الجزئي.

2. أنظمة السلامة

① سلامة التشغيل: أثناء صيانة المعدات، يجب قطع التيار الكهربائي، ويجب التحقق من الجهد الكهربائي، ويجب تطبيق التأريض. يُمنع منعًا باتًا فتح العلبة أو لمس المكونات الداخلية أثناء تشغيل الجهاز. يجب على المشغلين الحصول على شهادات صالحة وارتداء معدات الحماية المعزولة.

② الوقاية من الحرائق والانفجارات: يجب أن يضمن موقع التثبيت التهوية الجيدة. يمنع منعا باتا تخزين المواد القابلة للاشتعال حول المعدات، ويجب أن تظل طرق الهروب من الحريق واضحة.

③ إدارة الغبار والرطوبة: يجب أن يظل موقع التثبيت جافًا ونظيفًا. يجب تنظيف الغبار المتراكم على الأسطح المتعرجة بانتظام.

④ إجراءات التعامل مع الأخطاء: في حالة صدور أصوات غير طبيعية، أو إنذارات، أو دخان مرئي، أو حدوث قوس كهربائي، يجب إيقاف تشغيل الجهاز وإيقاف تشغيله على الفور. لا يجوز استئناف العملية إلا بعد تحديد سبب الخلل وحله. يُحظر تمامًا التشغيل القسري في ظل ظروف الخطأ. في حالة ظهور تشققات أو علامات تفحيم أو تغير اللون على سطح اللف، يجب إجراء اختبار العزل وتقييمه.

⑤ الوصول إلى الصيانة وتصاريح السلامة: يجب حجز الوصول إلى الصيانة في الجزء الأمامي والخلفي من الجهاز (بشكل عام لا يقل عن 1.2 متر في الأمام ولا يقل عن 0.8 متر في الخلف). يجب أن تتوافق جوانب الجهد العالي والجهد المنخفض مع متطلبات تصريح السلامة للأجزاء الحية على الأرض وبين المراحل (يتم تحديدها وفقًا لمستوى الجهد). بالنسبة للمحولات ذات العبوات الواقية ذات تصنيف IP، يجب أن يفتح باب الصيانة للخارج ويكون مزودًا بقفل أمان لمنع الأفراد غير المصرح لهم من دخول المقصورات الحية.

تطبيقات الصناعة المشتركة

1. محطات فرعية لأنظمة الطاقة: المحولات الرئيسية (رفع/خفض) ومحولات التوزيع.

2. مصانع التصنيع الصناعية: توزيع الطاقة لصناعات مثل السيارات والصلب والكيماويات والنسيج.

3. توليد الطاقة الجديدة: توصيل الشبكة لتوربينات الرياح والمحطات الفرعية للطاقة الكهروضوئية.

4. التعدين والمعادن: مصدر الطاقة للكسارات عالية الطاقة، والأفران الكهربائية، ومصانع الدرفلة، وأحمال الصدمات الأخرى.

5. النقل بالسكك الحديدية: محطات فرعية للجر لمترو الأنفاق والقضبان الخفيفة، توفر الطاقة لخطوط الاتصال العلوية أو القضبان الثالثة.

6. مراكز البيانات والبنية التحتية: توزيع الطاقة الرئيسية الواردة للمجمعات الصناعية الكبيرة، والتي تعمل كحلقة وصل مهمة في أنظمة الطاقة الاحتياطية.

7. الاستخدام التجاري والمدني: أنظمة توزيع الطاقة للمجمعات التجارية الكبيرة، والمجمعات الصناعية، والمجتمعات السكنية، وإمدادات الطاقة المركزية في البلدات.

الاعتبارات الرئيسية

1. المخاطر البيئية

1. خطر التلوث بالغبار: سطح لف المحولات من النوع الجاف مكشوف. في بيئة مليئة بالغبار على مدى فترة طويلة، ستنخفض كفاءة تبديد الحرارة وستقل مسافة الزحف، مما قد يتسبب في وميض سطحي أو تفريغ جزئي مكثف.

2. خطر الرطوبة والتكثيف: في بيئة عالية الرطوبة لفترة طويلة أو في الأماكن التي بها اختلافات كبيرة في درجات الحرارة بين النهار والليل، يمتص سطح العزل الصلب الرطوبة بسهولة ويشكل التكثيف، مما يؤدي إلى انخفاض كبير في مقاومة العزل وانخفاض في جهد بدء التفريغ الجزئي.

3. خطر ارتفاع درجة الحرارة المرتفعة: عندما يتم تركيب محول من النوع الجاف في أماكن مغلقة سيئة التهوية، أو الطوابق السفلية، أو بالقرب من مصادر الحرارة، فإن ارتفاع درجة حرارة الملف سوف يتجاوز المعيار، مما يؤدي إلى تسريع الشيخوخة الحرارية للمواد العازلة.

4. تأثير الضوضاء والاهتزاز: يؤدي الانقباض المغناطيسي للنواة الحديدية إلى توليد ضوضاء كهرومغناطيسية تبلغ 100 هرتز ~ 400 هرتز، والتي قد تتجاوز المعيار (على سبيل المثال، 45 ~ 50 ديسيبل في الليل) في الأماكن الهادئة مثل المناطق السكنية والمستشفيات ومراكز البيانات.

2. قيود التثبيت

1. التركيب الداخلي: مناسب للمباني الشاهقة والأقبية والمناطق المكتظة بالسكان. لا يلزم وجود حفرة زيت مخصصة.

2. خلوص الفضاء: المسافة من الجدار ≥0.8m، المسافة من الممر ≥1.2m، الخلوص بين وحدتين ≥1.0m.

3. متطلبات التهوية: يجب التأكد من الحمل الحراري للهواء. يمنع منعا باتا سد مداخل ومخارج الهواء.

4. متطلبات الحماية من الحرائق: المحول من النوع الجاف نفسه غير قابل للاحتراق. ولا يجوز تخزين أي مواد قابلة للاشتعال حوله. طفايات الحريق القياسية كافية.

5. درجة الحرارة المحيطة: داخلي -5 درجة مئوية ~ +40 درجة مئوية، خارجي -30 درجة مئوية ~ +40 درجة مئوية. مطلوب تصميم خاص إذا كان خارج هذا النطاق.

6. الوصول إلى الصيانة: الاحتياطي ≥1.2 م في الأمام و ≥0.8 م في الخلف.

أبعاد ونطاق تخصيص المنتج

يدعم هذا المنتج التخصيص الشخصي كامل الأبعاد، مما يتيح التكيف الدقيق بناءً على ظروف تشغيل المشروع، والعوامل البيئية، ومعايير الصناعة، ومتطلبات العملاء. نطاق التخصيص هو كما يلي، مع الأبعاد الرئيسية المذكورة أدناه:

البعد	النطاق المتاح/الوصف
القدرة والجهد	30 كيلو فولت أمبير ~ 10000 كيلو فولت أمبير، 6 كيلو فولت ~ 11 كيلو فولت
مجموعة الاتصال	Dyn11، Yyn0، YNd11، Yy0، ZNyn11، إلخ.
اضغط على نوع المغير	خارج الدائرة (بدون تحميل) (±2×2.5% أو ±5%) / عند التحميل (±8×1.25%، إلخ.)
طريقة التبريد	أن، بالعربية، الخ.
مادة اللف	النحاس بالكامل، والألومنيوم بالكامل، والألمنيوم عالي الجهد / النحاس منخفض الجهد، ومركب النحاس والألومنيوم، إلخ.
الحماية ومكافحة التآكل	IP00 ~ IP40
بيئة التثبيت	يجب تركيب المحولات من النوع الجاف في الداخل في بيئة جيدة التهوية وجافة ونظيفة، مع درجة حرارة محيطة -5 درجة مئوية ~ +40 درجة مئوية، ارتفاع أقل من 1000 متر، خالية من الغبار الموصل والغازات المسببة للتآكل ومخاطر الانفجار، مع الاحتفاظ بالخلوص المحيط لتبديد الحرارة والصيانة.
تكوين الملحقات	إضافات اختيارية: جهاز تحكم ذكي في درجة الحرارة (مراقبة درجة حرارة اللف)، مراقبة التفريغ الجزئي عبر الإنترنت، نقل البيانات عن بعد، إنذار/رحلة درجة الحرارة الزائدة، التحكم التلقائي في تشغيل/إيقاف المروحة، حاوية حماية ذكية (مع قفل كهرومغناطيسي)، وحدة تحكم في درجة الحرارة والرطوبة (مضادة للتكثيف)، وما إلى ذلك، قابلة للتكيف مع أنظمة توزيع الطاقة الذكية غير المراقبة والمحطات الفرعية الذكية.
المعايير المعمول بها	UL / EN 60076 / GB 1094 / IEC 60076 / ANSI C57.12 / CSA / DOE مستويات كفاءة الطاقة
وضع العلامات / وضع العلامات	لوحة الاسم الصينية/الإنجليزية أو ثنائية اللغة وملصقات التحذير
