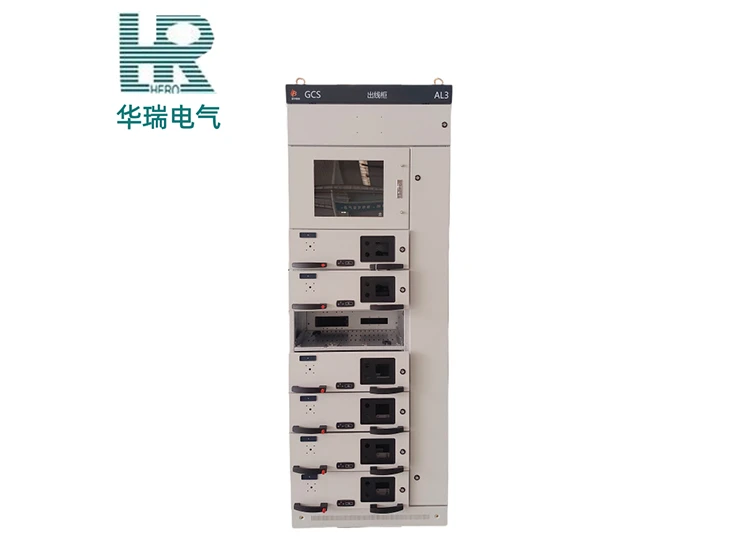

خزانة المفاتيح الكهربائية ذات الجهد المنخفض GCK/GCS/GGD

كل من GCK وGCS عبارة عن مجموعة مفاتيح كهربائية من النوع ذي الجهد المنخفض (خزانات من نوع الدرج)، تنتمي إلى مجموعة المفاتيح الكهربائية المجمعة التي تم اختبارها من النوع (TTA)، وتستخدم على نطاق واسع في أنظمة توزيع الطاقة ذات الجهد المنخفض 400 فولت/690 فولت وما دونها. يتميز GCK ببنية بسيطة وقابلية تبادل قوية، في حين أن GCS عبارة عن نوع خزانة تم تطويره حديثًا ويعتمد قضبان التوصيل الأفقية المثبتة في الخلف، وقضبان التوصيل العمودية المقاومة للهب، والوحدات الذكية، مما يوفر مزايا في القدرة على تحمل الدائرة القصيرة والذكاء.

استفسر الآن + المنتجات التالية +

ميزات المنتج الرئيسية

يعتمد الإطار الرئيسي للجهاز على قسم فولاذي 8MF. الإطار متوفر في شكلين هيكليين: مجمع وملحوم جزئيًا. يتم تزويد الإطار الرئيسي بفتحات تثبيت بوحدة E = 20 مم.

يتم فصل الأجزاء الوظيفية للجهاز بشكل صارم. تنقسم المقصورات بشكل أساسي إلى حجرة الوحدة الوظيفية ومقصورة قضيب التوصيل. وظائف كل وحدة مستقلة نسبيا.

وحدة ارتفاع الدرج 160 ملم. وهي مقسمة إلى خمس سلاسل مقاسات: 1/2 وحدة، 1 وحدة، 1+1/2 وحدة، 2 وحدة، و3 وحدات. التيار المقنن لكل دائرة في الوحدة هو 400 أمبير وأقل.

تختلف الأدراج فقط في أبعاد الارتفاع؛ أبعاد العرض والعمق تبقى دون تغيير. تتمتع الأدراج التي لها نفس الوحدة الوظيفية بقابلية تبادل جيدة.

يمكن لكل خزانة MCC أن تستوعب ما يصل إلى 11 درجًا من وحدة واحدة أو 22 درجًا من نصف وحدة. الأدراج الأكبر من وحدة واحدة مجهزة بألواح خلفية متعددة الوظائف.

تحتوي اللوحة الأمامية للدرج على مؤشرات واضحة لمواقف مثل الفتح والمغلق والاختبار والسحب. يتم تزويد خزانات التغذية وخزائن التحكم في المحركات بمقصورات مخصصة للكابلات. يتم تحقيق الاتصال بين حجرة الوحدة الوظيفية وحجرة الكابلات من خلال المحولات أو القضبان النحاسية الانتقالية، مما يحسن موثوقية الكابل ويسهل بشكل كبير تركيب الكابل وصيانته للمستخدمين. تتوفر حجرة الكابلات في بعدين للعرض (240 مم و440 مم)، ويتم اختيارهما وفقًا لعدد الكابلات ومنطقة المقطع العرضي ومتطلبات المستخدم لسهولة التركيب والصيانة.

يبلغ عدد جهات الاتصال المساعدة للوحدات الوظيفية 32 زوجًا للوحدات من وحدة واحدة فما فوق، و20 زوجًا لنصف وحدة أدراج، مما يلبي احتياجات مستخدمي التشغيل الآلي وواجهات الكمبيوتر.

مع وجود الأدراج كجسم رئيسي، يوفر الجهاز كلا من نوع السحب والنوع الثابت، والذي يمكن مزجهما ودمجهما، واختيارهما بشكل تعسفي وفقًا لاحتياجات المستخدم.

تم تصميم الجهاز وفقًا لأنظمة ثلاثية الطور وأربعة أسلاك وثلاثية الطور وخمسة أسلاك. يمكن لأقسام التصميم والمستخدمين اختيار طرق PEN أو PE+N بسهولة.

جدول معلمات المنتج (التخصيص متاح)

اسم المعلمة		وحدة	قيمة
نموذج			سلسلة GCK/GCS (يدعم التخصيص)
تردد التشغيل المقدر		هرتز	50/60
تصنيف جهد العمل		V	380(660)
أقصى جهد العزل		V	660
تصنيف العمل الحالي	حافلة أفقية	أ	630 ~ 3150
تصنيف العمل الحالي	حافلة عمودية	أ	800
تصنيفها لفترة قصيرة تحمل التيار	حافلة أفقية	أ	80KA/1s (القيمة الفعالة)
تصنيفها لفترة قصيرة تحمل التيار	حافلة عمودية	أ	50KA/1s (القيمة الفعالة)
الذروة المقدرة تحمل التيار	حافلة أفقية	أ	176 كيلو بايت
الذروة المقدرة تحمل التيار	حافلة عمودية	أ	110 كيلو
موصل الدائرة الرئيسية		أ	200400630
موصل الدائرة المساعدة		أ	10
1 تردد الطاقة يتحمل الجهد لمدة 1 ثانية		V	1890
السعة القصوى لمحرك التحكم		كيلوواط	155
رمز IP		/	IP40
وضع التشغيل		/	محلي/بعيد/تلقائي

تكوين المكون الرئيسي

الضميمة

مصنوعة من صفائح فولاذية ملفوفة على البارد عالية الجودة أو صفائح فولاذية مطلية بالألمنيوم والزنك من خلال عمليات ثني متعددة، مع هيكل إطاري على شكل حرف C. يتم تقسيم العلبة إلى ثلاث حجرات مستقلة: حجرة التوصيل، وحجرة المعدات (حجرة الأدراج)، وحجرة الكابلات، مفصولة بألواح فولاذية أو ألواح بلاستيكية مقاومة للهب.

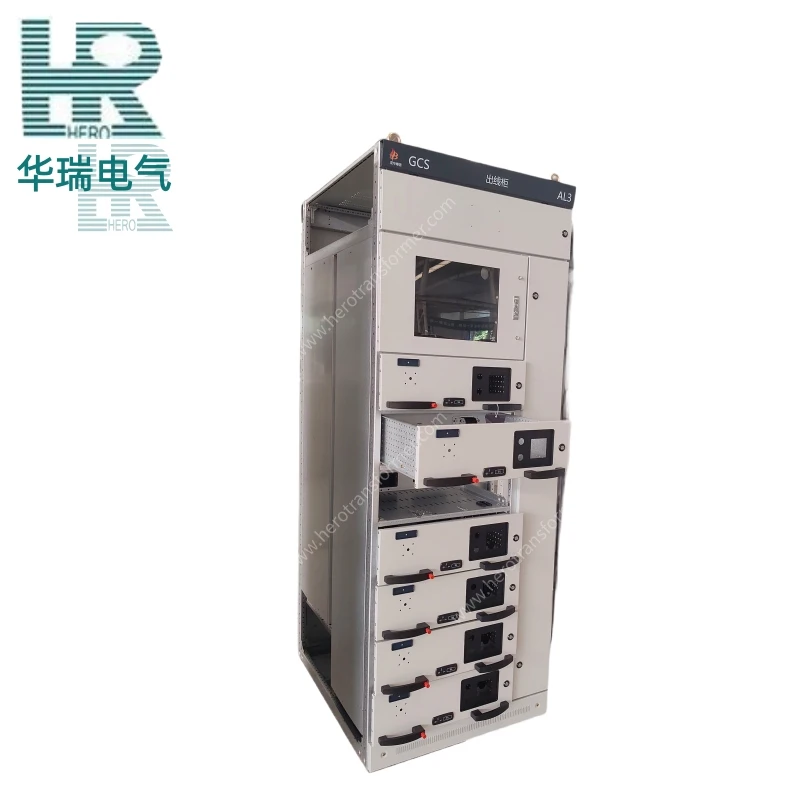

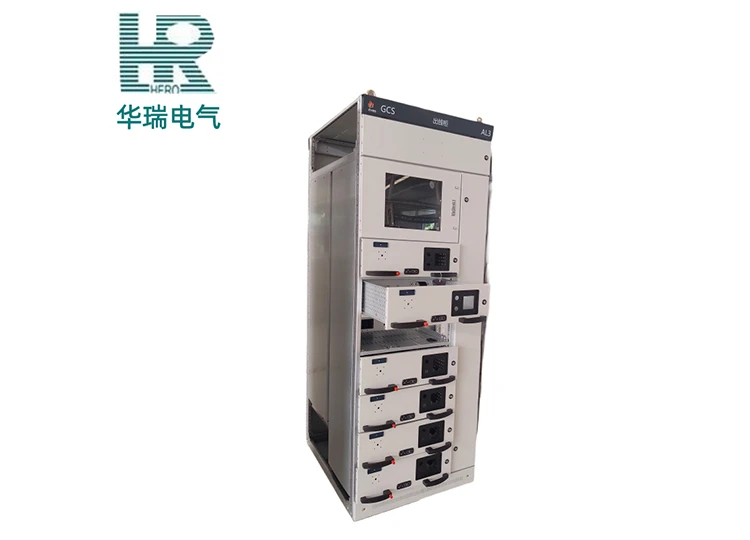

وحدة السحب

هيكل سحب معياري بثلاثة أوضاع: متصل، واختبار، ومنفصل. وحدات من نفس المواصفات قابلة للتبديل. يمكن للخزانة الواحدة أن تستوعب ما يصل إلى 22 وحدة سحب (1/2 وحدة درج). تتمتع آلية الإدخال بعمر ميكانيكي يزيد عن 5000 عملية.

نظام بسبار الرئيسي

تمر قضبان التوصيل الأفقية عبر جميع الخزانات وتربطها. بالنسبة لـ GCK، فهي موجودة في أعلى الخزانة؛ بالنسبة لـ GCS، يتم ترتيبها أفقيًا في الخلف. قضبان التوصيل مصنوعة من النحاس عالي التوصيل مع وصلات مطلية بالفضة، مع قدرة حمل تيار قصوى تبلغ 4000 أمبير.

بسبار عمودي

تم تركيبها في الجزء الخلفي من حجرة السحب، لتوزيع الطاقة على كل وحدة سحب. تستخدم GCS ألواحًا وظيفية بلاستيكية مقاومة للهب ومضمنة بقضبان توصيل عمودية لتعزيز حماية العزل ومنع انتشار الأخطاء.

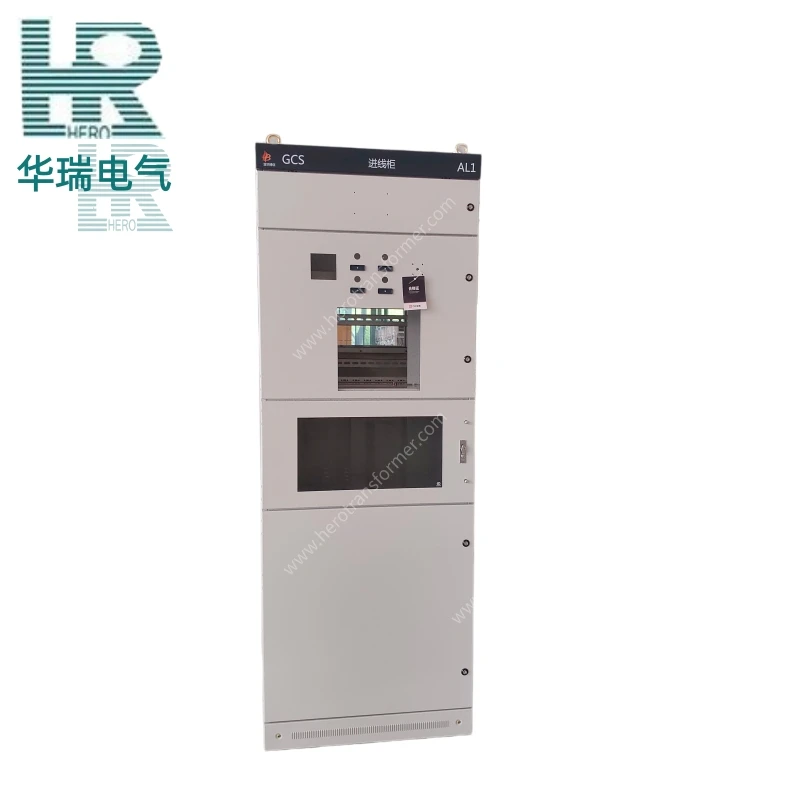

الوحدة الواردة

يشتمل على قاطع دائرة هوائية، وقضبان توصيل نحاسية، ومحولات تيار، تستقبل الطاقة من الشبكة وتوزعها على كل خزانة. تتوفر طرق الإدخال العلوية أو السفلية، بتيار مقنن يصل إلى 4000 أمبير.

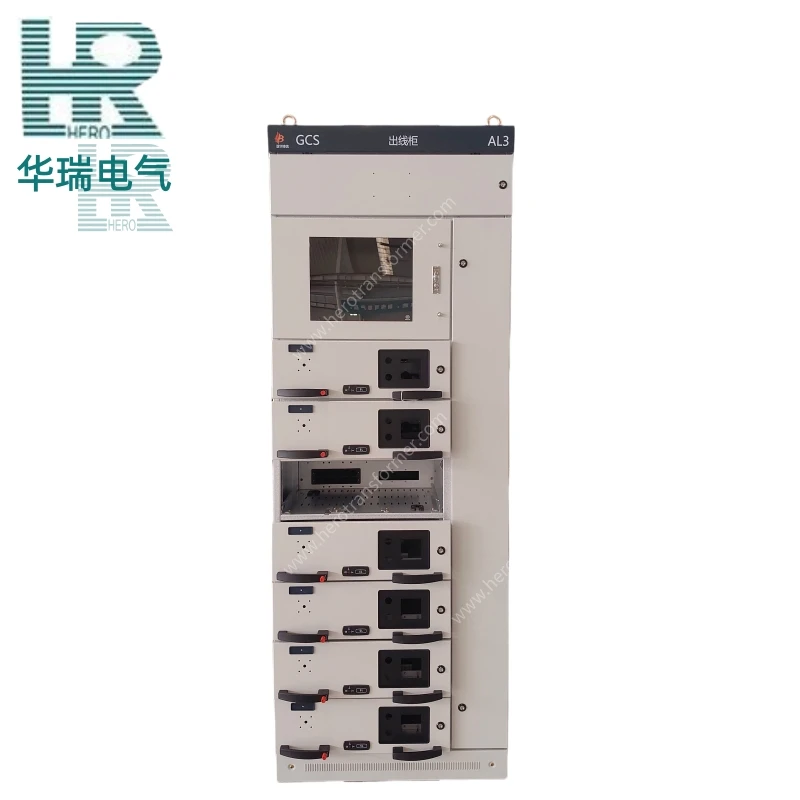

الوحدة الصادرة

يشتمل على قواطع دوائر مقولبة وموصلات ومرحلات حرارية ومكونات أخرى مثبتة داخل الدرج. يستخدم للتحكم في دوائر الحمل وحمايتها، وتوفير وظائف الحماية من الحمل الزائد، وقصر الدائرة، وفقدان الطور.

محولات الصك

يشمل محولات التيار ومحولات الجهد المثبتة في الخزانة الواردة أو الدوائر الصادرة. يستخدم لقياس التيار والجهد وتوفير الإشارات لأجهزة الحماية وبيانات القياس.

أجهزة القياس والتحكم الذكية

تتضمن الأدوات الذكية، وواقيات المحركات، ووحدات التحكم المنطقية القابلة للبرمجة (PLC)، ووحدات الاتصال، مما يتيح قياس التيار والجهد والطاقة، بالإضافة إلى الحماية من الحمل الزائد والدوائر القصيرة، ودعم المراقبة عن بعد والاتصالات.

آلية المتشابكة

يشتمل على تشابك ميكانيكي بين مقبض الدرج ومواضعه، مما يمنع الإدخال أو السحب تحت الحمل. تعمل الأقفال المتداخلة بين الخزانات على منع سوء التشغيل وتضمن تسلسل تشغيل آمن.

نظام حماية التأريض

يمر قضيب التأريض الرئيسي عبر الخزانة بأكملها، مع أطراف تأريض مستقلة لكل وحدة سحب. تحافظ وحدة السحب على استمرارية التأريض في جميع المواضع الثلاثة (متصلة، اختبارية، منفصلة)، مما يضمن سلامة الصيانة.

أجهزة تخفيف الضغط والحماية

يتم توفير قنوات تخفيف الضغط في الجزء العلوي من مقصورات التوصيل والكابلات، لتوجيه غازات الضغط العالي بعيدًا أثناء الأعطال الداخلية. يصل مستوى حماية الخزانة إلى IP40، مع نوافذ مراقبة شفافة.

مزايا المنتج وعمر الخدمة

1. مزايا المنتج الأساسية

قدرة كسر عالية: تيار شريط أفقي يصل إلى 4000 أمبير، مع تيار تحمل لفترة قصيرة يصل إلى 50 كيلو أمبير، مما يلبي متطلبات توزيع الطاقة عالية السعة.

هيكل الخزانة المقسم: حجرة قضيب التوصيل، وحجرة المعدات، وحجرة الكابلات معزولة بشكل متبادل، مما يمنع انتشار الخطأ بين الحجيرات من أجل التشغيل الآمن والموثوق.

قضبان التوصيل الأفقية المثبتة في الخلف (GCS): يتم ترتيب قضبان التوصيل الأفقية أفقيًا في الجزء الخلفي من الخزانة، مما يعزز القدرة على التحمل الديناميكي ويوفر تبديدًا أفضل للحرارة.

الذكاء القابل للتطوير: يمكن تجهيزه بأدوات ذكية ووحدات اتصالات، مما يتيح المراقبة عن بعد وإدارة الطاقة، وقابل للتكيف مع أنظمة توزيع الطاقة الذكية.

2. خدمة الحياة

إن عمر الخدمة التصميمي لمجموعة المفاتيح الكهربائية ذات الجهد المنخفض GCK/GCS هو من 20 إلى 25 عامًا. إن العلبة، المصنوعة من لوحة فولاذية عالية الجودة مع إطار على شكل حرف C، يمكن أن تحقق عمر خدمة يزيد عن 30 عامًا. تتمتع آلية إدخال وحدة السحب بعمر ميكانيكي يزيد عن 5000 عملية. تتمتع قواطع الدائرة بعمر ميكانيكي يتراوح بين 10000 إلى 20000 عملية. تتمتع محولات الأجهزة بعمر خدمة يتراوح من 15 إلى 20 عامًا، بينما تتمتع الأدوات الذكية بعمر خدمة يتراوح من 10 إلى 15 عامًا تقريبًا. ومن خلال الصيانة الموحدة والخدمة المنتظمة واستبدال المكونات في الوقت المناسب في نهاية عمرها الافتراضي، يمكن تمديد العمر التشغيلي الإجمالي للمعدات إلى أكثر من 25 عامًا.

معايير الصيانة والسلامة اليومية

1. الصيانة اليومية

فحص البيئة والمظهر: تحقق أسبوعيًا مما إذا كانت الخزانة مشوهة أو صدئة، وما إذا كانت هناك أجسام غريبة أو تراكم مياه داخل الخزانة، وما إذا كانت درجة الحرارة والرطوبة في غرفة التوزيع ضمن النطاقات المحددة.

مراقبة معلمات التشغيل: مراقبة يومية ما إذا كانت قراءات التيار والجهد لكل وحدة سحب طبيعية، وما إذا كانت أضواء المؤشر والأدوات تظهر بشكل صحيح، وما إذا كانت هناك أي إنذارات غير طبيعية.

فحص وحدة السحب: تحقق شهريًا مما إذا كان مقبض وحدة السحب في مكانه، وما إذا كان مؤشر الموضع دقيقًا، وما إذا كانت عمليات الإدخال والسحب سلسة، وما إذا كانت الوحدات ذات نفس المواصفات تتبادل بشكل صحيح.

فحص التشديد: تحقق كل ستة أشهر مما إذا كانت مسامير قضيب التوصيل، وأطراف التوصيل الواردة/الصادرة، وأسلاك التأريض مفكوكة، وما إذا كانت أطراف الدائرة الثانوية آمنة.

تنظيف الحاوية والمكونات: مرة واحدة على الأقل سنويًا، استخدم مكنسة كهربائية أو هواء مضغوط جاف لتنظيف الغبار داخل الخزانة، مع التركيز على قضبان التوصيل، وأجزاء العزل، والجزء الداخلي من وحدات السحب.

تشحيم آلية التشغيل: قم سنويًا بتطبيق كمية مناسبة من شحم التشحيم على الأجزاء المتحركة مثل آلية إدخال وحدة السحب والمقابض للحفاظ على التشغيل السلس والمرن.

فحص نظام التأريض: تحقق كل ستة أشهر مما إذا كانت قضبان التأريض الرئيسية وأطراف التأريض لكل وحدة متصلة بشكل موثوق، وأن مقاومة التأريض تلبي متطلبات ≥4Ω.

فحص الأجهزة الذكية: كل ستة أشهر، تحقق مما إذا كانت الأدوات الذكية وواقيات المحركات تعرض بشكل صحيح، وما إذا كان الاتصال (دون انقطاع)، وما إذا كانت إعدادات المعلمات قد تغيرت.

الاختبار الوقائي: إجراء اختبار وقائي كل سنة إلى ثلاث سنوات، بما في ذلك اختبار مقاومة العزل، واختبار مقاومة الحلقة، والتحقق من إعداد جهاز الحماية.

2. أنظمة السلامة

قبل بدء العمل، يجب فتح قاطع الدائرة الكهربائية وسحب الشاحنة إلى موضع الاختبار.

قبل الدخول إلى حجرة الكابل، يجب التحقق من الجهد الكهربي ويجب إغلاق مفتاح التأريض.

قم بتعليق لافتة "عدم الإغلاق" وقم بإعداد حواجز تحذيرية حول الخزانات الحية المجاورة.

يجب على المشغلين الحصول على شهادات صالحة وارتداء أحذية معزولة وقفازات معزولة.

تطبيقات الصناعة المشتركة

1. محطات توليد الطاقة: أنظمة توزيع الطاقة المساعدة ومراكز الطاقة

2. المحطات الفرعية: استقبال وتوزيع الطاقة

3. المؤسسات الصناعية والتعدين: توزيع الطاقة الصناعية والتحكم في المحركات في مجالات البترول والكيماويات والمعادن والمنسوجات وغيرها.

4. البنية التحتية: المباني الشاهقة والمجمعات التجارية

5. الطاقة الجديدة: تكامل أنظمة الطاقة الكهروضوئية وتخزين الطاقة

الاعتبارات الرئيسية

1. المخاطر البيئية

1. خطر الرطوبة والتكثيف: تؤدي الرطوبة العالية إلى تكثيف الأجزاء العازلة داخل الخزانة، مما يقلل من مقاومة العزل ويؤدي بسهولة إلى حدوث وميض سطحي أو تفريغ زحف.

2. خطر التلوث بالغبار: يتراكم الغبار الموصل على العوازل وأسطح صناديق التلامس، مما يؤدي إلى تقصير مسافة الزحف وربما يتسبب في حدوث دوائر قصيرة أو تفريغ جزئي.

3. خطر الغاز المسببة للتآكل: تؤدي الغازات المسببة للتآكل في المصانع الكيماوية ومواقع معالجة مياه الصرف الصحي إلى تآكل الأجزاء المعدنية، مما يؤدي إلى ضعف الاتصال بسبب أكسدة الخزانة والاتصالات.

4. خطر ارتفاع درجة الحرارة الزائدة: يؤدي سوء التهوية أو درجة الحرارة المحيطة المفرطة إلى ارتفاع درجة الحرارة داخل الخزانة لتجاوز الحدود، مما يؤدي إلى تسريع تقادم العزل وتلف المكونات.

5. خطر تأثير الاهتزاز: قد يؤدي القرب من معدات الاهتزاز الكبيرة إلى ارتخاء أدوات التثبيت وتغيير موضع الشاحنة، مما يؤثر على موثوقية التعشيق.

6. خطر الارتفاع: عندما يتجاوز الارتفاع 2000 متر، تنخفض قوة عزل الهواء، وقد تؤدي مسافة العزل الخارجية غير الكافية إلى تفريغ طور إلى طور أو طور إلى الأرض.

2. قيود التثبيت

تعليمات طلب منتج المستخدم

نظرًا للخصائص الفريدة للخزانة، فإن عرض أسعار هذا المنتج يتطلب معايير فنية معينة. كما يتم دعم التخصيص الشخصي كامل الأبعاد. تعليمات الطلب الرئيسية هي كما يلي:

1. أكمل رقم طراز المنتج، بما في ذلك رقم مخطط الدائرة الرئيسية ورقم مخطط الدائرة المساعدة؛
2. مخطط تسلسل مجموعة نظام الدائرة الرئيسية.
3. رسم تخطيطي كهربائي للدائرة المساعدة.
4. قائمة المكونات داخل الخزانة؛
5. ضبط المعلمات مثل الجهد والتيار والوقت وما إلى ذلك في الدائرة.
6. أي متطلبات خاصة أخرى تخرج عن ظروف التشغيل العادية للمنتج.
