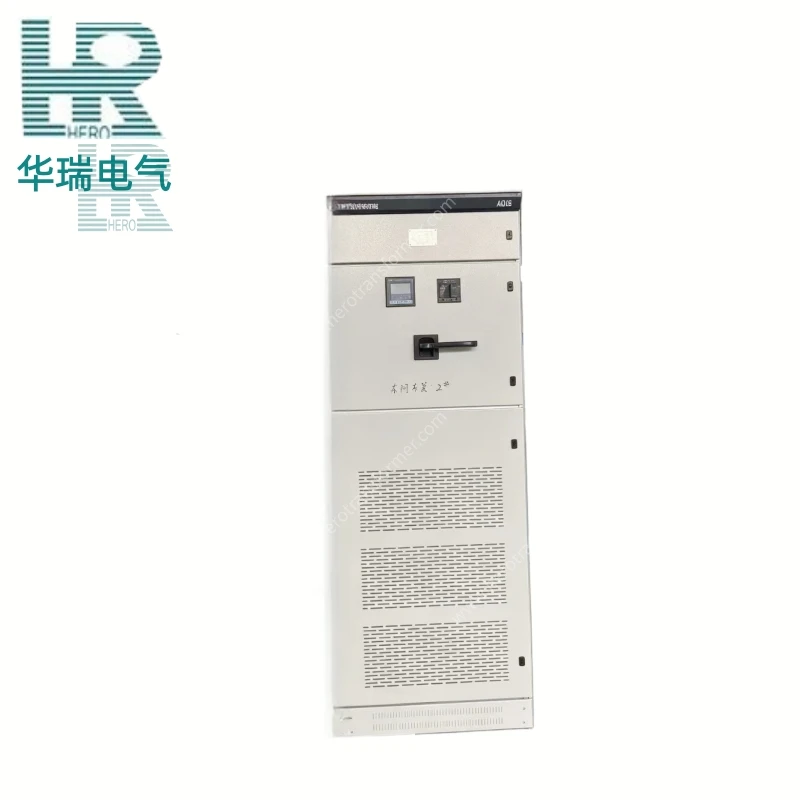

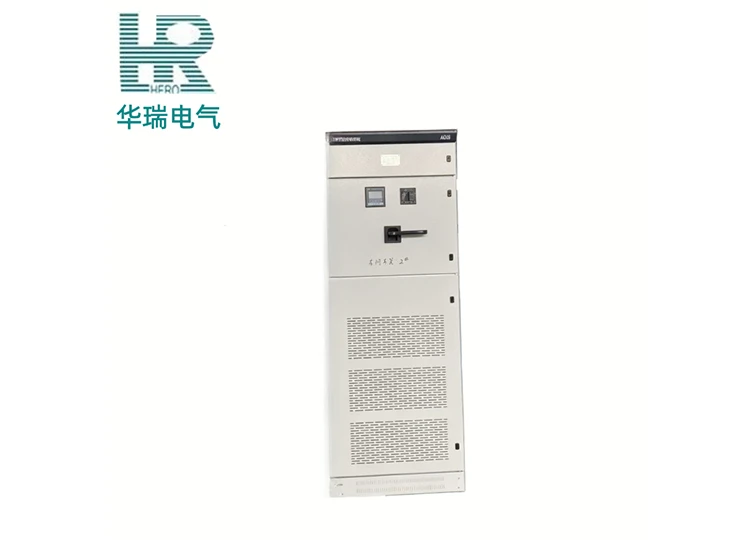

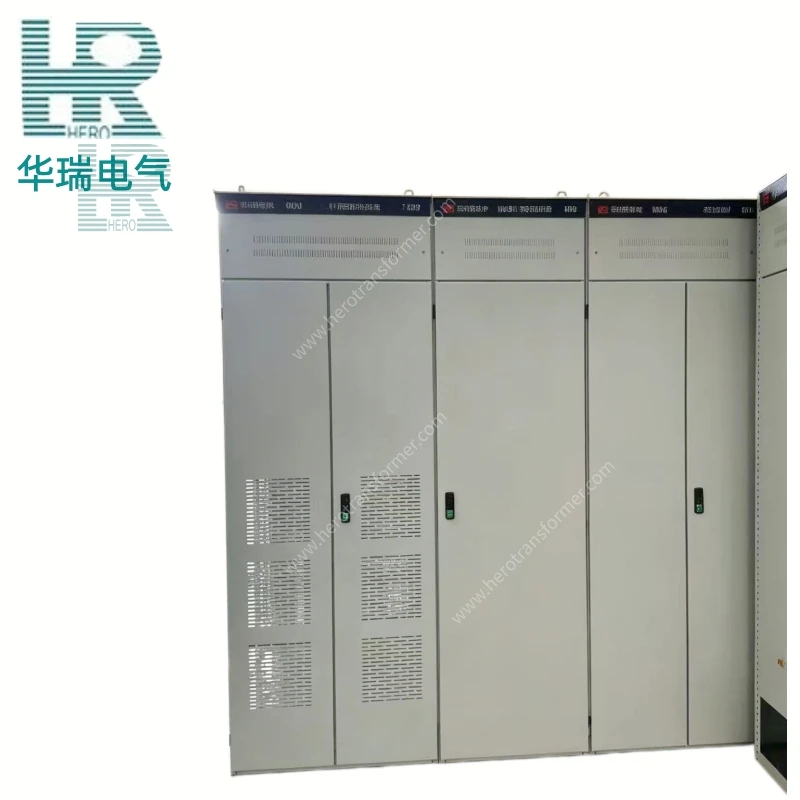

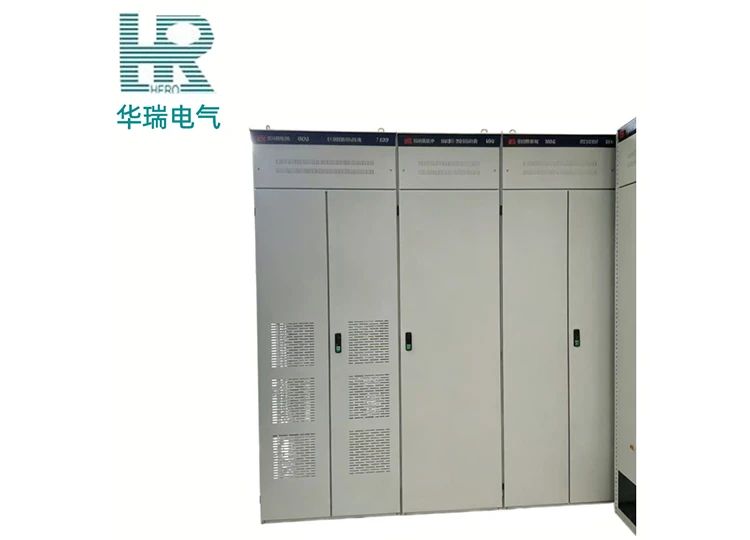

GGJI نوع خزانة توزيع المكثفات الأوتوماتيكية لتعويض الطاقة التفاعلية
إن خزانة توزيع المكثفات الثابتة لتعويض الطاقة التفاعلية الأوتوماتيكية من النوع GGJI مناسبة لأنظمة الطاقة بتردد 50 هرتز، جهد التشغيل المقدر 380 فولت، وقدرة التعويض المقدرة 45 ~ 300 كيلو فولت. يتم استخدامه كجهاز تعويض الطاقة التفاعلية الأوتوماتيكي أو اليدوي في محطات الطاقة، المحطات الفرعية، المحطات الفرعية للمؤسسات الصناعية والتعدينية، وغرف التوزيع.
يتم تجميع إطار الخزانة عن طريق اللحام الجزئي باستخدام مقاطع فولاذية مشكلة على البارد 8MF. تم تصميم جميع المكونات وفقًا للمبدأ المعياري ويتم تزويدها بفتحات تثبيت على وحدة مقاس 20 مم.
ولمعالجة تبديد الحرارة أثناء التشغيل، يتم توفير فتحات تهوية في كل من الجزء العلوي والسفلي للخزانة. عندما تولد المكثفات الموجودة داخل الخزانة حرارة، يتم طرد الهواء الدافئ من خلال الفتحات العلوية، بينما يدخل الهواء البارد بشكل مستمر عبر الفتحات السفلية، مما يشكل مسار تهوية طبيعي من الأسفل إلى الأعلى داخل الخزانة المغلقة، مما يحقق تبديدًا فعالاً للحرارة.
يتم توصيل باب الخزانة بالإطار بواسطة وصلة متحركة من النوع المفصلي. يتم وضع شريط مطاطي ذو مقطع عرضي على شكل جبل في الحافة المطوية للباب. عندما يتم إغلاق الباب، يتم الحفاظ على انتقال الضغط لشريط الختم بين الباب والإطار، مما يمنع التأثير المباشر بين الباب وجسم الخزانة.
يتم توصيل باب الجهاز بالإطار بواسطة سلك نحاسي مرن متعدد الخيوط. يتم توصيل المكونات الكهربائية داخل الخزانة باستخدام براغي مخرشة، مما يشكل دائرة حماية تأريض كاملة في جميع أنحاء الخزانة بأكملها.
يمكن إزالة الغطاء العلوي للخزانة عند الضرورة لتسهيل تجميع وتركيب وتعديل قضيب التوصيل الرئيسي في الموقع. يتم توفير أربع حلقات رفع في الزوايا الأربع لسطح الخزانة لأغراض الرفع والنقل.
6.الأبعاد الخارجية (ارتفاع × عرض × عمق): 2200 × 800 (1000) × 600 ملم. يمكن استخدام خزانة التوزيع مع مجموعة مفاتيح التوزيع GGD (1، 2، 3) أو خزانات التوزيع الأخرى بنفس أبعاد الارتفاع والعمق. ويمكن أيضًا تثبيته واستخدامه بشكل مستقل.
|
المعلمة |
مواصفة |
|
تصنيف العمل الجهد |
380 فولت |
|
إجمالي قدرة تعويض الطاقة التفاعلية |
45 ~ 300 كيلو فولت |
|
عدد الدوائر لكل خزانة |
6 أو 8 أو 10 دوائر |
|
نطاق تعويض معامل القدرة |
0.85 ~ 0.95 |
|
الفاصل الزمني للتبديل التلقائي بين الدوائر |
10 ~ 120 ثانية |
|
جهد التحكم في الدائرة المساعدة |
تيار متردد 220 فولت، 380 فولت |
|
مستوى حماية الضميمة |
IP30 |
الضميمة
مصنوعة من مقاطع فولاذية مشكلة على البارد 8MF، ملحومة ومجمعة. فتحات تركيب الوحدة 20 مم. فتحات تهوية في الأعلى والأسفل. غطاء علوي قابل للإزالة. حلقات الرفع في الزوايا الأربع.
مكثف
مكثفات التحويل ذات الجهد المنخفض من النوع الجاف أو المغمورة بالزيت، تستخدم لتوفير تعويض الطاقة التفاعلية وتحسين عامل الطاقة.
مفتاح الثايرستور/الموصل
يقوم تلقائيًا بتشغيل وإيقاف المكثفات وفقًا لأوامر وحدة التحكم، مما يحقق التبديل الميكانيكي أو بدون تلامس.
وحدة تحكم الطاقة التفاعلية
مراقبة في الوقت الحقيقي لعامل طاقة الشبكة، وحساب ومراقبة تبديل المكثف (داخلًا أو خارجًا) تلقائيًا.
الصمامات وقواطع الدائرة
يوفر حماية من قصر الدائرة والحمل الزائد لدوائر المكثفات، مما يضمن التشغيل الآمن للمعدات.
مفاعل السلسلة
يمنع تدفق التيار والتضخيم التوافقي، مما يحمي المكثفات من التلف التوافقي.
مقاوم التفريغ
يتم توصيله بالتوازي عبر أطراف المكثف، ويطلق الشحنة المتبقية بسرعة بعد انقطاع التيار الكهربائي، مما يضمن سلامة موظفي الصيانة.
مروحة تبريد
يبدأ تشغيله تلقائيًا عندما تكون درجة الحرارة الداخلية مرتفعة للغاية، مما يوفر تهوية قسرية لمنع تلف المكثف الناتج عن ارتفاع درجة الحرارة.
1. مزايا المنتج الأساسية
① يتم تجميع إطار الخزانة عن طريق اللحام الجزئي باستخدام مقاطع فولاذية مشكلة على البارد 8MF. تم تصميم جميع المكونات وفقًا للمبدأ المعياري ويتم تزويدها بفتحات تثبيت على وحدة مقاس 20 مم.
② لمعالجة تبديد الحرارة أثناء التشغيل، يتم توفير فتحات تهوية في الجزء العلوي والسفلي من الخزانة. عندما تولد المكثفات الموجودة داخل الخزانة حرارة، يتم طرد الهواء الدافئ من خلال الفتحات العلوية، بينما يدخل الهواء البارد بشكل مستمر عبر الفتحات السفلية، مما يشكل مسار تهوية طبيعي من الأسفل إلى الأعلى داخل الخزانة المغلقة، مما يحقق تبديدًا فعالاً للحرارة.
③ يتم توصيل باب الخزانة بالإطار عن طريق وصلة متحركة من النوع المفصلي. يتم وضع شريط مطاطي ذو مقطع عرضي على شكل جبل في الحافة المطوية للباب. عندما يتم إغلاق الباب، يتم الحفاظ على انتقال الضغط لشريط الختم بين الباب والإطار، مما يمنع التأثير المباشر بين الباب وجسم الخزانة. يتم توصيل باب الجهاز بالإطار بواسطة سلك نحاسي مرن متعدد الخيوط. يتم توصيل المكونات الكهربائية داخل الخزانة باستخدام براغي مخرشة، مما يشكل دائرة حماية تأريض كاملة في جميع أنحاء الخزانة بأكملها.
④ يمكن إزالة الغطاء العلوي للخزانة عند الضرورة لتسهيل تجميع وتركيب وتعديل قضيب التوصيل الرئيسي في الموقع. يتم توفير أربع حلقات رفع في الزوايا الأربع لسطح الخزانة لأغراض الرفع والنقل.
⑤ الأبعاد الخارجية (الارتفاع × العرض × العمق): 2200 × 800 (1000) × 600 ملم. يمكن استخدام خزانة التوزيع مع مجموعة مفاتيح التوزيع GGD (1، 2، 3) أو خزانات التوزيع الأخرى بنفس أبعاد الارتفاع والعمق. ويمكن أيضًا تثبيته واستخدامه بشكل مستقل.
2. خدمة الحياة
في ظل ظروف التشغيل القياسية والاستخدام الصحيح، فإن عمر خدمة التصميم الإجمالي لخزانة توزيع مكثف تعويض الطاقة التفاعلية الأوتوماتيكية من نوع GGJI يمكن أن يصل إلى 15 إلى 20 عامًا.
عمر العلبة: مصنوع من هيكل ملحوم بقسم فولاذي مشكل على البارد 8MF، مما يوفر قوة ميكانيكية جيدة ومقاومة للتآكل. يمكن أن تصل مدة الخدمة إلى أكثر من 20 عامًا.
عمر المكثف: تتمتع مكثفات التحويل ذات الجهد المنخفض، في ظل ظروف التشغيل المقدرة، بعمر خدمة يتراوح من 8 إلى 12 عامًا تقريبًا، وهو ما يتأثر بشكل كبير بدرجة الحرارة المحيطة والمحتوى التوافقي وتردد التبديل.
عمر المكونات الأخرى: تتمتع وحدة التحكم بالطاقة التفاعلية بعمر خدمة يتراوح من 8 إلى 10 سنوات تقريبًا. يمكن للموصلات ومفاتيح الثايرستور أن تتحمل ما يقرب من 100000 عملية تحويل. يمكن للصمامات والمفاعلات والمكونات الأخرى أن تحقق عمر خدمة يزيد عن 15 عامًا.
يمكن للصيانة المنتظمة (التنظيف، والشد، وفحص المكثفات) والحفاظ على التهوية الجيدة وتبديد الحرارة أن تعمل على إطالة عمر الخدمة الإجمالي للمعدات بشكل فعال.
1. الصيانة اليومية
1. فحص الغلاف والبيئة: تحقق أسبوعيًا مما إذا كانت الخزانة مشوهة أو صدئة، وما إذا كانت هناك أجسام غريبة أو تراكم مياه داخل الخزانة، وما إذا كانت درجة الحرارة والرطوبة في غرفة التوزيع ضمن النطاقات المحددة.
2. مراقبة معلمات التشغيل: لاحظ يوميًا ما إذا كان عرض عامل الطاقة طبيعيًا (0.85 ~ 0.95) وما إذا كانت مؤشرات تبديل المكثف متوافقة مع أوامر وحدة التحكم.
3. فحص المكثفات: فحص المكثفات شهريًا بحثًا عن الانتفاخ أو تسرب الزيت أو الضوضاء غير الطبيعية. قم بقياس ما إذا كانت التيارات ثلاثية الطور متوازنة وما إذا كان التيار الزائد موجودًا.
4. فحص الموصلات والصمامات: تحقق شهريًا من جهات اتصال الموصل بحثًا عن الاحتراق أو الحفر، وتحقق من الالتقاط المناسب، وتحقق من الصمامات بحثًا عن النفخ أو السخونة الزائدة.
5. فحص المفاعل والوصلات: كل ستة أشهر، قم بفحص المفاعلات بحثًا عن ارتفاع درجة الحرارة أو الضوضاء غير الطبيعية، وتأكد من إحكام ربط مسامير التوصيل، وتحقق من تقادم الأسلاك.
6. فحص وحدة التحكم والأداة: كل ستة أشهر تحقق مما إذا كانت شاشة وحدة التحكم طبيعية، وما إذا كانت إعدادات المعلمات قد تغيرت، وما إذا كان توقيت التبديل دقيقًا.
7. فحص مروحة التبريد: تحقق شهريًا مما إذا كانت المروحة تعمل بشكل طبيعي، وما إذا كان هناك ضوضاء غير طبيعية، وما إذا كانت قنوات الهواء واضحة، وما إذا كانت المرشحات مسدودة.
8. التنظيف الداخلي للخزانة: استخدم مكنسة كهربائية أو هواء مضغوط جاف مرة واحدة على الأقل سنويًا لتنظيف الغبار داخل الخزانة، مع التركيز على المكثفات وأسطح المفاعلات.
9. فحص مقاومة التفريغ: تحقق سنويًا مما إذا كانت مقاومات التفريغ سليمة وما إذا كانت شحنة المكثف المتبقية قد تم تحريرها بالكامل خلال الوقت المحدد بعد انقطاع التيار الكهربائي.
10. فحص نظام التأريض: تحقق كل ستة أشهر مما إذا كان قضيب التأريض الرئيسي وتأريض الخزانة موثوقين، مع تلبية مقاومة التأريض لمتطلبات ≥4Ω.
2. أنظمة السلامة
1. متطلبات بيئة التثبيت: التثبيت الداخلي. درجة الحرارة المحيطة: -5 درجة مئوية ~ +40 درجة مئوية. الارتفاع ≥2000 م. خالية من الغبار الموصل والغازات المسببة للتآكل والاهتزاز الشديد.
2. ميل التثبيت: يجب ألا يتجاوز ميل تركيب الخزانة من المستوى الرأسي 5 درجات، ويجب أن تكون مجموعة الخزانات بأكملها مستوية نسبيًا.
3. متطلبات خلوص المساحة: قناة التشغيل الأمامية ≥1.5m، قناة الصيانة الخلفية ≥0.8m، الخلوص العلوي إلى السقف ≥0.5m لضمان تبديد الحرارة والتهوية.
4. الأساس والتأريض: يتم التثبيت على فولاذ قناة الأساس الأفقية مع خطأ في التسطيح ≥1mm/m. يجب أن تكون الخزانة متصلة بشكل موثوق بقضيب التأريض بمقاومة تأريض ≥4Ω.
5. توصيل قضيب التوصيل: يجب أن تكون وصلات قضيب التوصيل الرئيسية مطلية بالفضة أو معلبة. يجب أن يتوافق عزم ربط المسمار مع المعايير. يجب أن تكون أسطح التلامس مغلفة بالشحم الموصل.
6. دخل وخرج الكابل: يجب أن تدخل وتخرج الكابلات من أسفل الخزانة. يجب ربط الكابلات الموجودة داخل حجرة الكابلات بشكل آمن. يجب أن تتم نهايات الكابلات بشكل صحيح مع الاحتفاظ بالطول الكافي للصيانة.
7. متطلبات التهوية وتبديد الحرارة: عدم سد فتحات التهوية العلوية والسفلية. يجب حجز الخلوص أمام وخلف الخزانة لتبديد الحرارة. عند تركيب خزانات متعددة جنبًا إلى جنب، يجب ترك فجوات بينها.
8. الرفع والنقل: استخدم حلقات الرفع الأربع الموجودة أعلى الخزانة للرفع. لا تقم بقلب أو إمالة الخزانة. يجب تأمين المكونات الدقيقة مثل وحدات التحكم بشكل صحيح أثناء النقل.
9. فحص ما قبل التنشيط: تأكد من عدم وجود أي أدوات أو حطام داخل الخزانة، وأن جميع المسامير مشدودة، وأن المكثفات غير تالفة، وأن مقاومة العزل تلبي المتطلبات.
10. المواقع الخاصة: عندما يتم استخدام المعدات في منصات النفط البحرية أو محطات الطاقة النووية أو غيرها من المواقع الخاصة، يجب توقيع اتفاقية فنية منفصلة.
يتم استخدامه كجهاز تعويض الطاقة التفاعلية الأوتوماتيكي أو اليدوي في محطات الطاقة، المحطات الفرعية، المحطات الفرعية للمؤسسات الصناعية والتعدينية، وغرف التوزيع.
1. المخاطر البيئية
1. خطر السخونة الزائدة: عندما تتجاوز درجة الحرارة المحيطة 40 درجة مئوية أو تكون التهوية سيئة، ترتفع درجة حرارة العزل الكهربائي الداخلي للمكثفات، مما يؤدي إلى تسريع عملية الشيخوخة ويحتمل أن يسبب الانتفاخ أو تسرب السائل أو حتى الانفجار.
2. خطر الرطوبة والتكثيف: تتسبب الرطوبة العالية في حدوث تكثيف على الأجزاء العازلة داخل الخزانة، مما يقلل من مقاومة العزل ويحتمل أن يؤدي إلى حدوث دوائر قصيرة من مرحلة إلى أخرى أو تفريغ الزحف.
3. خطر التلوث بالغبار: يتراكم الغبار الموصل على أسطح المكثفات والمفاعلات وقضبان التوصيل، مما يقلل من تبديد الحرارة وربما يسبب تفريغًا جزئيًا أو أخطاء في الدائرة القصيرة.
4. خطر التلوث التوافقي: عندما يكون المحتوى التوافقي في شبكة الطاقة مرتفعًا جدًا، يحدث رنين بين المكثفات والنظام، مما يتسبب في زيادة التيار الزائد للمكثف وتسخينه، مما يؤدي إلى تسارع الضرر أو حتى الاحتراق.
5. خطر الجهد الزائد: قد يؤدي تبديل تأثيرات الجهد الزائد أو البرق الزائد إلى ثقب العازل الداخلي للمكثفات، مما يتسبب في تلف دائم للمكثف.
6. خطر تأثير الاهتزاز: قد يؤدي القرب من معدات الاهتزاز الكبيرة إلى ارتخاء مسامير التوصيل وتلف هيكل المكثف الداخلي، مما يؤثر على موثوقية التبديل.
7. خطر الغاز المسببة للتآكل: تؤدي الغازات المسببة للتآكل في المصانع الكيميائية ومرافق معالجة الصرف الصحي والمواقع المماثلة إلى تآكل الأجزاء المعدنية، مما يؤدي إلى أكسدة الخزانة والأطراف، مما يؤدي إلى زيادة مقاومة التلامس.
8. خطر تأثير تبديل التيار الداخلي: إن تيار التدفق المتولد عند تشغيل المكثفات (يمكن أن يصل إلى 10 إلى 20 ضعف التيار المقنن) سوف يقلل من عمر خدمة المكثفات والموصلات تحت التأثير المتكرر.
2. قيود التثبيت
① درجة الحرارة المحيطة: -5 درجة مئوية إلى +40 درجة مئوية، مع متوسط درجة حرارة خلال أي فترة 24 ساعة لا تتجاوز +35 درجة مئوية.
② التثبيت والاستخدام الداخلي. يجب ألا يتجاوز الارتفاع في موقع التثبيت 2000 متر.
③ يجب ألا تتجاوز الرطوبة النسبية للهواء المحيط 50% عند درجة حرارة +40 درجة مئوية. يُسمح بالرطوبة النسبية الأعلى في درجات الحرارة المنخفضة (على سبيل المثال 90% عند +20 درجة مئوية). يُسمح بالتكثيف العرضي بسبب تغيرات درجات الحرارة. يجب ألا تتجاوز زاوية ميل التثبيت 5 درجات.
④ يجب تركيب الجهاز في مكان خالٍ من الاهتزازات والتأثيرات الشديدة، فضلاً عن ظروف التآكل التي قد تؤدي إلى تلف المكونات الكهربائية.
⑤ إذا كان لدى المستخدم متطلبات خاصة، فيجب عليه التفاوض مع الشركة المصنعة.
نظرًا للخصائص الفريدة للخزانة، فإن عرض أسعار هذا المنتج يتطلب معايير فنية معينة. كما يتم دعم التخصيص الشخصي كامل الأبعاد. تعليمات الطلب الرئيسية هي كما يلي:
1. عند تقديم الطلب، يجب على المستخدم تقديم مخطط نظام توزيع الطاقة للدائرة الرئيسية وخطة التخطيط.
2. بالنسبة لجميع المعدات الكهربائية ذات الجهد المنخفض الموضحة في مخطط نظام توزيع الطاقة بالدائرة الرئيسية، يجب تحديد المعلومات التالية: رقم الطراز، جهد التشغيل المقدر، تيار العمل المقدر، تيار إعداد جهاز الحماية، وغيرها من المعلمات الفنية الضرورية.
3. عند تقديم الطلب، يجب على المستخدم أيضًا تقديم مخطط الدائرة المساعدة أو تحديد رقم الدائرة المساعدة.
4. لا تقوم الشركة المصنعة عمومًا بتزويد قضيب التوصيل الرئيسي. إذا طلب المستخدم توريد قضيب التوصيل الرئيسي، فيجب توفير طراز قضيب التوصيل ومواصفاته وكميته.
