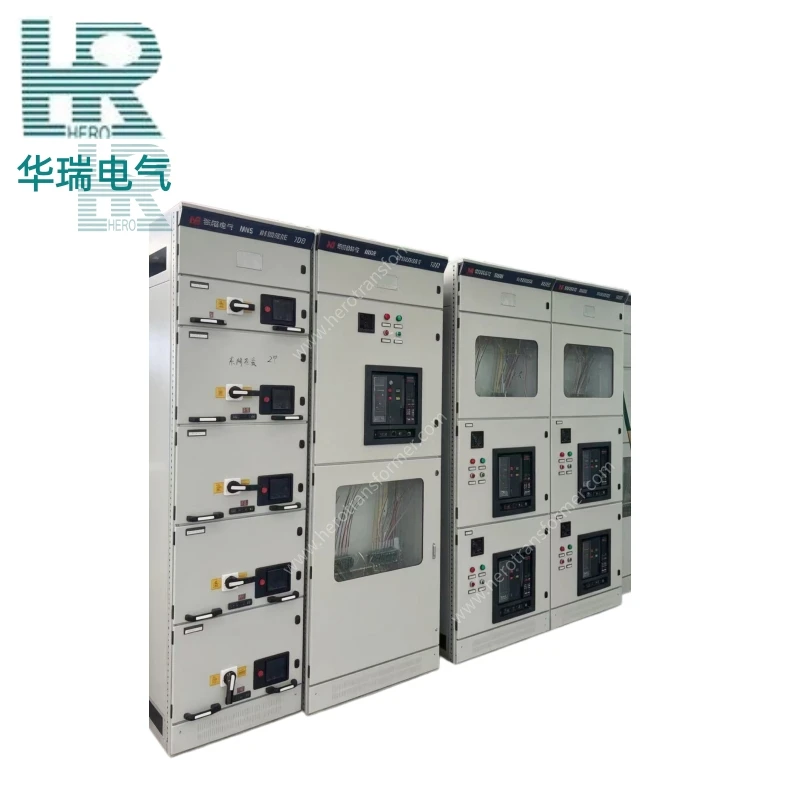

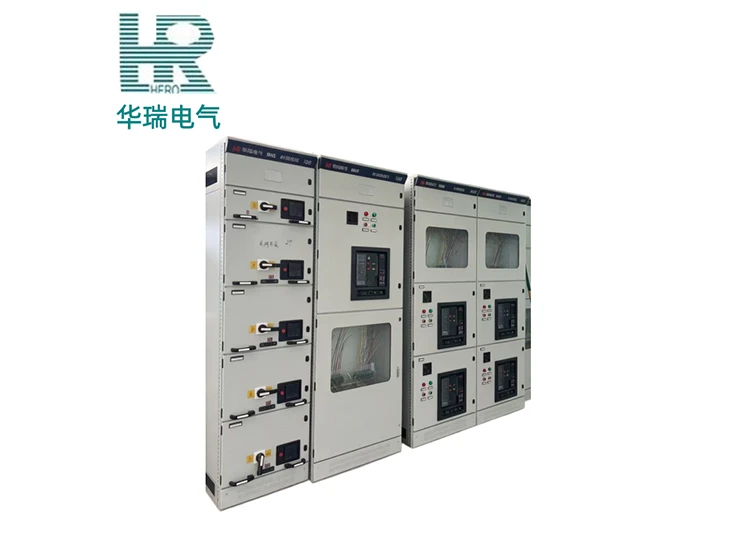

خزانة المفاتيح الكهربائية ذات الجهد المنخفض MNS
إن مجموعة المفاتيح الكهربائية من النوع القابل للسحب ذات الجهد المنخفض MNS عبارة عن مجموعة مفاتيح معيارية ذات جهد منخفض يتم تجميعها في المصنع باستخدام وحدات قياسية (يشار إليها فيما بعد باسم "الجهاز"). تتوافق مواصفاتها الفنية مع معايير IEC 439 "مجموعات المفاتيح الكهربائية وأجهزة التحكم ذات الجهد المنخفض" ومعايير GB 7251 "مجموعات المفاتيح الكهربائية وأجهزة التحكم ذات الجهد المنخفض". إنها مناسبة لتحويل الطاقة، التوزيع، والتحكم في أنظمة الطاقة بتردد تيار متردد 50-60 هرتز وجهد تشغيل مقدر يصل إلى 660 فولت تيار متردد. ويستخدم على نطاق واسع في تطبيقات مختلفة، بما في ذلك:
➤ محطات توليد الطاقة والمحطات الفرعية
➤البتروكيماويات والمعادن ودرفلة الصلب والصناعة الخفيفة والمنسوجات وغيرها من المؤسسات الصناعية والتعدين
➤ المجتمعات السكنية والمباني الشاهقة

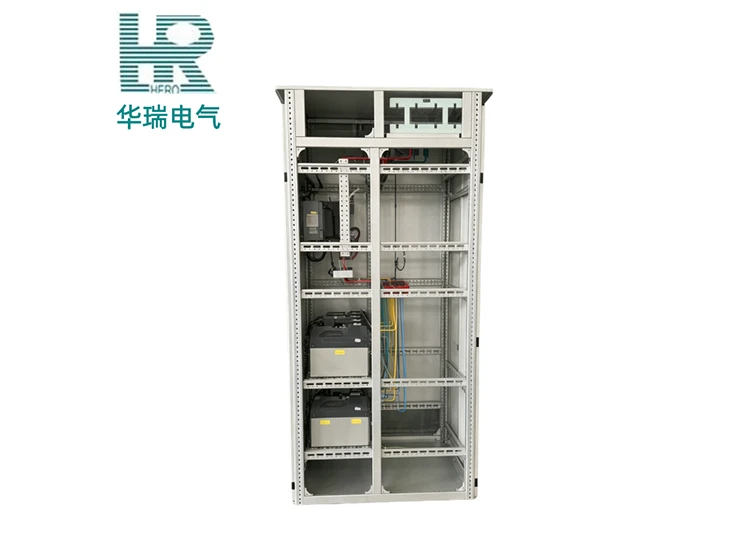

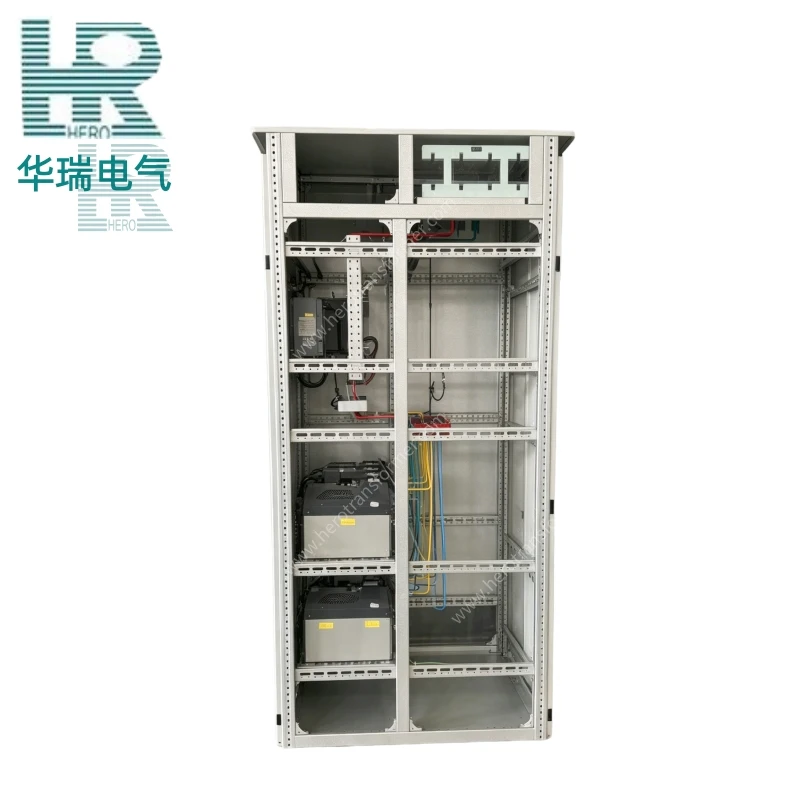

الإطار الأساسي للجهاز هو هيكل تجميع معياري. جميع المكونات الهيكلية للإطار مجلفنة ومثبتة معًا باستخدام براغي قفل ذاتية التنصت أو براغي زاوية رأسية درجة 8.8 لتشكيل الإطار الأساسي. وفقًا لمتطلبات المخطط المختلفة، تتم إضافة الأبواب المقابلة وألواح الإغلاق والأقسام وأقواس التثبيت بالإضافة إلى قضبان التوصيل والوحدات الوظيفية والمكونات الأخرى لتجميع جهاز كامل. يتم تقسيم أبعاد المكونات والمقصورات داخل الجهاز إلى وحدات (وحدة الوحدة E = 25 مم، كما هو موضح أدناه).
ينقسم الكمبيوتر إلى أربع أقسام:
حجرة القضبان الأفقية: تقع في الجزء الخلفي من الخزانة
حجرة الوحدة الوظيفية: تقع في الجزء الأمامي العلوي أو الجانب الأمامي الأيسر من الخزانة
حجرة الكابلات: تقع في الجزء الأمامي السفلي أو الجانب الأمامي الأيمن من الخزانة
حجرة دائرة التحكم: تقع في الجزء الأمامي العلوي من الخزانة
تدابير الفصل: يتم فصل حجرة قضيب التوصيل الأفقي عن حجرة الوحدة الوظيفية وحجرة الكابلات بواسطة ألواح ساندويتش من الميلامين الفينولية أو ألواح فولاذية. يتم فصل حجرة دائرة التحكم عن حجرة الوحدة الوظيفية بواسطة أغطية مصبوبة من البلاستيك الرغوي من مادة البولي يوريثان المقاومة للهب.
العمودي بسبار تصنيف العمل الحالي:
نوع السحب MCC للتشغيل على جانب واحد أو على الوجهين: حتى 800 أمبير
النوع القابل للإزالة (الثابت): حتى 1000 أمبير
MCC للتشغيل من جانب واحد بعمق خزانة 1000 مم: 800-2000 أمبير
|
اسم المعلمة |
وحدة |
قيمة |
|
|
نموذج |
|
سلسلة MNS (يدعم التخصيص) | |
|
تصنيف جهد العمل |
V |
380660 |
|
|
أقصى جهد العزل |
V |
660 |
|
|
تصنيف العمل الحالي |
بسبار أفقي |
أ |
630 ~ 5000 |
|
بسبار عمودي |
أ |
1000/كحد أقصى |
|
|
بسبار يتحمل التيار |
كا/1 ثانية |
50 ~ 100 |
|
|
بسبار الذروة الحالية |
كا |
250 قيمة فعالة |
|
|
وقت قصير الذروة الحالية للحافلة العمودية |
النوع القياسي |
كا |
90 الحد الأقصى |
|
نوع مقوى |
كا |
130 الحد الأقصى |
|
|
صدَفَة |
فئة حماية الضميمة |
/ |
IP130 IP40 |
|
البعد الكلي (العرض*الارتفاع*العمق) |
مم |
(600~1000)*2200*(600~1000) |
|
الضميمة
مصنوعة من صفائح فولاذية مطلية بالألمنيوم والزنك مع إطار على شكل حرف C وهيكل معياري مقاس 25 مم. مقسمة إلى مقصورة قضيب التوصيل، ومقصورة وحدة السحب، ومقصورة الكابلات، ومقصورة الأطراف المساعدة. قوة عالية ومقاومة للتآكل.
وحدة السحب
هيكل سحب معياري بثلاثة أوضاع: متصل، واختبار، ومنفصل. الوحدات التي لها نفس المواصفات قابلة للتبديل بالكامل، مما يسهل الصيانة والاستبدال السريع.
الدائرة الموصلة الأولية
يتضمن بسبار أفقي، بسبار عمودي، والمحطات الصادرة. جميع نقاط الاتصال مطلية بالفضة لتقليل مقاومة التلامس وضمان القدرة على حمل التيار.
محولات الصك
تتضمن محولات التيار ومحولات الجهد الكهربي، المثبتة في حجرة الكابلات أو الخزانة الواردة، المستخدمة للقياس والحماية وتوفير إشارات الجهد الكهربي.
نظام حماية التأريض
يمر قضيب التأريض الرئيسي عبر الخزانة بأكملها، مع أطراف تأريض مستقلة لكل وحدة. تحافظ وحدات السحب على استمرارية التأريض في المواضع الثلاثة.
أجهزة القياس والتحكم الذكية
تتضمن الأدوات الذكية، وواقيات المحركات، ووحدات الاتصال، مما يتيح وظائف القياس والحماية والمراقبة عن بعد.
آلية المتشابكة
تعشيق موضع وحدة السحب وتعشيق مقبض التشغيل، مما يمنع الإدخال أو السحب تحت الحمل ويمنع الدخول إلى المقصورات الحية، مما يمنع سوء التشغيل.
أجهزة تخفيف الضغط والحماية
يتم توفير قنوات تخفيف الضغط في الجزء العلوي من مقصورات التوصيل والكابلات، لتوجيه غازات الضغط العالي بعيدًا أثناء الأعطال. الحد الأقصى لمستوى الحماية IP54.
1. مزايا المنتج الأساسية
تصميم وحدات، تكوين مرن: استنادًا إلى وحدة مقاس 25 مم، يمكن تهيئتها بمرونة إلى حلول مختلفة لتلبية متطلبات توزيع الطاقة المختلفة. تتميز وحدات السحب بمواصفات موحدة مع قابلية تبديل قوية، مما يسهل التوسع والتعديل بسهولة.
هيكل مدمج، توفير المساحة: يستخدم وحدات سحب موحدة، مع خزانة واحدة تستوعب ما يصل إلى 36 دائرة، مما يوفر مساحة الأرضية بشكل كبير في غرفة التوزيع ويقلل تكاليف البناء المدني.
عزل الأخطاء بشكل آمن وموثوق: يتم فصل كل حجرة وظيفية بشكل مستقل لمنع انتشار الخطأ بين الأجزاء. تعمل قنوات تخفيف الضغط على توجيه طاقة القوس بعيدًا، مما يضمن سلامة الأفراد. الحد الأقصى لمستوى الحماية IP54.
قابلية قوية للتبديل بين وحدات السحب: وحدات السحب ذات نفس المواصفات قابلة للتبديل بالكامل. في حالة حدوث عطل، يمكن استعادة الطاقة عن طريق استبدال الوحدة المعيبة مباشرة بوحدة احتياطية، مما يلغي الحاجة إلى إصلاحات انقطاع التيار الكهربائي ويقلل وقت التوقف عن العمل.
التشابك الميكانيكي الكامل: تحتوي وحدات السحب على ثلاثة أوضاع (متصلة، اختبارية، منفصلة) مع إشارة واضحة للموقع وقفل. تمنع التشابكات الموثوقة بين مقبض التشغيل والمواضع التشغيل غير الصحيح.
قدرة حمل تيار عالية: تيار شريط أفقي يصل إلى 6300 أمبير، مع تيار يتحمل لفترة قصيرة يصل إلى 100 كيلو أمبير، مما يلبي المتطلبات المطلوبة لتوزيع الطاقة عالية السعة وأنظمة تيار الدائرة القصيرة العالية.
صيانة مريحة، تكلفة تشغيل منخفضة: يسهل هيكل السحب عملية الصيانة والاستبدال بسهولة. تتمتع الأجزاء القياسية بقابلية تبادل قوية، مما يقلل من ضغط مخزون قطع الغيار ويقلل تكاليف التشغيل.
مستوى الذكاء العالي: يمكن تجهيزه بأدوات ذكية، وواقيات للمحركات، وواجهات اتصال، مما يتيح المراقبة عن بعد، وإنذار الأخطاء، وإدارة استهلاك الطاقة، وقابل للتكيف مع أنظمة توزيع الطاقة الرقمية.
2. خدمة الحياة
في ظل ظروف التشغيل القياسية والاستخدام السليم، يمكن أن يصل عمر خدمة التصميم الإجمالي لمجموعة المفاتيح الكهربائية ذات الجهد المنخفض MNS إلى 20 إلى 25 عامًا. إن العلبة المصنوعة من صفائح فولاذية مطلية بالألمنيوم والزنك مع إطار على شكل حرف C، توفر مقاومة ممتازة للتآكل ويمكن أن تحقق عمر خدمة يزيد عن 30 عامًا. تتمتع آلية إدخال وحدة السحب بعمر ميكانيكي يزيد عن 5000 عملية، والوحدات التي لها نفس المواصفات قابلة للتبديل بالكامل. يتمتع قاطع الدائرة بعمر ميكانيكي يتراوح من 10.000 إلى 20.000 عملية. تتمتع محولات الأجهزة بعمر خدمة يتراوح من 15 إلى 20 عامًا، بينما تتمتع الأدوات الذكية وأجهزة الحماية بعمر خدمة يتراوح من 10 إلى 15 عامًا تقريبًا.
1. الصيانة اليومية
فحص البيئة والمظهر: تحقق أسبوعيًا مما إذا كان سطح الخزانة مشوهًا أو صدئًا، ولاحظ ما إذا كانت هناك أجسام غريبة أو تراكم مياه داخل الخزانة، وما إذا كانت درجة الحرارة والرطوبة في غرفة التوزيع ضمن النطاقات المحددة.
مراقبة معلمات التشغيل: لاحظ ما إذا كانت قراءات التيار والجهد لكل وحدة سحب طبيعية، وما إذا كانت أضواء المؤشر والأدوات تظهر بشكل صحيح، وما إذا كانت هناك أي إشارات إنذار غير طبيعية.
فحص وحدة السحب: تحقق شهريًا مما إذا كان مقبض وحدة السحب في مكانه، وما إذا كان مؤشر الموضع دقيقًا، وما إذا كانت عمليات الإدخال والسحب سلسة، وما إذا كانت الوحدات ذات نفس المواصفات تتبادل بشكل صحيح.
فحص التشديد: تحقق كل ستة أشهر مما إذا كانت مسامير توصيل قضيب التوصيل، وأطراف التوصيل الواردة/الصادرة، وأسلاك التأريض مفكوكة، وما إذا كانت أطراف الدائرة الثانوية آمنة.
فحص نظام التأريض: تحقق كل ستة أشهر مما إذا كانت قضبان التأريض الرئيسية وأطراف التأريض لكل وحدة متصلة بشكل موثوق، وأن مقاومة التأريض تلبي المتطلبات (≥4Ω).
الاختبار الوقائي: إجراء اختبار وقائي كل سنة إلى ثلاث سنوات، بما في ذلك اختبار مقاومة العزل، واختبار مقاومة الحلقة، والتحقق من إعداد جهاز الحماية.
2. أنظمة السلامة
مبدأ تشغيل انقطاع التيار الكهربائي: قبل بدء العمل، تأكد من أن وحدة السحب في وضع قطع الاتصال أو أن مصدر الطاقة الرئيسي مفصول. اتبع بدقة إجراءات انقطاع التيار الكهربائي، والتحقق من الجهد، وتركيب سلك التأريض.
معيار تشغيل وحدة السحب: يُمنع منعًا باتًا سحب أو إدخال وحدة السحب تحت الحمل. لا يمكن إجراء تبديل الموضع إلا بعد فتح قاطع الدائرة. حافظ على وضعية الوقوف الصحيحة أثناء التشغيل.
التحقق من الجهد والتأريض: قبل الدخول إلى حجرة الكابل أو الاتصال بالموصلات، استخدم كاشف الجهد للتحقق من عدم وجود جهد. فقط بعد التأكد من عدم وجود جهد يمكن أن يبدأ العمل. قم بتركيب أسلاك التأريض عند الضرورة.
معدات الحماية الشخصية: يجب أن يحمل المشغلون شهادات صالحة وأن يعملوا وفقًا للوائح. قم بارتداء أحذية عازلة وقفازات عازلة، والوقوف على حصيرة عازلة أثناء التشغيل.
إجراء استبدال وحدة السحب: قبل استبدال وحدة السحب المعيبة، تأكد من أن الوحدة الاحتياطية لها نفس المواصفات. اسحب الوحدة المعيبة إلى موضع الفصل، ثم قم بإزالتها، ثم أدخل الوحدة الاحتياطية، ثم ادفعها إلى الموضع المتصل.
متطلبات سجل الصيانة: بعد كل عملية صيانة، قم بإكمال سجلات الصيانة بما في ذلك تاريخ الصيانة ومحتوى الصيانة والمشكلات التي تم العثور عليها ونتائج المعالجة. إنشاء ملفات المعدات.
① محطات توليد الطاقة: أنظمة توزيع الطاقة المساعدة
② المحطات الفرعية: استقبال وتوزيع الطاقة
③ المؤسسات الصناعية والتعدينية: توزيع الطاقة الصناعية والتحكم في المحركات في مجالات البترول والكيماويات والمعادن وما إلى ذلك.
④ البنية التحتية: المطارات والأرصفة ومحطات السكك الحديدية ومراكز الإذاعة والتلفزيون
⑤ قطاع البناء: المباني الشاهقة والمجمعات التجارية ومراكز البيانات
⑥ الطاقة الجديدة: تكامل نظام تخزين الطاقة الكهروضوئية
1. المخاطر البيئية
1. خطر الرطوبة والتكثيف: تؤدي الرطوبة العالية إلى تكثيف الأجزاء العازلة داخل الخزانة، مما يقلل من مقاومة العزل ويؤدي بسهولة إلى حدوث وميض سطحي أو تفريغ زحف.
2. خطر التلوث بالغبار: يتراكم الغبار الموصل على العوازل وأسطح صناديق التلامس، مما يؤدي إلى تقصير مسافة الزحف وربما يتسبب في حدوث دوائر قصيرة أو تفريغ جزئي.
3. خطر ارتفاع درجة الحرارة الزائدة: يؤدي سوء التهوية أو درجة الحرارة المحيطة المفرطة إلى ارتفاع درجة الحرارة داخل الخزانة لتجاوز الحدود، مما يؤدي إلى تسريع تقادم العزل وتلف المكونات.
4. خطر تأثير الاهتزاز: قد يؤدي القرب من معدات الاهتزاز الكبيرة إلى ارتخاء أدوات التثبيت وتغيير موضع الشاحنة، مما يؤثر على موثوقية التعشيق.
2. قيود التثبيت
1. درجة حرارة الهواء المحيط: لا تزيد عن +40 درجة مئوية ولا تقل عن -5 درجة مئوية، على أن لا يتجاوز متوسط درجة الحرارة خلال أي فترة 24 ساعة +35 درجة مئوية.
2. الظروف الجوية: الهواء النظيف. يجب ألا تتجاوز الرطوبة النسبية 50% عند درجة حرارة قصوى +40 درجة مئوية. يُسمح بالرطوبة النسبية الأعلى عند درجات حرارة منخفضة، على سبيل المثال 90% عند +20 درجة مئوية، ولكن ينبغي إيلاء الاعتبار الواجب لاحتمال حدوث تكثيف معتدل في بعض الأحيان نتيجة لتغيرات الرطوبة.
3. الارتفاع: لا يتجاوز 2000م.
4. ظروف النقل والتخزين: الجهاز مناسب للنقل والتخزين في نطاق درجة حرارة يتراوح من -25 درجة مئوية إلى +55 درجة مئوية. يُسمح بالتعرض قصير المدى (لا يتجاوز 24 ساعة) حتى +70 درجة مئوية. في ظل ظروف درجات الحرارة القصوى هذه، لن يتعرض الجهاز لأي ضرر لا يمكن إصلاحه ويجب أن يكون قادرًا على التشغيل العادي في ظل الظروف العادية.
5. الشروط غير القياسية: إذا تعذر استيفاء شروط التشغيل المذكورة أعلاه، فيجب حل الأمر من خلال التفاوض بين المستخدم والشركة المصنعة.
6. التطبيقات الخاصة: عند استخدام الجهاز في منصات النفط البحرية ومحطات الطاقة النووية، يجب توقيع اتفاقية فنية منفصلة.
نظرًا للخصائص الفريدة للخزانة، فإن عرض أسعار هذا المنتج يتطلب معايير فنية معينة. كما يتم دعم التخصيص الشخصي كامل الأبعاد. تعليمات الطلب الرئيسية هي كما يلي:
1. مخطط الدائرة الرئيسية ومخطط نظام الخط الواحد.
2. رسم تخطيطي أو رسم تخطيطي لأسلاك الدائرة الثانوية.
3. مخطط ترتيب مجموعة المفاتيح الكهربائية وخطة التخطيط لغرفة التوزيع؛
4. المواصفات التفصيلية والكميات لجميع المعدات الكهربائية المثبتة في كل وحدة من وحدات المفاتيح الكهربائية.
5. توفير تيار العمل وتيار الدائرة القصيرة للقضيب الأفقي. يجب اختيار مواصفات قضيب التوصيل وفقًا لمعايير المصنع (مواصفات قضيب التوصيل القياسية للمصنع: 10×30×2؛ 10×60×2؛ 10×80×2؛ 10×60×4؛ 10×80×2×2؛ 10×60×4×2). إذا لم يتم تحديد مواصفات قضيب التوصيل، فيجب تحديدها من قبل الشركة المصنعة؛ بالنسبة لنظام القضبان L1، L2، L3، PE أو L1، L2، L3، PEN، إذا لم يتم تحديده، يجب تحديده من قبل الشركة المصنعة؛
6. قم بتوفير اسم التشغيل لكل دائرة (يقتصر على 10 أحرف). إذا لم يتم توفير ذلك، يجب على الشركة المصنعة توفير لوحات رمز فارغة؛
7. مستوى الحماية لحاوية المفاتيح الكهربائية (IP30، IP40) وما إذا كان سيتم إغلاق الجزء السفلي من الخزانة. إذا لم يتم تحديد ذلك، يجب أن يكون مستوى الحماية IP30 مع عدم إغلاق الجزء السفلي من الخزانة؛
8. لون طلاء سطح المفاتيح الكهربائية. إذا لم يتم تحديده، يجب أن يكون باللون الرمادي البيج (米灰色).
