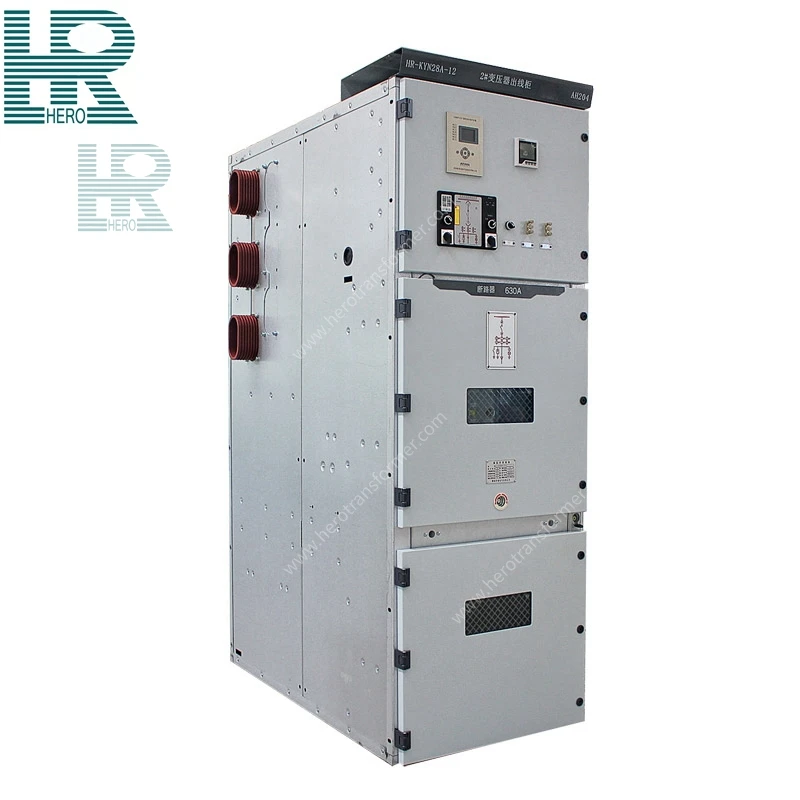

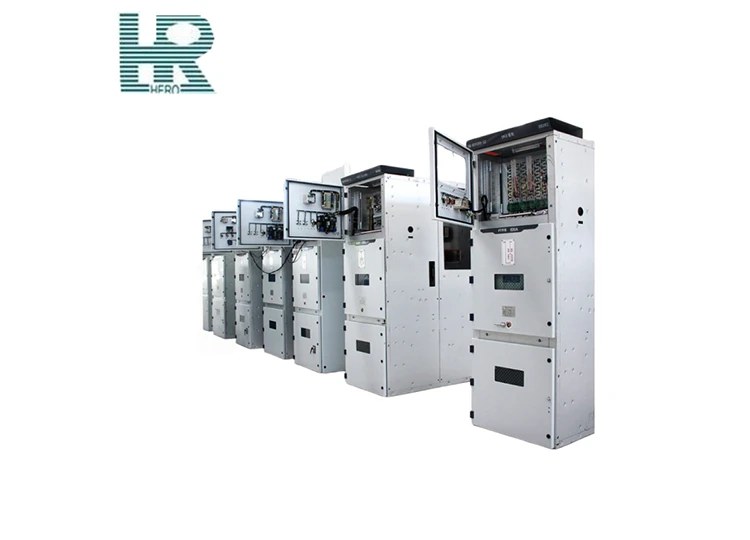

الموديل KYN28A-12 مجموعة المفاتيح الكهربائية المغلقة بالمعدن المدرعة والقابلة للسحب

إن مجموعة المفاتيح الكهربائية المغلقة المثبتة في المنتصف والمغطاة بالمعدن KYN28A-12 (المشار إليها فيما بعد باسم "مجموعة المفاتيح الكهربائية") عبارة عن مجموعة كاملة داخلية من معدات توزيع الطاقة لأنظمة الطاقة ثلاثية الطور AC 50 هرتز، 3.6 ~ 12 كيلو فولت. يتم استخدامه بشكل أساسي لنقل الطاقة في محطات الطاقة، واستقبال الطاقة وتوزيعها في أنظمة الطاقة الكهربائية والمحطات الفرعية للمؤسسات الصناعية والتعدينية، بالإضافة إلى التحكم في المحركات ذات الجهد العالي التي تتطلب تشغيلًا متكررًا.
تتوافق مجموعة المفاتيح الكهربائية هذه مع متطلبات المعايير مثل GB 3906، وDL/T 404، وIEC 62271-200 (IEC 298 سابقًا). وهي مجهزة بوظائف "خمسة الوقاية"، بما في ذلك:
➤ منع التشغيل غير الصحيح لقاطع الدائرة الكهربائية
➤ منع إدخال أو سحب الشاحنة تحت الحمولة
➤ منع إغلاق مفتاح التأريض عندما تكون الدائرة حية
➤ منع التنشيط عندما يكون مفتاح التأريض في وضع الإغلاق (التأريض).
➤ منع الدخول إلى المقصورات الحية

استفسر الآن + المنتجات التالية +

ميزات المنتج الرئيسية

تتكون مجموعة المفاتيح الكهربائية من جزأين رئيسيين: حاوية ثابتة ومكونات قابلة للسحب (يشار إليها باسم "الشاحنة"). يتم تجميع غلاف العلبة والأقسام لكل حجرة وظيفية باستخدام ألواح فولاذية مطلية بالألمنيوم والزنك مثبتة معًا بمسامير، مع تجعيد مزدوج على إطار الخزانة. يتم تصنيع أبواب الخزانة والألواح الجانبية من ألواح فولاذية مدرفلة على البارد A3 عالية الجودة مقاس 2.0 مم، وتم معالجتها ولحامها باستخدام معدات CNC. يخضع سطح الخزانة لعمليات معالجة مضادة للتآكل بما في ذلك إزالة الشحوم، والتخليل، والفوسفات، والتخميل، يليها الرش الكهروستاتيكي عالي الضغط والخبز بدرجة حرارة عالية عند 183 درجة مئوية لتشكيل طبقة طلاء الرش الكهروستاتيكي. يمكن لهذه الطبقة الواقية أن تتحمل قوى التأثير التي تزيد عن 50 كجم ولها عمر خدمة يزيد عن 10 سنوات. مستوى الحماية لحاوية المفاتيح الكهربائية هو IP4X، وعندما يتم فتح باب حجرة قاطع الدائرة، يكون مستوى الحماية هو IP2X.

يمكن تجهيز مجموعة المفاتيح الكهربائية هذه بـ VD4، أو VEP، أو VS1، أو 3AE1، أو أنواع أخرى مماثلة من شاحنات قواطع الدائرة الكهربائية. يمكن تثبيته في ترتيبات صف مزدوج متتالية أو وجهاً لوجه.

جدول معلمات المنتج (التخصيص متاح)

اسم المعلمة			وحدة	قيمة
نموذج				KYN28A-12 (التخصيص متاح)
الجهد المقنن			كيلو فولت	10
الحد الأقصى لجهد العمل			كيلو فولت	11.5
التصنيف الحالي			أ	1250/2000/2500/3150
مستوى العزل	1imi	نسبي بديل	كيلو فولت	42
		بين الموانئ		48
	LIWV	نسبي بديل		75
		سطح الكسر		85
	(4s) تصنيف كسر الدائرة القصيرة (4s)		كيلو فولت	25 31.5 40
	تصنيف ماس كهربائى صنع الحالي		كا	63 80 100
	كا آر إم إس			25 31.5 40
	الذروة المقدرة تحمل التيار			60 80 100
	الجهد المقنن لدائرة التحكم			DC110 220؛ AC110 220
رمز IP	صدَفَة			IP4X
	المقصورة (عندما يكون باب الخزانة مفتوحًا)			IP2X

تكوين المكون الرئيسي

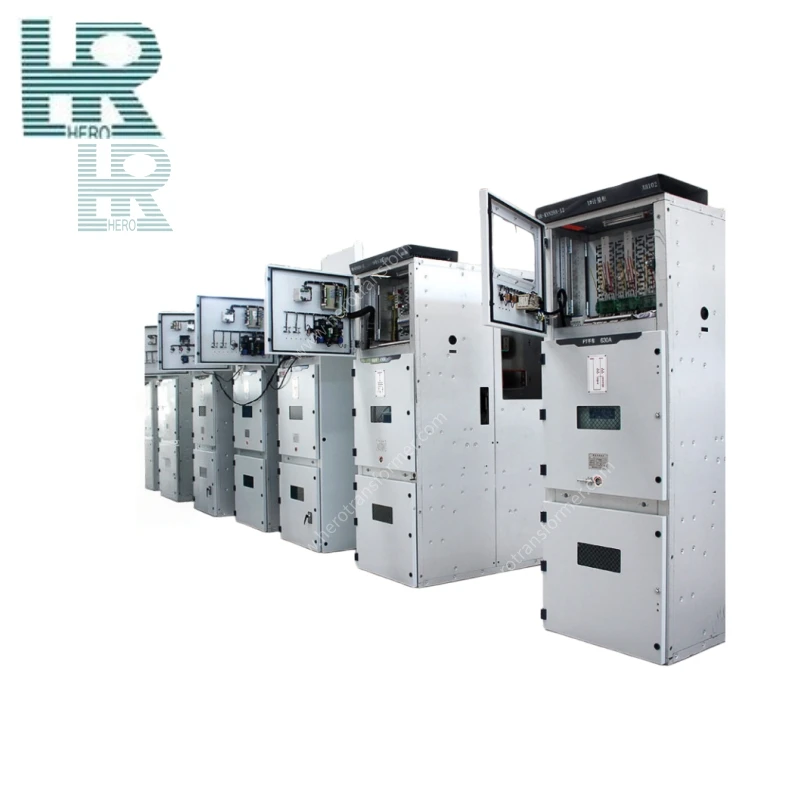

الضميمة / مجلس الوزراء

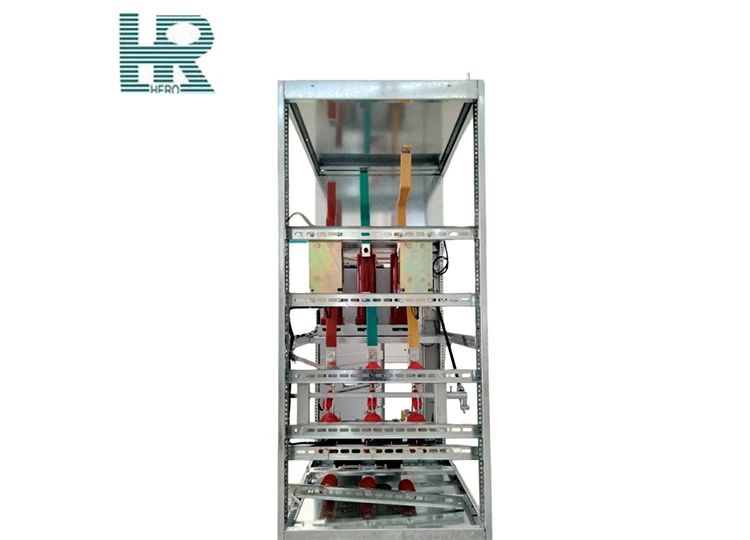

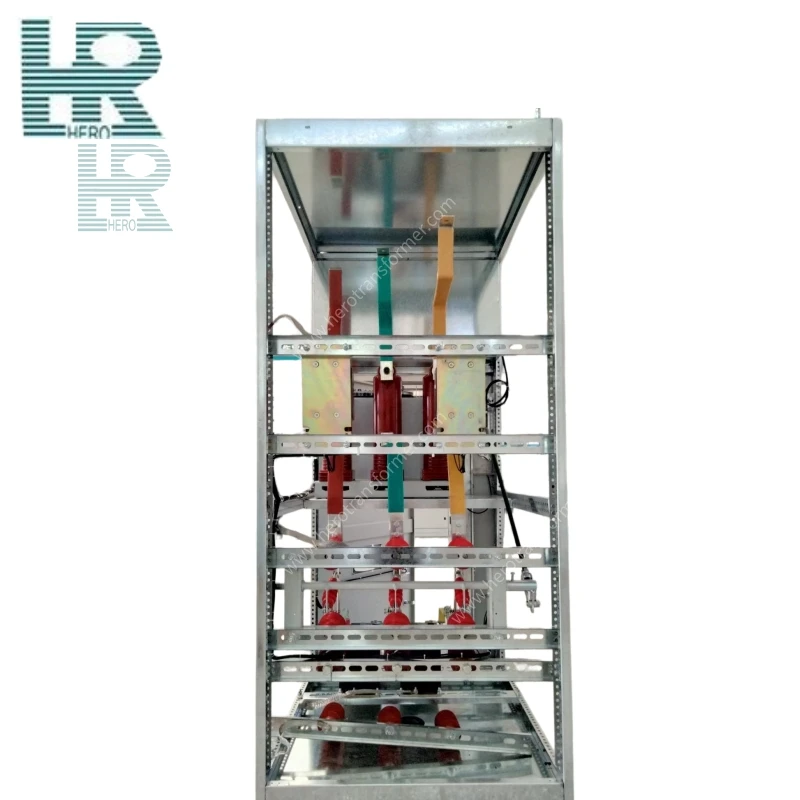

مصنوعة من لوح فولاذي مطلي بالألمنيوم والزنك عالي الجودة تم تجميعه من خلال عمليات ثني متعددة، وتتميز بقوة عالية ومقاومة للتآكل. تنقسم الخزانة إلى أربع حجرات مستقلة: حجرة قضيب التوصيل، وحجرة قاطع الدائرة، وحجرة الكابلات، وحجرة التتابع/الأجهزة. حواجز معدنية تفصل بين كل حجرة لضمان العزل المتبادل في حالة حدوث خطأ.

شاحنة قواطع الدائرة (وحدة السحب)

يعتمد هيكل سحب مثبت في المنتصف ومجهز بقاطع دائرة مفرغ وآلية التشغيل المرتبطة به. تحتوي الشاحنة على ثلاثة أوضاع: الخدمة، والاختبار/العزل، والإزالة. يتم توفير تحديد موضع واضح وأقفال ميكانيكية أثناء تغيير الموضع، مما يسهل عملية الصيانة والخدمة.

الدائرة الموصلة الأولية

تتضمن قضبان التوصيل الرئيسية، وقضبان التوصيل الفرعية، وصناديق الاتصال الثابتة، وأذرع الاتصال. تمر قضبان التوصيل الرئيسية عبر جميع الخزانات وتربطها. تقوم قضبان التوصيل الفرعية بتوصيل صناديق الاتصال بقاطع الدائرة الكهربائية. جميع نقاط الاتصال مطلية بالفضة لتقليل مقاومة التلامس وضمان القدرة على حمل التيار.

محولات الصك

تشمل محولات التيار ومحولات الجهد. يتم تثبيت محولات التيار على جانب المخرج داخل حجرة الكابل للقياس والحماية. يتم تثبيت محولات الجهد في شريط التوصيل أو حجرة الكابل لتوفير إشارات الجهد وقوة التشغيل.

تبديل التأريض

مثبتة في حجرة الكابل، ومجهزة بآلية تشغيل عزم الدوران ووظيفة الإغلاق السريع. يتم ربط مفتاح التأريض ميكانيكيًا مع قاطع الدائرة وباب الخزانة وغطاء حجرة الكابلات لمنع سوء التشغيل وضمان سلامة موظفي الصيانة.

أجهزة حماية وأجهزة القياس

يتم تركيبها في حجرة التتابع/الأجهزة، بما في ذلك أجهزة الحماية المعتمدة على الحواسيب الصغيرة، وأجهزة القياس والتحكم الشاملة، والأدوات الذكية، ومفاتيح التحديد، وعناصر الإشارة. تقوم هذه الأجهزة بتنفيذ الحماية من التيار الزائد والتيار الزائد الفوري والخطأ الأرضي، بالإضافة إلى مراقبة حالة التشغيل.

آلية المتشابكة

يشمل الأقفال الميكانيكية بين الخزانات وأجهزة التشابك القسرية الداخلية، والتنفيذ الصارم لتسلسل التشغيل "الوقاية الخمسة": منع التشغيل غير الصحيح لقاطع الدائرة؛ منع فتح أو إغلاق الفواصل تحت الحمل؛ منع إغلاق مفتاح التأريض عندما يكون مباشرًا؛ منع التنشيط عند إغلاق مفتاح التأريض؛ ومنع الدخول إلى المقصورات الحية.

أجهزة تخفيف الضغط والحماية

تم تجهيز كل حجرة وظيفية بقنوات تخفيف الضغط في الأعلى، مما يسمح بإطلاق غازات الضغط العالي بشكل مباشر في حالة حدوث خطأ انحناء داخلي، مما يضمن سلامة الأفراد. مستوى حماية العلبة هو IP4X، وعندما يتم فتح باب حجرة قاطع الدائرة، يكون مستوى الحماية هو IP2X. يتم توفير نوافذ مراقبة زجاجية مقاومة للانفجار.

مزايا المنتج وعمر الخدمة

1. مزايا المنتج الأساسية

① الهيكل المدمج، توفير المساحة: يعتمد هيكل شاحنة السحب المثبت في المنتصف مع عرض الخزانة 800 مم فقط (للخزانة القياسية 12 كيلو فولت). يدعم الترتيب من الخلف إلى الخلف أو التثبيت على الحائط، مما يوفر مساحة الأرضية بشكل كبير في غرفة التوزيع.

② التشابك "الوقائي الخماسي" الموثوق به: مجهز بنظام تشابك ميكانيكي كامل ينفذ بشكل صارم وظائف الوقاية الخمسة، بما في ذلك منع التشغيل غير الصحيح لقاطع الدائرة الكهربائية ومنع فتح أو إغلاق قواطع الفصل تحت الحمل، والقضاء بشكل فعال على حوادث سوء التشغيل الكهربائي.

③ تصميم عالي الموثوقية: الخزانة مصنوعة من لوح فولاذي مطلي بالزنك والألمنيوم مع مقاومة ممتازة للتآكل ومقاومة الصدمات. يتم فصل كل حجرة بشكل مستقل، مما يضمن عدم التدخل المتبادل في حالة حدوث خطأ.

④ الصيانة المريحة: تعتمد هيكل قاطع دائرة السحب المثبت في المركز. أثناء الصيانة، يمكن سحب الشاحنة من الخزانة، مما يسهل الصيانة والاختبار.

⑤ حماية السلامة الشاملة: مستوى حماية العلبة IP4X، مع مستوى الحماية IP2X عند فتح باب حجرة قاطع الدائرة. تم تجهيز كل حجرة بقنوات مستقلة لتخفيف الضغط، مما يسمح بإطلاق غازات الضغط العالي بشكل مباشر أثناء أخطاء الانحناء الداخلي، مما يضمن سلامة الأفراد.

⑥ القدرة على التكيف القوية: متوافقة مع مختلف العلامات التجارية المحلية والعالمية لقواطع الدائرة الكهربائية مثل VS1، وVD4، وHVX. يغطي التيار المقدر لقضيب التوصيل الرئيسي 630 أمبير ~ 4000 أمبير، ويصل تيار تحمل الدائرة القصيرة إلى 16 كيلو أمبير ~ 50 كيلو أمبير، مما يلبي متطلبات السعة المختلفة.

⑦ مستوى الذكاء العالي: يمكن تجهيزه بأجهزة حماية شاملة تعتمد على الحواسيب الصغيرة، والأدوات الذكية، وواجهات الاتصال عن بعد، وما إلى ذلك، وتنفيذ التيار الزائد، والتيار الزائد الفوري، وحماية خطأ الأرض، ومراقبة حالة التشغيل عبر الإنترنت، وقابلة للتكيف مع المحطات الفرعية الذكية غير المراقبة.

⑧ القدرة على التكيف البيئي الجيد: الخزانة مصنوعة من لوح فولاذي مطلي بالزنك والألمنيوم عالي الجودة مع مقاومة ممتازة للتآكل، ومناسبة للبيئات الصناعية العامة والمناطق الساحلية.

2. خدمة الحياة

في ظل ظروف التشغيل القياسية والاستخدام المناسب، يمكن أن يصل عمر خدمة التصميم الإجمالي لمجموعة المفاتيح الكهربائية ذات الجهد العالي KYN28A-12 إلى 20 إلى 25 عامًا. إن غلاف اللوحة الفولاذية المطلية بالألمنيوم والزنك، مع مقاومتها الممتازة للتآكل وقوة هيكلها المستقرة، يمكن أن يحقق عمر خدمة يزيد عن 30 عامًا. يتمتع قاطع الدائرة الفراغية بعمر ميكانيكي يصل إلى 20000 عملية وعمر كهربائي يصل إلى 10000 عملية، في حين أن قاطع الفراغ يمكن أن يعمل بشكل طبيعي لمدة تصل إلى 20 عامًا تحت التيار المقنن. تتمتع محولات التيار ومحولات الجهد بعمر خدمة يتراوح من 15 إلى 20 عامًا. تتمتع أجهزة حماية التتابع المعتمدة على الحواسيب الصغيرة، بسبب تقادم المكونات الإلكترونية، بعمر خدمة يتراوح من 10 إلى 15 عامًا تقريبًا.

تشمل العوامل الرئيسية التي تؤثر على عمر الخدمة تردد التشغيل وتأثير تيار الدائرة القصيرة والظروف البيئية (الرطوبة والغبار والغازات المسببة للتآكل) وجودة الصيانة. في ظل ظروف الصيانة القياسية (التنظيف المنتظم، والربط، والاختبار الوقائي، وصيانة آلية التشغيل)، إلى جانب استبدال المكونات المهمة في الوقت المناسب في نهاية فترة خدمتها، يمكن تمديد فترة خدمة المعدات الإجمالية إلى أكثر من 25 عامًا.

معايير الصيانة والسلامة اليومية

1. الصيانة اليومية

① تحقق من مظهر الخزانة ونوافذ المراقبة والممرات للتأكد من سلامتها وخلوصها.

② راقب التيار والجهد وأضواء المؤشر واستمع إلى الأصوات غير الطبيعية.

③ تنظيف الغبار من العوازل وصناديق الاتصال وأجزاء العزل سنويًا.

④ أحكم ربط مسامير قضيب التوصيل والتوصيلات الطرفية الثانوية كل ستة أشهر.

⑤ فحص مرونة آلية حرق وصلات الشاحنة سنويًا.

⑥ قم باختبار وظائف التشابك "الخمسية" بانتظام من أجل التشغيل السليم.

⑦ تحقق من سلاسة فتح/إغلاق مفتاح التأريض وإغلاق جهة الاتصال.

⑧ فحص تشغيل جهاز الحماية والمؤشرات والكتل الطرفية.

⑨ إجراء اختبارات مقاومة العزل وإعدادات الحماية كل 1-3 سنوات.

2. أنظمة السلامة

1. عملية قطع التيار الكهربائي: يجب إجراء الصيانة فقط بعد فصل جميع مفاتيح العزل على جانبي الجهد العالي والجهد المنخفض بشكل كامل. اتبع بدقة إجراءات انقطاع التيار الكهربائي، والتحقق من الجهد، والتفريغ، وتركيب سلك التأريض.

2. التحقق من الجهد الكهربائي والتأريض: فقط بعد إجراء التحقق من الجهد الكهربائي على ثلاثة مستويات والتأريض الموثوق، يمكن البدء في العمل. قم بتعليق علامة تحذير "عدم الإغلاق".

3. تحرير الشحنة المتبقية: بعد إيقاف تشغيل المحول، يجب تفريغ الشحنة المتبقية بالكامل قبل إجراء الصيانة. يجب إيلاء اهتمام خاص لتأثير تخزين الطاقة السعوية لملفات محولات العزل.

تطبيقات الصناعة المشتركة

يقوم هذا المنتج بوظائف التصنيع والكسر والتحكم والحماية والمراقبة في أنظمة الطاقة. يتم استخدامه بشكل رئيسي في:

① محطات توليد الطاقة (أنظمة توزيع الطاقة المساعدة، المفاتيح الرئيسية للمولدات الصغيرة والمتوسطة الحجم)

② المحطات الفرعية (استقبال وتوزيع الطاقة)

③ أنظمة توزيع الطاقة للمؤسسات الصناعية والتعدينية

④ بدء تشغيل المحرك ذو الجهد العالي الكبير والتطبيقات المماثلة الأخرى

الاعتبارات الرئيسية

1. المخاطر البيئية

1. خطر الرطوبة والتكثيف: تؤدي الرطوبة العالية إلى تكثيف الأجزاء العازلة داخل الخزانة، مما يقلل من مقاومة العزل ويؤدي بسهولة إلى حدوث وميض سطحي أو تفريغ زحف.

2. خطر التلوث بالغبار: يتراكم الغبار الموصل على العوازل وأسطح صناديق التلامس، مما يؤدي إلى تقصير مسافة الزحف وربما يتسبب في حدوث دوائر قصيرة أو تفريغ جزئي.

3. خطر الغاز المسببة للتآكل: تؤدي الغازات المسببة للتآكل في المصانع الكيماوية ومواقع معالجة مياه الصرف الصحي إلى تآكل الأجزاء المعدنية، مما يؤدي إلى ضعف الاتصال بسبب أكسدة الخزانة والاتصالات.

4. خطر ارتفاع درجة الحرارة الزائدة: يؤدي سوء التهوية أو درجة الحرارة المحيطة المفرطة إلى ارتفاع درجة الحرارة داخل الخزانة لتجاوز الحدود، مما يؤدي إلى تسريع تقادم العزل وتلف المكونات.

5. خطر تأثير الاهتزاز: قد يؤدي القرب من معدات الاهتزاز الكبيرة إلى ارتخاء أدوات التثبيت وتغيير موضع الشاحنة، مما يؤثر على موثوقية التعشيق.

6. خطر الارتفاع: عندما يتجاوز الارتفاع 1000 متر، تنخفض قوة عزل الهواء، وقد تؤدي مسافة العزل الخارجية غير الكافية إلى تفريغ طور إلى طور أو طور إلى الأرض.

2. قيود التثبيت

① درجة الحرارة المحيطة: الحد الأقصى +45 درجة مئوية، الحد الأدنى -25 درجة مئوية

② الرطوبة النسبية: المعدل اليومي لا يتجاوز 95%، المعدل الشهري لا يتجاوز 90%

③ الارتفاع: لا يتجاوز 1000 متر

④ الشدة الزلزالية: لا تتجاوز الدرجة 8

⑤ ضغط البخار المشبع: المتوسط اليومي لا يتجاوز 2.2×10³ ميجا باسكال، المتوسط الشهري لا يتجاوز 1.8×10³ ميجا باسكال

⑥ موقع التثبيت: يجب تركيب المعدات في مواقع خالية من الحرائق ومخاطر الانفجار والتلوث الشديد والتآكل الكيميائي والاهتزاز الشديد.

تعليمات طلب منتج المستخدم

يجب تحديد نطاق الإمداد بمجموعة المفاتيح الكهربائية من النوع المسحوب 10 كيلو فولت وفقًا لمخطط أسلاك التكوين المقدم من طرف العطاء. يجب أن تكون جميع المفاتيح الكهربائية مجهزة بالمرحلات والأدوات وأجهزة التحكم الثانوية وفقًا لرسومات الأسلاك الثانوية المقدمة من معهد التصميم. يجب أن تشتمل مجموعة المفاتيح الكهربائية على الكتل الطرفية والفواصل (مفاتيح العزل) وقواطع الدائرة للتوصيلات الخارجية. يجب أن يتم توصيل الأسلاك الثانوية داخل مجموعة المفاتيح الكهربائية بالكامل وفقًا لمخططات الأسلاك الثانوية.
