صندوق التوزيع

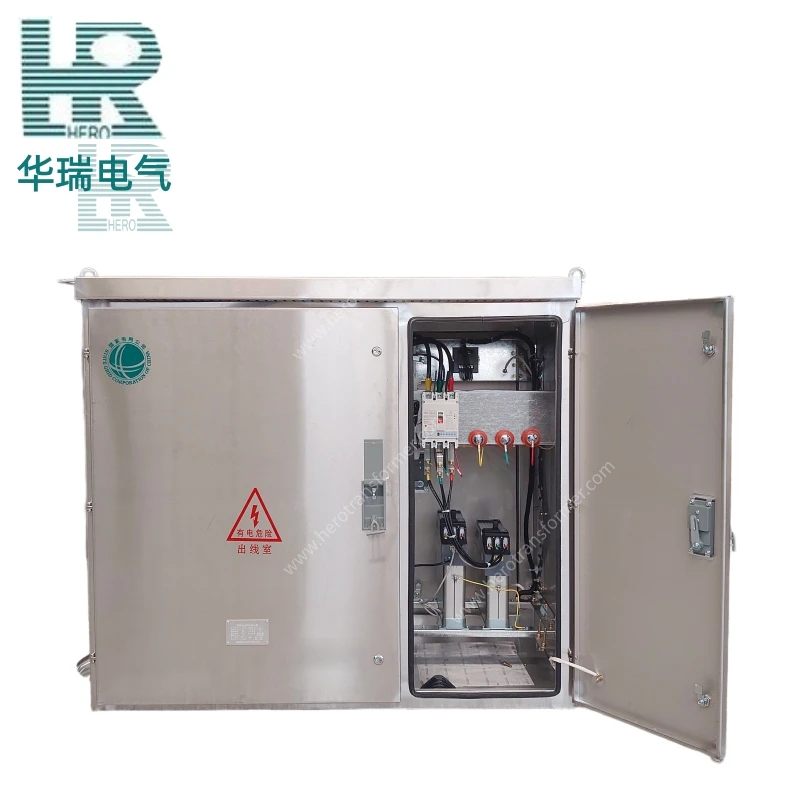

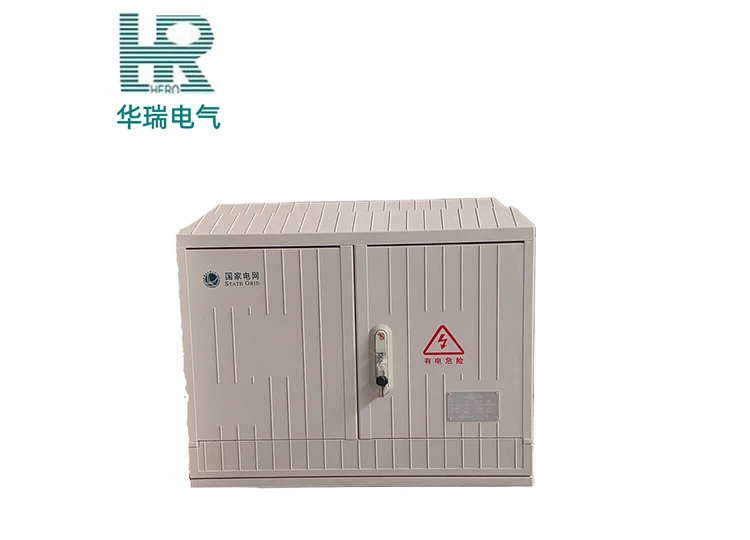

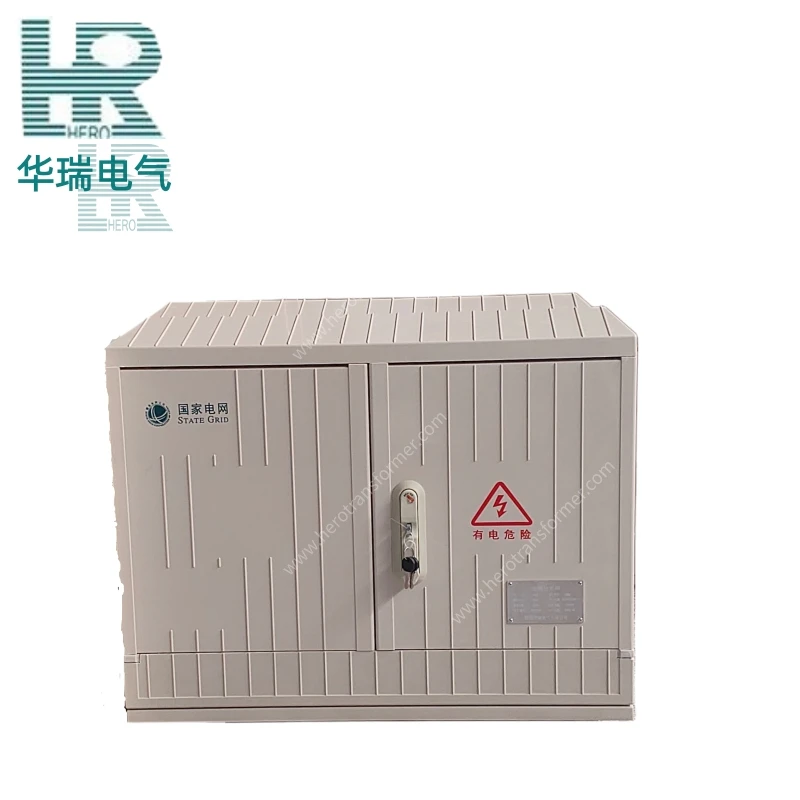

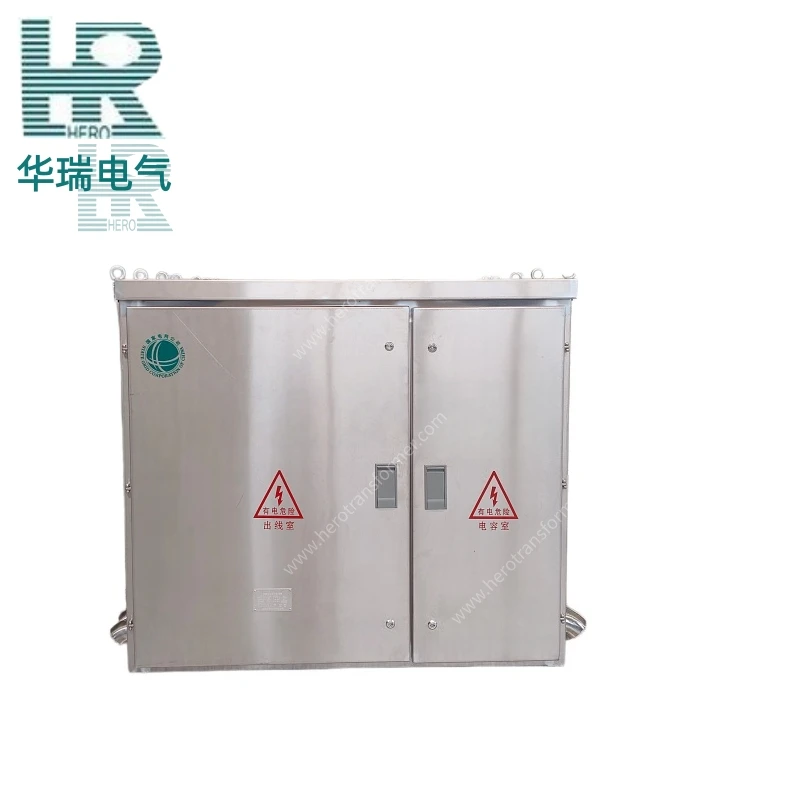

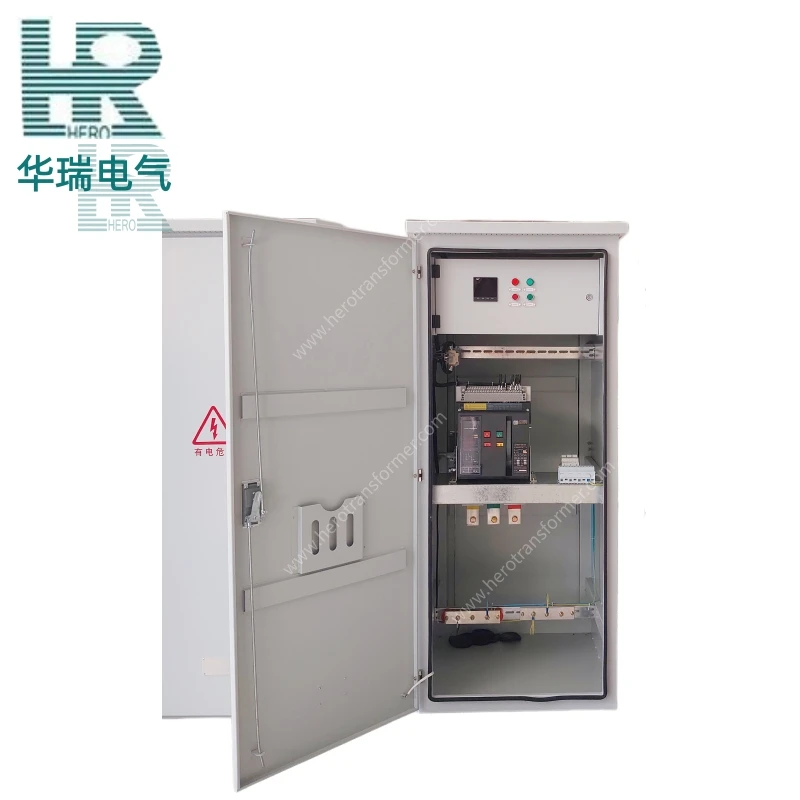

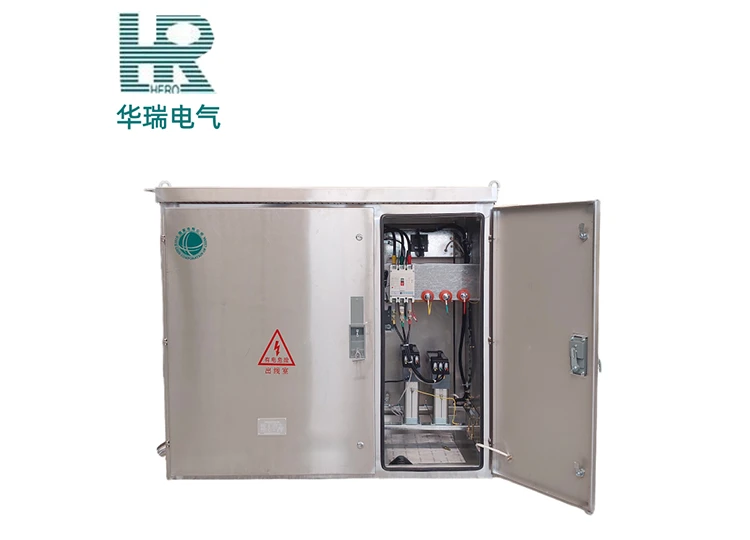

صندوق التوزيع عبارة عن جهاز توزيع طاقة كامل منخفض الجهد يتم فيه تجميع المكونات مثل أجهزة التبديل وأدوات القياس والأجهزة الكهربائية الواقية والمعدات المساعدة في حاوية معدنية مغلقة أو شبه مغلقة وفقًا لمتطلبات الأسلاك الكهربائية. باعتبارها المعدات الطرفية لنظام توزيع الطاقة ذات الجهد المنخفض، فإن وظائفها الأساسية هي توزيع الطاقة الكهربائية بشكل صحيح، والتحكم في المعدات الكهربائية، وتوفير الحماية ضد الحمل الزائد، والدوائر القصيرة، والتسرب.
يعتمد هيكلًا معياريًا يمكن دمجه بمرونة وفقًا للمتطلبات، والتكيف مع كميات الدوائر المختلفة ومخططات التكوين.
هيكل مدمج مع بصمة صغيرة. متوفر بطرق تركيب مثبتة على السطح ومثبتة على سطح متساطح، ومناسبة للمواقع السكنية والتجارية والصناعية وغيرها.
مستوى حماية الغلاف لا يقل عن IP2XC، مما يمنع بشكل فعال دخول الأجسام الغريبة. مجهزة بوسائل حماية متعددة مثل التسرب والحمل الزائد والدائرة القصيرة، مما يضمن السلامة الكهربائية.
تكوين اختياري لقواطع الدائرة المصغرة (MCB)، ومفاتيح العزل، وأجهزة التيار المتبقي (RCD)، وأجهزة الحماية من زيادة التيار (SPD)، ومقاييس الواط/ساعة، وما إلى ذلك، لتلبية متطلبات التوزيع المختلفة.
مصنوعة من ألواح فولاذية ملفوفة على البارد عالية الجودة أو الفولاذ المقاوم للصدأ، مع معالجة سطحية مضادة للتآكل. مقاومة عالية للصدمات، مع عمر خدمة يزيد عن 10 سنوات.
تسمح أبعاد التثبيت الداخلية القياسية بمكونات قابلة للتبديل ضمن نفس السلسلة، مما يسهل توسيع السعة في المستقبل، والتعديل التحديثي، والصيانة.
الضميمة
مصنوعة من ألواح فولاذية ملفوفة على البارد عالية الجودة أو الفولاذ المقاوم للصدأ، مع معالجة مضادة للتآكل بالرش الفوسفاتي والكهروستاتيكي. متوفر في الأنواع المثبتة على السطح والمثبتة على سطح متساطح، مع مستوى حماية لا يقل عن IP2XC.
قواطع دوائر مصغرة (MCB)
يستخدم للحماية من الحمل الزائد والدوائر القصيرة، مثبت على السكة القياسية TH35-7.5، ويتم اختياره وفقًا للتيار المقنن للدائرة، مع قدرة كسر بشكل عام 4.5 ~ 10 كيلو أمبير.
عزل التبديل
يستخدم كجهاز عزل رئيسي أو فرعي، مما يضمن فصل واضح لإمدادات الطاقة أثناء الصيانة لضمان سلامة المشغل.
الجهاز الحالي المتبقي (RCD)
يكتشف التيار المتبقي وينطلق تلقائيًا في حالة حدوث صدمة كهربائية أو أخطاء تسرب، مع تيار تشغيل مقدر بشكل عام 30 مللي أمبير.
بسبار (شريط النحاس)
يستخدم لتوزيع الطاقة الكهربائية على كل دائرة فرعية، مصنوع من النحاس عالي التوصيل، يتم اختياره حسب القدرة الاستيعابية للتيار.
الكتل الطرفية
يستخدم لتوصيلات الكابلات الواردة والصادرة، وينقسم إلى أطراف كابلات وأطراف سلكية، ويتم اختياره وفقًا للمقطع العرضي للموصل والتيار.
جهاز الحماية من زيادة التيار (SPD)
اختياري، يُستخدم لقمع الجهد الزائد البرقي وتبديل الجهد الزائد، مما يحمي المعدات النهائية من أضرار التيار الزائد العابر.
واط ساعة متر
اختياري، يستخدم لإدارة قياس الطاقة الكهربائية، متوفر في الأنواع أحادية الطور وثلاثية الطور، ويدعم الأنواع الميكانيكية أو الإلكترونية.
لوحة ووضع العلامات
اللوحة مجهزة بمقابض تشغيل وأضواء مؤشرة ونوافذ مراقبة شفافة. يتم وضع علامة واضحة على كل دائرة لسهولة التعرف عليها وتشغيلها.
كتل طرفية محايدة وتأريض
يستخدم للتوصيل المركزي للموصلات المحايدة (N) والموصلات الأرضية الواقية (PE)، مما يضمن نظام تأريض موثوق.
أجهزة تخفيف الضغط والحماية
يتم توفير قنوات تخفيف الضغط في الجزء العلوي من مقصورات التوصيل والكابلات، لتوجيه غازات الضغط العالي بعيدًا أثناء الأعطال الداخلية. يصل مستوى حماية الخزانة إلى IP40، مع نوافذ مراقبة شفافة.
1. مزايا المنتج الأساسية
1. تصميم وحدات، تكوين مرن: يعتمد هيكل وحدات قياسي مع مكونات مثبتة على سكة TH35-7.5، مما يسمح بتركيبة مرنة وفقًا للمتطلبات، والتكيف مع كميات الدوائر المختلفة واحتياجات التكوين.
2. حجم صغير، تركيب مريح: هيكل مدمج ذو مساحة صغيرة. متوفر في أنواع مثبتة على السطح ومثبتة على سطح متساطح، ومناسبة للمواقع السكنية والتجارية والصناعية وغيرها، مع تركيب بسيط وسريع.
3. حماية آمنة وموثوقة ومتعددة: مستوى حماية الغلاف لا يقل عن IP2XC، مما يمنع بشكل فعال دخول الأجسام الغريبة. مجهزة بحماية من التسرب والحمل الزائد والدوائر القصيرة، مما يضمن السلامة الكهربائية.
4. التكوين المرن، القدرة على التكيف القوية: التكوين الاختياري لقواطع الدائرة المصغرة، والمفاتيح العازلة، وأجهزة التيار المتبقي، وأجهزة الحماية من زيادة التيار، وعدادات الواط/ساعة، وما إلى ذلك، لتلبية متطلبات سيناريوهات استهلاك الطاقة المختلفة.
5. قوي ومتين، عمر خدمة طويل: مصنوع من صفائح فولاذية ملفوفة على البارد عالية الجودة أو الفولاذ المقاوم للصدأ، مع طلاء مضاد للتآكل مطلي بالفوسفات والكهرباء الساكنة، مما يوفر مقاومة عالية للصدمات.
6. قابلية جيدة للتبديل، وسهولة الصيانة: تتميز المكونات الموجودة في نفس السلسلة بأبعاد تركيب موحدة وقابلة للتبديل، مما يسهل توسيع القدرة المستقبلية، والتعديل التحديثي، والصيانة اليومية.
7. فعالية عالية من حيث التكلفة: تكلفة منخفضة، تركيب بسيط، صيانة اقتصادية - إنها معدات توزيع الطاقة الأكثر فعالية من حيث التكلفة في أنظمة التوزيع الطرفية.
2. خدمة الحياة
في ظل ظروف التشغيل القياسية والاستخدام الصحيح، يمكن أن يصل عمر خدمة التصميم الإجمالي لصندوق التوزيع إلى 10 إلى 15 عامًا.
① عمر العلبة: مصنوعة من صفائح فولاذية مدلفنة على البارد عالية الجودة أو الفولاذ المقاوم للصدأ، مع معالجة مضادة للتآكل بالرش الفوسفاتي والكهروستاتيكي. في ظل الظروف الداخلية العادية، يمكن أن تصل مدة الخدمة إلى أكثر من 15 عامًا.
② عمر المكونات: تتمتع قواطع الدائرة المصغرة بعمر ميكانيكي يتراوح من 10,000 إلى 20,000 عملية وعمر كهربائي يتراوح من 4,000 إلى 8,000 عملية، ويمكن استخدامها لأكثر من 10 سنوات في ظل ظروف التشغيل العادية. تتمتع الأجهزة الحالية المتبقية بدورة تقادم للمكونات الإلكترونية تتراوح ما بين 8 إلى 10 سنوات تقريبًا. تتمتع أجهزة الحماية من زيادة التيار بعمر افتراضي متناقص اعتمادًا على عدد ضربات الصواعق وتأثيرات الجهد الزائد، وتتطلب بشكل عام الفحص أو الاستبدال كل 5 إلى 8 سنوات.
1. الصيانة اليومية
1. فحص المظهر والبيئة: تحقق أسبوعيًا مما إذا كانت العلبة مشوهة أو صدئة، وما إذا كانت هناك أجسام غريبة أو تراكم مياه داخل الصندوق، وما إذا كانت درجة الحرارة والرطوبة حول صندوق التوزيع ضمن نطاقات محددة.
2. مراقبة معلمات التشغيل: مراقبة يومية ما إذا كانت قراءات التيار والجهد لكل دائرة طبيعية، وما إذا كانت أضواء المؤشر تظهر بشكل صحيح، وما إذا كانت هناك أي إنذارات أو روائح غير طبيعية.
3. اختبار RCD: اضغط شهريًا على زر "اختبار" الموجود على جهاز التيار المتبقي (RCD) للتأكد مما إذا كان يعمل بحساسية وموثوقية، مما يضمن أن وظيفة الحماية من التسرب طبيعية.
4. فحص تشديد الأطراف: تحقق كل ستة أشهر مما إذا كانت أطراف التوصيل الواردة/الصادرة، والمحطات المحايدة، وكتل أطراف التوصيل الأرضية مفكوكة. تشديد على الفور إذا تم العثور على رخاوة.
5. التنظيف الداخلي: استخدم مكنسة كهربائية أو هواء مضغوط جاف مرة واحدة على الأقل سنويًا لتنظيف الغبار داخل الصندوق، مع التركيز على أسطح قواطع الدائرة الكهربائية والتوصيلات الطرفية.
6. فحص SPD: تحقق سنويًا مما إذا كانت نافذة إشارة الحالة لجهاز الحماية من زيادة التيار (SPD) طبيعية (أخضر = عادي / أحمر = فاشل). استبدله فورًا في حالة الفشل.
7. فحص الملصقات: تحقق كل ستة أشهر مما إذا كانت ملصقات الدوائر واضحة وكاملة. استبدل أو أكمل أي شيء مفقود أو باهت لمنع التشغيل غير الصحيح.
2. أنظمة السلامة
1. مبدأ تشغيل انقطاع التيار الكهربائي: قبل إجراء الصيانة، يجب فصل مصدر الطاقة الرئيسي. - اتباع إجراءات قطع التيار الكهربائي والتحقق من الجهد وتعليق لافتات "عدم الإغلاق" بدقة. العمل المباشر ممنوع منعا باتا.
2. التحقق من الجهد والتأريض: قبل الاتصال بالموصلات، استخدم كاشف الجهد للتحقق من عدم وجود جهد. فقط بعد التأكد من عدم وجود جهد يمكن أن يبدأ العمل. قم بتركيب أسلاك التأريض عند الضرورة.
3. معدات الحماية الشخصية: يجب أن يحمل المشغلون شهادات صالحة وأن يعملوا وفقًا للوائح. قم بارتداء أحذية عازلة وقفازات عازلة، والوقوف على حصيرة عازلة أثناء التشغيل.
4. لا يوجد تشغيل تحت الحمل: يمنع منعا باتا فتح أو إغلاق قواطع الدائرة أو عزل المفاتيح تحت الحمل. لا يتم التشغيل إلا بعد التأكد من فصل الحمولة.
5. إجراءات التعامل مع الأخطاء: في حالة الطوارئ مثل الدخان أو الحريق، افصل مصدر الطاقة الرئيسي على الفور واستخدم مطفأة حريق تعمل بالمسحوق الجاف لإطفاء الحريق. لا تستخدم الماء.
6. متطلبات سجل الصيانة: بعد كل عملية صيانة، قم بإكمال سجلات الصيانة بما في ذلك تاريخ الصيانة ومحتوى الصيانة والمشكلات التي تم العثور عليها ونتائج المعالجة. إنشاء ملفات المعدات.
1. المباني السكنية: يستخدم لتوزيع الطاقة الطرفية وحماية الإضاءة الداخلية والمقابس ومكيفات الهواء والأحمال الكهربائية الأخرى في المباني السكنية والشقق والفلل.
2. المباني التجارية: تستخدم لتزويد الطاقة للإضاءة وتكييف الهواء والمصاعد وغيرها من المعدات في مراكز التسوق ومحلات السوبر ماركت ومباني المكاتب والفنادق والمطاعم والمؤسسات التجارية الأخرى.
3. المنشآت الصناعية: تستخدم لتوزيع الطاقة والتحكم في المعدات الصناعية (المحركات والمضخات والمراوح وغيرها) في ورش المصانع وخطوط الإنتاج.
4. المرافق العامة: تستخدم للإضاءة وتوزيع الطاقة في الأماكن العامة مثل المدارس والمستشفيات وصالات الألعاب الرياضية ومراكز المعارض ومباني المكاتب الحكومية.
1. المخاطر البيئية
1. خطر ارتفاع درجة الحرارة الزائدة: عندما يتم تركيب صندوق التوزيع في مناطق سيئة التهوية، تحت أشعة الشمس المباشرة، أو بالقرب من مصادر الحرارة، ترتفع درجة الحرارة الداخلية، مما يؤدي إلى تسريع تقادم المكونات، وتقليل عمر الخدمة، وفي الحالات الشديدة، يسبب سوء تشغيل قاطع الدائرة الكهربائية أو الاحتراق.
2. خطر الرطوبة والتكثيف: تتسبب الرطوبة العالية في تكثيف الأجزاء العازلة داخل الصندوق، مما يقلل من مقاومة العزل، مما قد يؤدي إلى حدوث دوائر قصيرة من مرحلة إلى أخرى، أو تسرب، أو تفريغ زحف، مما يعرض السلامة الشخصية للخطر.
3. خطر تلوث الغبار: يتراكم الغبار الموصل على قواطع الدائرة والأسطح الطرفية، مما يقلل من مسافة الزحف، مما قد يتسبب في تفريغ جزئي، أو أخطاء في الدائرة القصيرة، أو ضعف الاتصال مما يؤدي إلى ارتفاع درجة الحرارة.
4. خطر الغاز المسببة للتآكل: تؤدي الغازات المسببة للتآكل في المصانع الكيماوية، ومرافق معالجة مياه الصرف الصحي، والمواقع المماثلة إلى تآكل الأجزاء المعدنية، مما يتسبب في صدأ الصناديق، والأكسدة الطرفية، وزيادة مقاومة التلامس، والتدفئة المكثفة.
5. خطر تأثير الاهتزاز: قد يؤدي القرب من معدات الاهتزاز الكبيرة إلى ارتخاء الطرف وإزاحة آليات قاطع الدائرة الداخلية، مما يؤثر على موثوقية الاتصال ودقة الحماية.
6. خطر دخول المياه: عند تركيبها في الطوابق السفلية أو المناطق المنخفضة، قد تتسبب الأمطار الغزيرة أو انفجارات الأنابيب في دخول المياه، مما يؤدي إلى حدوث دوائر قصيرة، أو تسرب، أو حتى تخريد المعدات.
7. خطر زيادة الجهد الزائد: قد تدخل الصواعق أو تبديل الجهد الزائد إلى صندوق التوزيع عبر الخطوط، مما قد يؤدي إلى إتلاف أجهزة الحماية من زيادة التيار أو المكونات الإلكترونية، مما يتسبب في تلف المعدات أو فقدان البيانات.
2. قيود التثبيت
1. يجب ألا تتجاوز درجة الحرارة المحيطة +40 درجة مئوية، ولا تقل عن -5 درجة مئوية. يجب ألا يتجاوز متوسط درجة الحرارة خلال أي فترة 24 ساعة +35 درجة مئوية.
2. التركيب والاستخدام الداخلي. يجب ألا يتجاوز الارتفاع في موقع التثبيت 2000 متر.
3. يجب ألا تزيد الرطوبة النسبية للهواء المحيط عن 50% عند درجة حرارة قصوى +40 درجة مئوية.
4. يجب ألا يتجاوز ميل تركيب المعدات من المستوى الرأسي 5 درجات. يجب تركيب المعدات في مواقع خالية من الاهتزازات والتأثيرات الشديدة، فضلاً عن ظروف التآكل التي قد تؤدي إلى تلف المكونات الكهربائية. إذا كان لدى المستخدم متطلبات خاصة، فيجب حلها من خلال التفاوض مع الشركة المصنعة.
عند تقديم الطلب، يجب على العميل تقديم المعلومات التالية:
1. مخطط الدائرة الرئيسية ومخطط نظام الخط الواحد.
2. الرسم التخطيطي للدائرة الثانوية.
3. الضميمة الأبعاد الخارجية.
