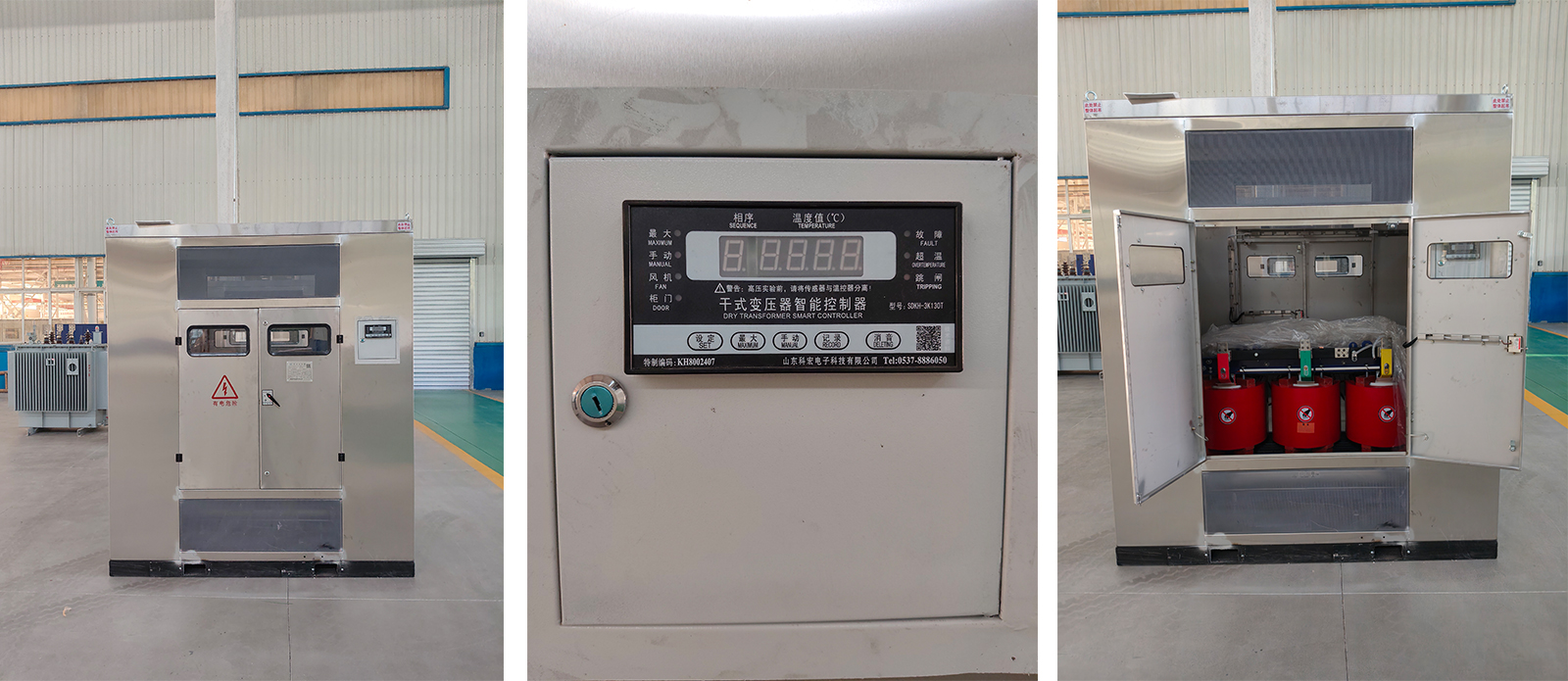

إعدادات معلمة وحدة التحكم في درجة حرارة المحول من النوع الجاف + دليل التشغيل الكامل

الطقس الحار !!! إجراء الاستخدام الصحيح المكون من 5 خطوات لجهاز التحكم في درجة حرارة المحول من النوع الجاف

الخطوة 1: التشغيل الأول للمعدات

قم بتوصيل جهاز التحكم في درجة الحرارة بشكل صحيح، ثم قم بتشغيل الطاقة. سوف تدخل وحدة التحكم في وضع التشغيل العادي. ستعرض منطقة الطور بالشاشة درجات الحرارة في الوقت الفعلي للملفات ثلاثية الطور A/B/C على التوالي.

الخطوة 2: التحقق من القيمة القصوى وركوب الدراجات ثلاثي المراحل

اضغط على زر "MAX" الموجود على اللوحة. ستعرض الشاشة فقط أعلى درجة حرارة بين اللفات ثلاثية الطور والمرحلة المقابلة لها، بينما يضيء ضوء مؤشر MAX. اضغط على زر "MAX" مرة أخرى للتبديل إلى وضع العرض الدوري ثلاثي الطور، وينطفئ ضوء مؤشر MAX.

الخطوة 3: تشغيل/إيقاف المروحة يدويًا

عندما لا يتم تشغيل التشغيل/الإيقاف التلقائي، اضغط على الزر "يدوي" لتشغيل المروحة بالقوة. سيضيء كل من ضوء المؤشر اليدوي وضوء مؤشر المروحة. اضغط على الزر "يدوي" مرة أخرى لإيقاف المروحة، وسيتم إيقاف تشغيل جميع مؤشرات العرض.

الخطوة 4: الاستعلام عن قيمة إعداد المعلمة وتعديلها

اضغط على زر "تعيين". تعرض الشاشة "P-000" ككلمة المرور الأولية. قم بتعديل كلمة المرور إلى "P-101". اضغط على زر "SET" لضبط المعلمات على 1. تمثل المعلمة رقم 1-080 درجة حرارة التوقف التلقائي للمروحة (افتراضي المصنع: 70 درجة مئوية أو 80 درجة مئوية). تمثل المعلمة رقم 2-100 درجة حرارة التشغيل التلقائي للمروحة (المصنع الافتراضي: 90 درجة مئوية أو 100 درجة مئوية). تمثل المعلمة رقم 3-130 درجة حرارة إنذار درجة الحرارة الزائدة للملف (افتراضي المصنع: 130 درجة مئوية). تمثل المعلمة رقم 4-150 درجة حرارة رحلة الملف (افتراضي المصنع: 150 درجة مئوية).

أثناء عملية إعداد المعلمة بأكملها، إذا لم يكن هناك تشغيل للزر لمدة 10 ثوانٍ متتالية، فسوف تخرج وحدة التحكم تلقائيًا من واجهة إعداد المعلمة وتعود إلى واجهة عرض درجة الحرارة العادية.

الخطوة 5: استرجاع وعرض سجلات العمليات التاريخية

اضغط على زر "التسجيل". تعرض الشاشة "HL1-0"، الذي يمثل استرجاع أحدث سجل لإيقاف التشغيل. استمر في الضغط على زر "التسجيل"، وستعرض الشاشة بالتسلسل أحدث السجلات للمرحلة A والمرحلة B والمرحلة C. عند عرض سجلات التشغيل، إذا لم يكن هناك تشغيل لمدة 20 ثانية متتالية، ستعود الشاشة تلقائيًا إلى واجهة عرض درجة الحرارة العادية.

فوائد استخدام جهاز التحكم في درجة الحرارة بالمحول من النوع الجاف بشكل صحيح

I. ضمان سلامة تشغيل المعدات

① يمنع الإرهاق الناتج عن ارتفاع درجة حرارة الملف: تقوم وحدة التحكم في درجة الحرارة بمراقبة درجة حرارة الملف في الوقت الفعلي. عندما تقترب درجة الحرارة من حد تحمل المادة العازلة (155 درجة مئوية للفئة F، 180 درجة مئوية للفئة H)، فإنها تصدر إنذارًا لدرجة الحرارة الزائدة أو أمر الإيقاف، مما يؤدي بشكل فعال إلى تجنب الدوائر القصيرة، انهيار العزل، أو حتى حوادث الحريق الناجمة عن الحرارة الزائدة.

② يوفر تحذيرًا مبكرًا من الأخطاء المحتملة: من خلال ملاحظة ما إذا كانت درجات الحرارة ثلاثية المراحل متوازنة وما إذا كان معدل ارتفاع درجة الحرارة غير طبيعي، يمكن اكتشاف مشكلات مثل تعطل المروحة وتشغيل التحميل الزائد وضعف التهوية مبكرًا، مما يؤدي إلى القضاء على الحوادث المحتملة في مهدها.

ثانيا. إطالة عمر خدمة المحولات

③ يبطئ تقادم العزل: يرتبط معدل تقادم المواد العازلة للمحولات من النوع الجاف ارتباطًا مباشرًا بدرجة الحرارة - لكل 8-10 درجة مئوية تتجاوز الحد المقدر، ينخفض عمر الخدمة إلى النصف. إن ضبط جهاز التحكم في درجة الحرارة بشكل صحيح (على سبيل المثال، تبدأ المروحة عند 100 درجة مئوية، وتتوقف عند 80 درجة مئوية) يحافظ على درجة حرارة اللف ضمن نطاق معقول، مما يضمن عمر تصميم يصل إلى 30 عامًا.

④ يتجنب الصدمات الحرارية غير الضرورية: تؤدي التقلبات المتكررة والجذرية في درجات الحرارة إلى تفاقم تمدد وانكماش المواد العازلة، مما يؤدي إلى حدوث تشققات صغيرة. تحافظ وحدة التحكم في درجة الحرارة على درجة حرارة مستقرة نسبيًا من خلال التحكم الدقيق في تشغيل/إيقاف المروحة.

ثالثا. تحسين الاقتصاد التشغيلي

⑤ توفير الطاقة وتقليل الاستهلاك: تبدأ المروحة تلقائيًا عندما تصل درجة الحرارة إلى 100 درجة مئوية وتتوقف تلقائيًا عند 80 درجة مئوية، مما يمنع تشغيل المروحة غير الفعال لفترة طويلة وتوفير استهلاك الطاقة الكهربائية. تستهلك المروحة الواحدة عادةً عدة مئات من الواط إلى كيلووات واحد؛ يمكن أن يؤدي التشغيل/الإيقاف عند الطلب إلى توفير تكاليف كهرباء كبيرة سنويًا.

⑥ تحسين موثوقية مصدر الطاقة: يمنع انقطاع التيار الكهربائي غير المخطط له الناتج عن التعثر في درجة الحرارة الزائدة، مما يضمن إمداد الطاقة الطبيعي للإنتاج والحياة اليومية. بالنسبة لمواقع التحميل الأساسية مثل مراكز البيانات والمستشفيات، يرتبط التشغيل الموثوق لوحدة التحكم في درجة الحرارة ارتباطًا مباشرًا باستمرارية إمداد الطاقة.

رابعا. تقليل تكاليف التشغيل والصيانة

⑦ تمكين التشغيل غير المراقب: تتميز وحدات التحكم الذكية في درجة الحرارة بوظائف المراقبة التلقائية والتحكم التلقائي وإنذار الأخطاء والاتصال عن بعد (واجهة RS485)، ويمكن دمجها في أنظمة أتمتة توزيع الطاقة، مما يقلل بشكل كبير من تكرار عمليات الفحص اليدوي.

⑧ تمكين موقع الخطأ السريع: تسجل وظيفة "الصندوق الأسود" لوحدة التحكم درجة حرارة الملف ثلاثي المراحل وحالة التشغيل قبل انقطاع التيار الكهربائي، مما يسمح لموظفي الصيانة بتحليل سبب الأخطاء بسرعة وتقصير وقت الإصلاح.
