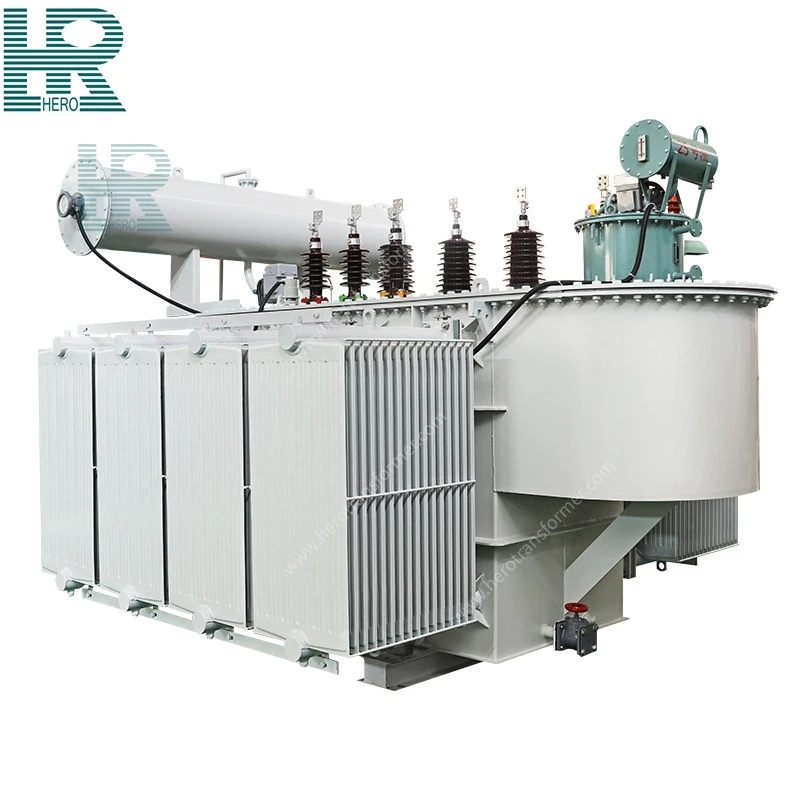

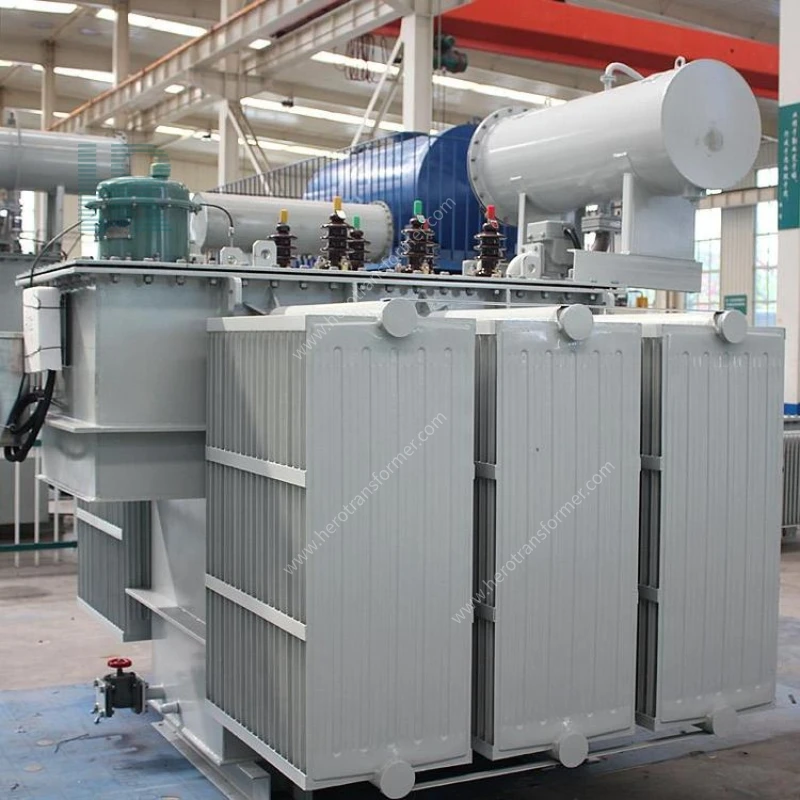

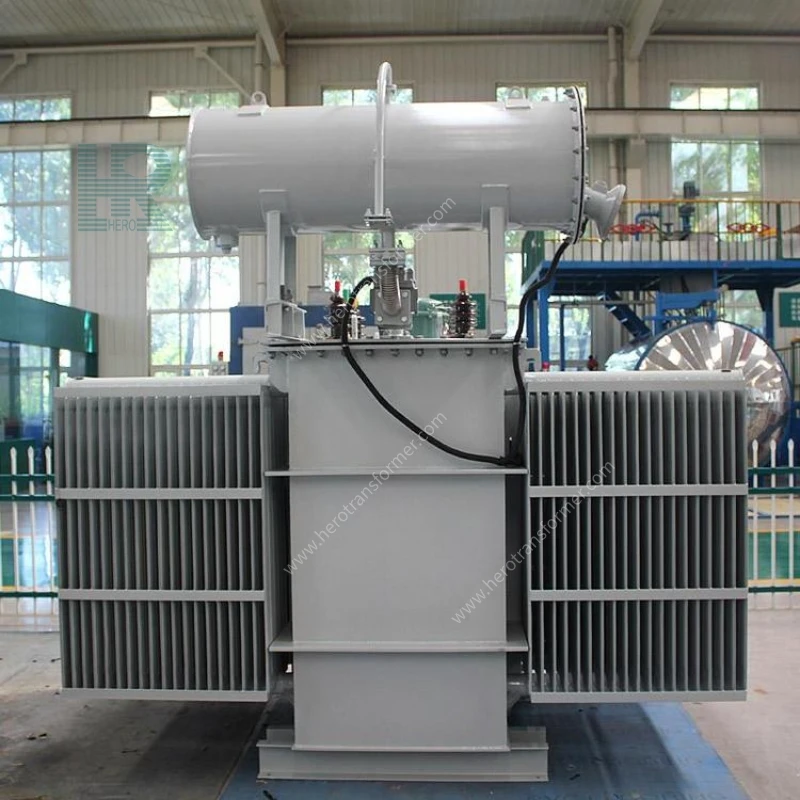

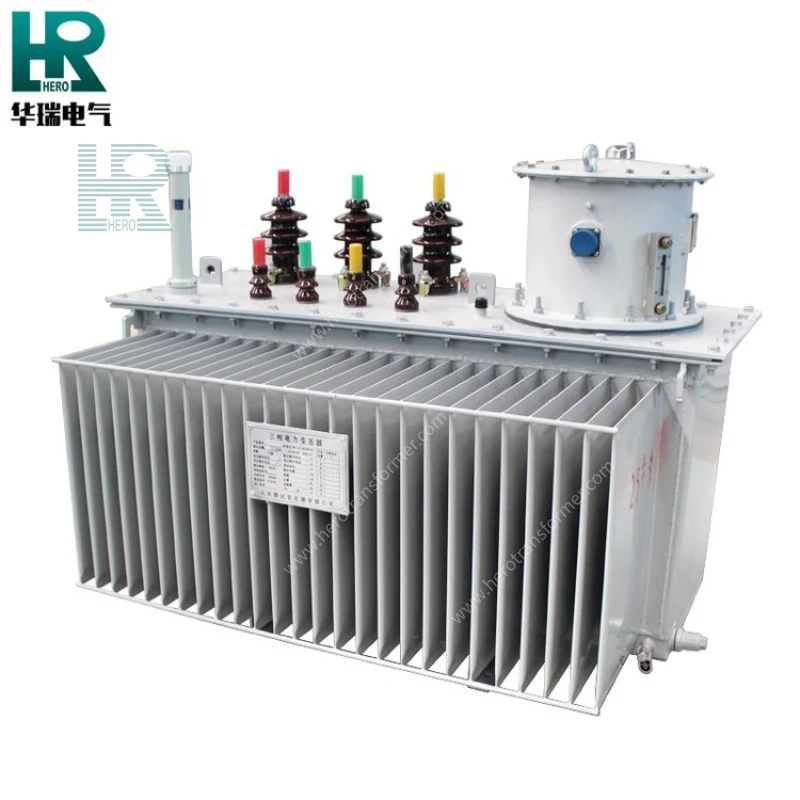

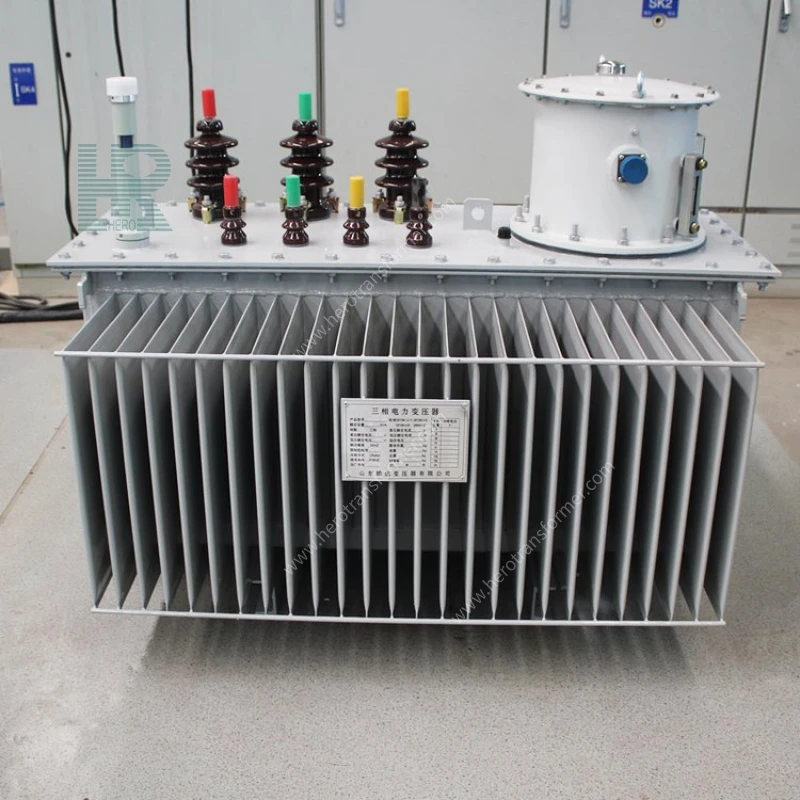

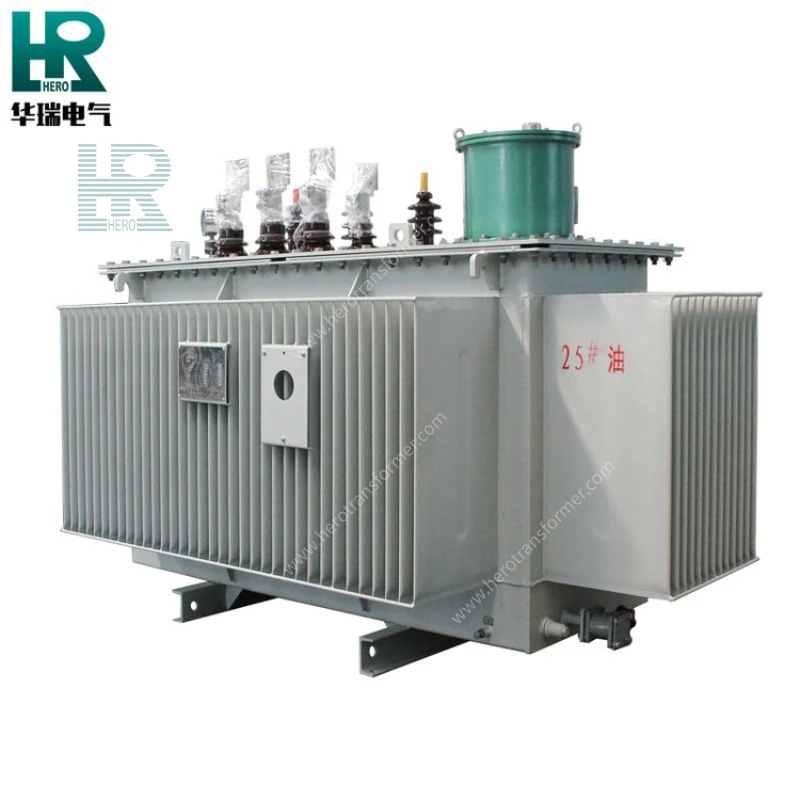

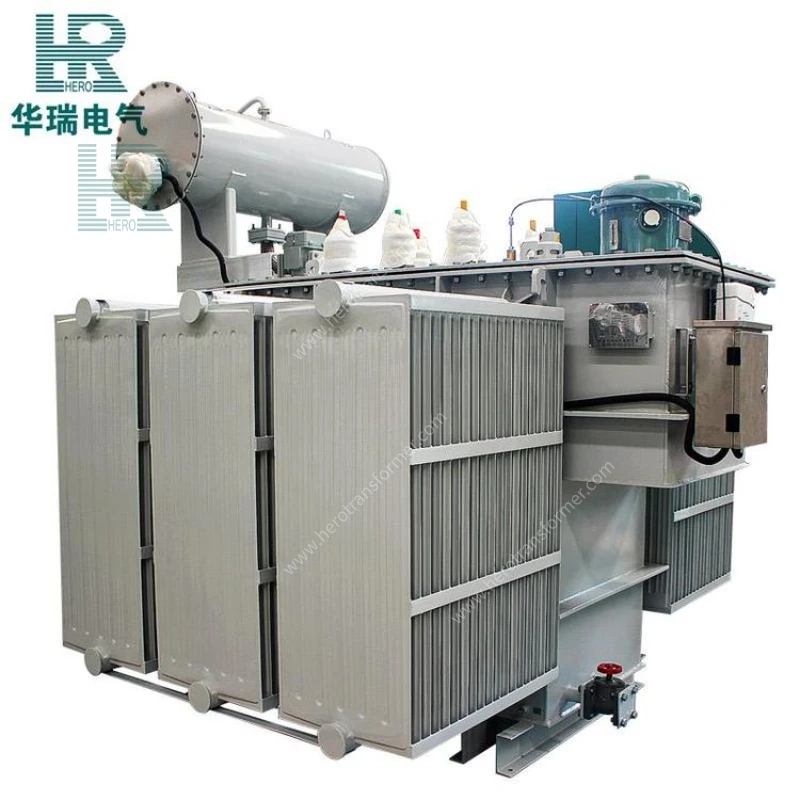

عند التحميل، محول مغمور لتغيير الزيت
محول تغيير الصنبور عند التحميل هو محول طاقة OLTC يعتمد على محول تقليديمحول مغمور بالزيت، مجهز بنظام تغيير الصنبور عند التحميل (OLTC). يسمح هذا المحول المزود بمغير الصنبور عند التحميل (OLTC) بتعديل جهد الخرج تلقائيًا أو يدويًا دون انقطاع مصدر الطاقة أو فصل الحمل.
مبدأ عملها الأساسي هو: يتم ضبط الصنابير المتعددة (أطراف الصنبور) على ملف الجهد العالي أو الجهد المتوسط للمحول عبر تغيير الصنبور عند التحميل. أثناء عملية التحميل، يتم تبديل مواضع الصنبور بسلاسة، وبالتالي تغيير نسبة دورات المحول وتحقيق تحكم دقيق ومستقر في جهد الخرج. يُستخدم محول On Load Tap Changer هذا على نطاق واسع في عقد شبكة الطاقة والمؤسسات الصناعية والتعدين وسيناريوهات استهلاك الطاقة العالية حيث يكون استقرار الجهد مهمًا للغاية، وهو جهاز أساسي لضمان جودة الطاقة.
يتيح المحول المزود بمبدل الحنفية عند التحميل (OLTC) إمكانية الضبط السلس لجهد الخرج أثناء تشغيل المحول بشكل طبيعي وعدم انقطاع الحمل، مما يضمن استمرارية واستقرار مصدر الطاقة.
مجهزة بشكل نموذجي بنطاق صنبور يبلغ ±8×1.25% أو ±9×1.25%، مما يوفر مستويات متعددة لتنظيم الجهد وتعويضًا دقيقًا لانخفاض جهد الخط، مما يضمن بقاء جهد الخرج ثابتًا ضمن النطاق المقبول.
تتيح آلية التشغيل الكهربائي تنظيم الجهد السريع عن بعد أو تلقائيًا، مع زمن استجابة يتراوح عادة من 5 إلى 15 ثانية لكل مستوى، مما يتكيف مع احتياجات التقلبات السريعة في أحمال الشبكة.
يمكن تجهيزه بوحدة تحكم الجهد التلقائي (AVC) لتحديد وتنفيذ أوامر تنظيم الجهد تلقائيًا بناءً على إشارة جهد الخرج، مما يحقق التشغيل غير المراقب.
مناسب بشكل خاص للسيناريوهات التي تحتوي على تغيرات كبيرة في الأحمال وتقلبات حادة في الجهد (مثل المعادن، ودرفلة الفولاذ، والسكك الحديدية المكهربة، وما إلى ذلك)، مما يعمل على تحسين جودة الطاقة بشكل فعال.
استخدام تكنولوجيا تحويل التحول المقاوم أو التفاعلي، مما يضمن عدم حدوث انحناء أو دوائر قصيرة أثناء التبديل، مما يؤدي إلى تبديل سلس وموثوق.
عادةً ما تكون مبدلات الحنفية المحملة مجهزة بعداد تشغيل وواجهة مراقبة جودة الزيت عبر الإنترنت، والتي يمكنها تسجيل عدد عمليات التبديل وتوفير تحذيرات مبكرة لاحتياجات الصيانة.
| غرض | نطاق المعلمة / الوصف |
| القدرة المقدرة | 4000 كيلو فولت أمبير ~ 31500 كيلو فولت أمبير (التخصيص متاح) |
| الجهد العالي المقدر | 6 كيلو فولت ~ 110 كيلو فولت (مستويات الجهد قابلة للتخصيص) |
| الجهد المنخفض المقدر | 0.4 كيلو فولت ~ 35 كيلو فولت (التخصيص متاح) |
| طريقة تنظيم الجهد | تغيير الضغط عند التحميل (OLTC) |
| اضغط على النطاق | ±8×1.25% / ±9×1.25% / ±10×1.25% / ±2×2.5% (المستخدم اختياري) |
| اضغط على نوع التبديل | مفتاح الصنبور عند التحميل الفراغي / مفتاح الصنبور المغمور بالزيت عند التحميل (الانتقال المقاوم / التفاعلي) |
| طريقة التبريد | ONAN (التبريد الذاتي المغمور بالزيت) / ONAF (تبريد الهواء المغمور بالزيت) / OFAF (تبريد الهواء القسري لتدوير الزيت) |
| مجموعة الاتصال | Dyn11، Yyn0، YNd11، Yy0، إلخ (اختياري) |
| فئة مقاومة الحرارة العازلة | الفئة أ (105 درجة مئوية) |
| مقاومة الجهد | 4% ~ 12% (حسب السعة ومستوى الجهد) |
| خسائر | يتوافق مع GB 20052، IEC 60076، DOE 2016، ANSI C57.12، وما إلى ذلك؛ التحسين منخفض الخسارة متاح |
| عدد المراحل | مرحلة واحدة / ثلاث مراحل |
| التردد المقدر | 50 هرتز / 60 هرتز |
| حد ارتفاع درجة الحرارة | ارتفاع درجة حرارة الزيت العليا ≥ 60 كلفن الحد الأقصى لارتفاع درجة حرارة الملف ≥ 65 كلفن |
| نطاق درجة الحرارة المحيطة | -40℃ ~ +45℃ |
| منظم الجهد | وحدة تحكم الجهد التلقائي الاختيارية (AVC)؛ يدعم الاتصال عن بعد (RS485 / IEC 61850) |
بحاجة الىعلى تحميل محول مبدل الصنبورلشبكة الطاقة أو المنشأة الصناعية أو عملية التعدين أو مشروع الطاقة المتجددة؟ أرسل إلى HUARUI السعة المطلوبة، وجهد الإدخال/الإخراج، ونطاق الصنبور، ومواد اللف، وطريقة التبريد، والمعايير المعمول بها. سيقوم فريقنا الهندسي بتكوين مناسبمحول مع مبدل الصنبور عند التحميل (OLTC)وتقديم المواصفات الفنية وعرض أسعار المشروع.
جوهر
مصنوع من صفائح فولاذية سيليكونية مغلفة عالية النفاذية وموجهة نحو الحبوب، مما يقلل بشكل فعال من خسائر التيار الدوامي والتباطؤ.
اللفات ذات الجهد العالي والمنخفض
ملفوف بسلك نحاسي أو ألومنيوم عالي الجودة. يحتوي الملف عالي الجهد على عدة نقرات للاتصال بمغير الصنبور عند التحميل.

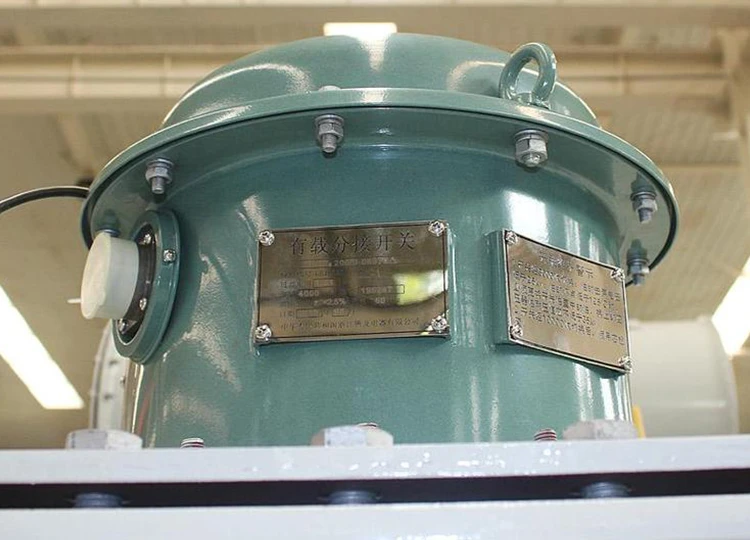

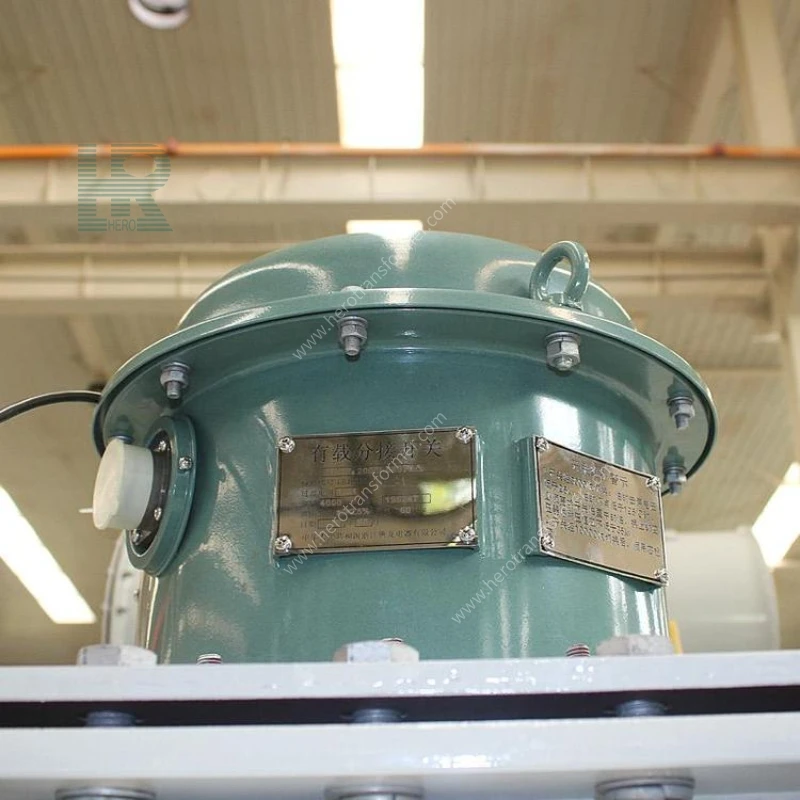

مغير النقر عند التحميل (المكون الأساسي)
مقسم إلى جزأين رئيسيين: مفتاح التحويل ومحدد الصنبور، ويعملان معًا لتبديل الصنابير تحت الحمل. تشمل الأنواع الشائعة نوع مفتاح الفراغ ونوع مفتاح التحويل المغمور بالزيت.
آلية التشغيل الكهربائية
يتم تركيبها على الجدار العلوي أو الجانبي لخزان المحول، بما في ذلك المحرك، وترس التخفيض، ومؤشر الموضع، ودوائر التحكم، مما يتيح تنظيم الجهد الكهربائي أو التلقائي.
جهاز التحكم التلقائي في الجهد (AVC)
جهاز تحكم ذكي يراقب جهد الخرج في الوقت الفعلي ويقارنه بالقيمة المحددة، ويصدر تلقائيًا أوامر زيادة أو تقليل الجهد.
زيت عازل
زيت معدني أو زيت إستر طبيعي صديق للبيئة (FR3)، يوفر وظائف العزل وتبديد الحرارة وإطفاء القوس الكهربائي. يجب أن يكون الزيت الموجود في غرفة تبديل مبدل الصنبور مستقلاً أو متصلاً بخزان الزيت الرئيسي.
ملحقات الحماية
بالإضافة إلى مرحلات الغاز القياسية، وصمامات تخفيف الضغط، ومقاييس حرارة الزيت، وأجهزة قياس مستوى الزيت، يتم تضمين أجهزة أمان إضافية مثل عدادات عمل مغير الصنبور، وأجهزة مراقبة ضغط الزيت، والأغشية المقاومة للانفجار.
1. مزايا المنتج الأساسية
① جودة الجهد المستقرة والموثوقة: يعمل تغيير الصنبور عند التحميل على تعويض انخفاض جهد الخط بشكل فعال، مما يضمن بقاء الجهد عند طرف المستخدم ثابتًا ضمن النطاق القياسي، وهو مناسب بشكل خاص للسيناريوهات ذات خطوط إمداد الطاقة الطويلة وتقلبات الحمل الكبيرة.
② استمرارية إمداد الطاقة العالية: لا تؤدي عملية تنظيم الجهد إلى مقاطعة الحمل، مما يتجنب انقطاع الإنتاج والخسائر الاقتصادية الناجمة عن انقطاع التيار الكهربائي أثناء تنظيم الجهد، وهو مناسب بشكل خاص للمؤسسات الصناعية والتعدينية ذات الإنتاج المستمر.
③ درجة عالية من الأتمتة: بالاشتراك مع وحدة التحكم الأوتوماتيكية AVC، فإنها تحقق تنظيم الجهد التلقائي، مما يقلل بشكل كبير من التدخل اليدوي ويتكيف مع اتجاه تطوير الشبكات الذكية والمحطات الفرعية غير المأهولة.
④ عمر المعدات الممتد: يمنع جهد الخرج المستقر تلف المعدات الكهربائية بسبب الجهد العالي أو المنخفض بشكل مفرط، مما يحمي معدات التحميل النهائية بشكل غير مباشر ويطيل عمر النظام الإجمالي.
⑤ سيناريوهات التطبيق المرنة: يمكن استخدامه في المحولات الرئيسية للمحطات الفرعية وتوزيع الطاقة الصناعية؛ إنه يدعم التشغيل ثلاثي الطور وأحادي الطور؛ لديها تغطية واسعة النطاق لتلبية الاحتياجات الهندسية المختلفة.
⑥ التسامح القوي مع الأخطاء: عندما يفشل مغير الصنبور عند التحميل، يمكن التبديل إلى وضع التشغيل الالتفافي أو يتم قفله يدويًا إلى موضع صنبور معين لضمان استمرار المحول في توفير الطاقة (تشغيل التخفيض)، وتجنب انقطاع التيار الكهربائي بالكامل.
2. خدمة الحياة
في ظل ظروف التشغيل القياسية والصيانة القياسية، يمكن أن يصل عمر خدمة جسم المحول إلى 20-30 عامًا، مقارنة بالمحولات العادية المغمورة بالزيت. يتراوح العمر التشغيلي لمغير الصنبور عند التحميل عادةً من 200000 إلى 500000 دورة (اعتمادًا على الطراز وقدرة التبديل)، مما يتطلب صيانة منتظمة أو استبدال قلب مغير الصنبور وفقًا لمطالبات عداد التشغيل.
1. صيانة خاصة لمبدل الصنبور عند التحميل
① تسجيل عدد العمليات: سجل بانتظام قراءات عداد تشغيل مبدل الصنبور عند التحميل. عندما يقترب عدد العمليات التراكمية من دورة الصيانة التي حددتها الشركة المصنعة (عادة من 50000 إلى 100000 مرة)، يجب جدولة الصيانة.
② اختبار جودة زيت غرفة المفاتيح الكهربائية: تتدهور جودة الزيت في غرفة تبديل مبدل الصنبور بشكل أسرع من خزان الزيت الرئيسي (بسبب الانحناء أثناء التبديل). يوصى بأخذ عينات من الزيت واختباره كل سنة أو سنتين أو كل 5000 عملية، مع تصفيته أو استبداله حسب الضرورة.
③ فحص الآلية الكهربائية: قم بفحص المحرك وعلبة التروس ومفاتيح الحد وأجهزة الكبح لآلية التشغيل الكهربائية بانتظام لضمان التشغيل المرن والإشارة الدقيقة للموقع.
④ معايرة وحدة التحكم: قم بمعايرة إعدادات وحدة التحكم في الجهد التلقائي (AVC) ودقة أخذ عينات الجهد ووظائف الاتصال بانتظام لضمان منطق تنظيم الجهد التلقائي الصحيح.
⑤ اختبار التبديل: أثناء صيانة انقطاع التيار الكهربائي، يمكن إجراء اختبار تبديل مبدل الصنبور اليدوي/الكهربائي كامل النطاق للتحقق مما إذا كانت مؤشرات كل صنبور متسقة وما إذا كان التبديل سلسًا وبدون ضوضاء غير طبيعية.

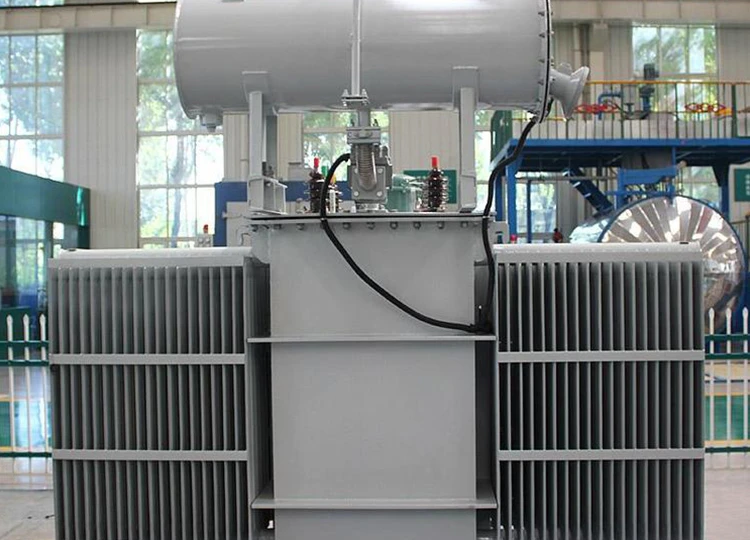

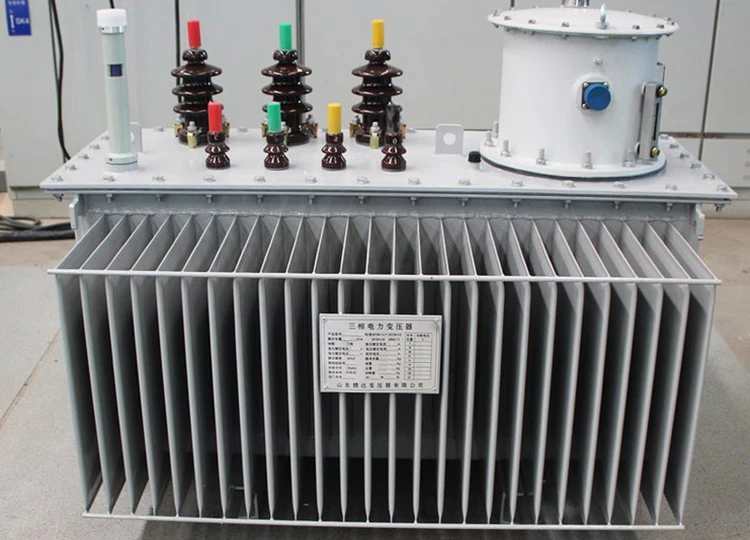

2. الصيانة الروتينية للمحولات (مثل المحولات التي تعمل بالزيت)
① الفحص اليومي: التحقق من مستوى الزيت، ودرجة حرارة الزيت، وصوت التشغيل؛ استكشاف أخطاء تسرب الزيت والمشاكل الأخرى.
② اختبار جودة الزيت: اختبار روتيني لخزان الزيت الرئيسي، بنفس تردد المحولات العادية التي تعمل بالزيت.
③ فحص المكونات: تحقق من الملحقات الوقائية مثل مرحلات الغاز وصمامات تخفيف الضغط.
④ التنظيف وتبديد الحرارة: قم بتنظيف الغبار والحطام من سطح المبرد بانتظام.
3. لوائح السلامة (مثل المحولات التي تعمل بالزيت، مع احتياطات السلامة الإضافية لعمليات تنظيم الجهد)
① احتياطات السلامة لعمليات تنظيم الجهد: يجب إجراء عمليات تنظيم الجهد عند التحميل فقط بعد التأكد من أن دائرة أخذ عينات الجهد طبيعية وأن معلمات وحدة التحكم صحيحة. بالنسبة لتنظيم الجهد التلقائي عن بعد، تأكد من عدم قيام أي موظف بأداء عمل مباشر في الموقع.
② عمليات عدم التحميل محظورة: يُمنع منعا باتا استخدام مغير الصنبور بدون تحميل لتنظيم الجهد تحت الحمل (وهذا يمكن أن يسبب الانحناء والإرهاق بسهولة). يجب أن يعتمد تغيير الصنبور عند التحميل على مبدل الصنبور المخصص عند التحميل.
③ متطلبات السلامة الأخرى هي نفسها بالنسبة للمحولات المغمورة بالزيت (اختبار انقطاع التيار الكهربائي، الوقاية من الحرائق والانفجارات، السلامة البيئية، وما إلى ذلك).
1. محطات شبكة الكهرباء الفرعية: باعتبارها المحول الرئيسي في المحطات الفرعية الإقليمية، يتم ضبطها تلقائيًا لضمان جودة الطاقة أثناء تقلبات جهد الشبكة.
2. الشركات الصناعية والتعدين: في الصناعات ذات استهلاك الطاقة العالي وتقلبات الحمل الشديدة، مثل الصلب والمعادن والمواد الكيميائية وصناعة الورق والمنسوجات، فإنها تضمن فلطية مستقرة لمعدات الإنتاج.
3. السكك الحديدية المكهربة: باعتبارها المحول الرئيسي في محطات الجر الفرعية، فإنها تتكيف مع تغيرات الحمل الجذرية الناتجة عن تشغيل القطار، مما يضمن استقرار جهد شبكة الاتصال.
4. مراكز البيانات والتصنيع الدقيق: في التطبيقات ذات متطلبات جودة الجهد العالي للغاية، تعمل محولات تغيير الصنبور عند التحميل جنبًا إلى جنب مع أنظمة UPS لضمان جودة الطاقة.
5. توصيل شبكة الطاقة الجديدة: كمحطة فرعية تصاعدية لمزارع الرياح الكبيرة ومحطات الطاقة الكهروضوئية، فإنها تتكيف مع تغيرات الجهد الناتجة عن التقلبات في مخرجات توليد الطاقة الجديدة.
6. شبكة التوزيع الحضرية: تستخدم كمنظم جهد خطي أو محول توزيع في نهاية خطوط التوزيع لمسافات طويلة أو في المناطق ذات الأحمال الكثيفة.
1. المخاطر البيئية (مثل المحولات التي تعمل بالزيت، بالإضافة إلى مخاطر محددة تتعلق بتنظيم الجهد الكهربائي)
بالإضافة إلى المخاطر البيئية للمحولات التقليدية التي تعمل بالزيت (التلوث الناتج عن التسرب، والتقادم بسبب درجات الحرارة العالية، والتشغيل في درجات حرارة منخفضة، والتآكل/رذاذ الملح، والحرائق، والضوضاء، والاهتزاز، وما إلى ذلك)، تتطلب مبدلات الحنفية التي يتم تشغيلها اهتمامًا خاصًا لما يلي:
1. خطر الانحناء: تعمل مبدلات الصنبور عند التحميل على توليد أقواس أثناء التبديل. من الضروري التأكد من أن الزيت العازل الموجود في غرفة التبديل ذو نوعية جيدة ولديه أداء كافٍ لإطفاء القوس. لا تعاني مبدلات الحنفية من النوع الفراغي من هذه المشكلة ولا تتأثر بتدهور جودة الزيت.
2. خطر فشل جهاز التحكم: قد يؤدي فشل جهاز التحكم التلقائي في الجهد (AVC) إلى تنظيم الجهد بشكل غير صحيح أو الفشل في التشغيل. ينبغي تكوين خطة تكرار وحدة التحكم المزدوجة أو خطة تشغيل الطوارئ اليدوية.
3. خطر فشل آلية المحرك: قد يتسبب فشل المحرك أو علبة التروس في انحشار مغير الصنبور في الوضع المتوسط. يجب تكوين جهاز التشغيل اليدوي كنسخة احتياطية للطوارئ.
4. خطر انقطاع الاتصالات: في سيناريوهات المراقبة عن بعد، تأكد من وجود روابط اتصالات متكررة وموثوقة لمنع فقدان أوامر تنظيم الجهد بسبب انقطاع الاتصالات.
2. قيود التثبيت (مثل المحولات التي تعمل بالزيت)
إن قيود تركيب المحولات التقليدية التي تعمل بالزيت (قيود التثبيت الداخلي، وقيود المساحة، والامتثال للسلامة من الحرائق، والتوافق مع الارتفاع، وما إلى ذلك) قابلة للتطبيق بالكامل. ملاحظات إضافية:
يجب حجز مساحة تشغيل وصيانة كافية لصندوق التحكم في مبدل الصنبور عند التحميل (عادةً ≥ 800 مم في الأمام).
يجب وضع قنوات كابل التحكم بشكل منفصل ومعزول عن كابلات الطاقة لتجنب التداخل الكهرومغناطيسي الذي يؤثر على إشارات جهاز التحكم.
يدعم هذا المنتج التخصيص الشخصي كامل الأبعاد. أبعاد التخصيص الرئيسية هي كما يلي:
| البعد التخصيص | النطاق/الوصف الاختياري |
| القدرة والجهد | 4000 كيلو فولت أمبير ~ 100000 كيلو فولت أمبير؛ الجهد العالي ≥ 110 كيلو فولت، الجهد المنخفض ≥ 35 كيلو فولت |
| العلامة التجارية والنوع لمغير الصنبور عند التحميل | مكنسة OLTC: لا تحتاج إلى صيانة، ومناسبة لتنظيم الجهد المتكرر OLTC المغمور بالزيت: اقتصادي، ويتطلب صيانة دورية العلامات التجارية العالمية: MR (ألمانيا)؛ العلامات التجارية المحلية: Huaming، إلخ. |
| اضغط على النطاق | ±8×1.25% / ±9×1.25% / ±10×1.25% / ±2×2.5% (الخ، المستخدم اختياري) |
| مجموعة الاتصال | Dyn11، Yyn0، YNd11، Yy0، ZNyn11، إلخ. |
| طريقة التبريد | أونان / أوناف / أوف |
| نوع الزيت العازل | زيوت معدنية / زيت إستر طبيعي صديق للبيئة (FR3) / زيت إستر صناعي |
| مادة اللف | جميع النحاس / جميع الألومنيوم / الألومنيوم HV + النحاس LV |
| طريقة التحكم في تنظيم الجهد | يدوي / تلقائي (AVC) / جهاز تحكم عن بعد (SCADA) |
| بروتوكول الاتصالات | RS485 / IEC 61850 / Modbus / DNP3.0 (اختياري) |
| مُكَمِّلات | جهاز تحكم ذكي في درجة الحرارة، مراقبة مستوى الزيت عبر الإنترنت، مراقبة تشغيل OLTC، نقل البيانات عن بعد، إنذار الخطأ، وظيفة تنظيم الجهد التلقائي (اختياري) |
| المعايير | GB 1094 / IEC 60076 / ANSI C57.12 / CSA / تصنيف كفاءة الطاقة DOE |
| اللون ووضع العلامات | رمز اللون المحدد من قبل المستخدم (RAL، وما إلى ذلك)؛ لوحة الاسم وملصقات التحذير باللغة الصينية أو الإنجليزية أو ثنائية اللغة |
