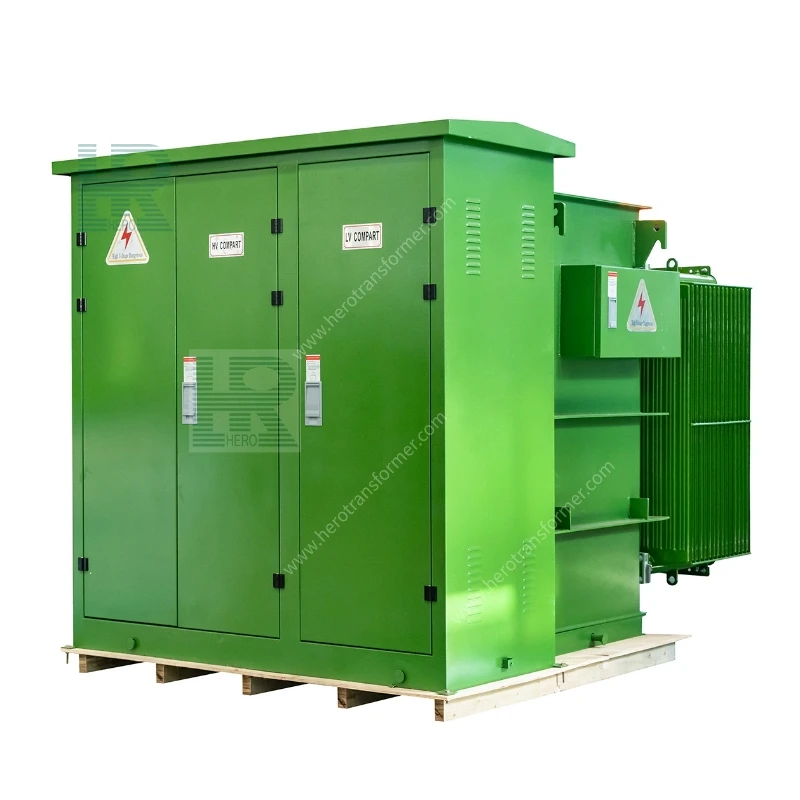

محول مقصورة من النوع المثبت على الوسادة

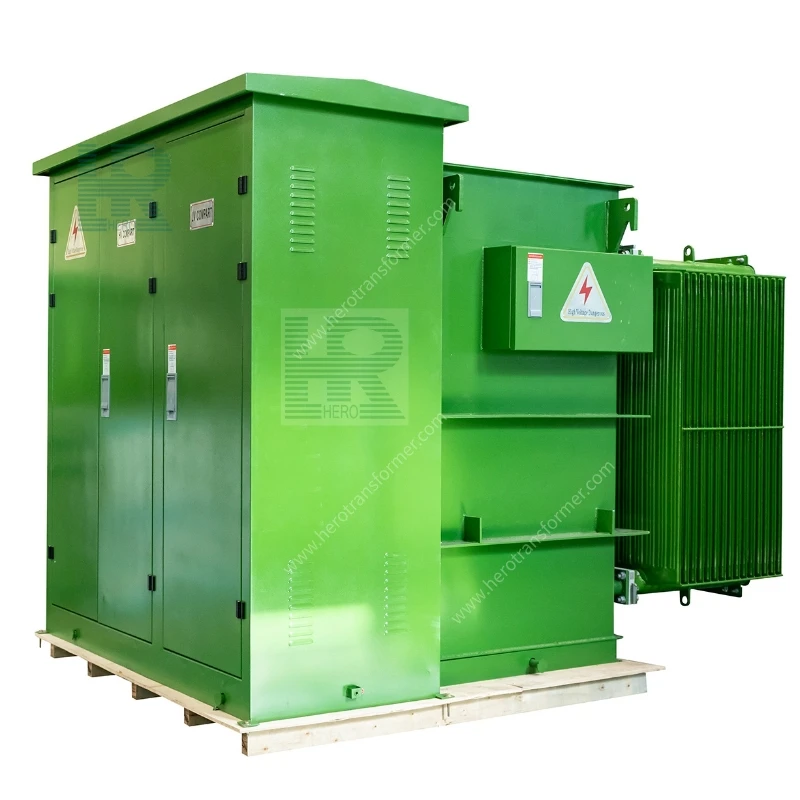

المحول المثبت على الوسادة على الطراز الأمريكي، والمعروف أيضًا باسم المحول المدمج، هو جهاز توزيع طاقة مدمج يدمج جسم المحول، ومفتاح الحمل عالي الجهد، والصمامات الواقية في خزان زيت واحد. تم تقديمها إلى الصين من الولايات المتحدة في أوائل التسعينيات، وأهم ميزة لها هي الغمر المباشر لمفتاح الجهد العالي والصمامات في الزيت العازل للمحول، واستخدام الزيت كوسط عازل وتبريد، وبالتالي تقليل حجم المعدات بشكل كبير.
تستخدم المحولات المثبتة على الوسادة ذات الطراز الأمريكي بنية محكمة الغلق ومعزولة بالكامل، مما يؤدي إلى التخلص من خزان الزيت التقليدي للمحولات (خزان الزيت). يتعرض خزان الزيت والرادياتير للهواء مباشرة، مما يسمح بإمداد طاقة مرن عبر شبكة حلقية أو توصيلات طرفية. وهذا يجعلها خيارًا مثاليًا لشبكات توزيع الطاقة في المناطق الحضرية التي تستخدم استراتيجية "سعة صغيرة، توزيع كثيف".
ومن خلال اعتماد تصميم متكامل للخزان المشترك، يتم وضع المكونات عالية الجهد داخل خزان المحولات، مما يؤدي إلى حجم يتراوح بين ثلث إلى خمس حجم المحولات الجاهزة على الطراز الأوروبي بنفس السعة. وهذا يقلل من البصمة ويسمح بالتركيب المرن.
يتم غمر جميع الأجزاء الحية ذات الجهد العالي في الزيت وإغلاقها داخل الخزان. لا توجد أجزاء حية مكشوفة، مما يلغي الحاجة إلى مسافات العزل ويضمن السلامة الشخصية بشكل موثوق.
يستخدم الجانب عالي الجهد نظام حماية مركبًا من مصهر احتياطي يحد من التيار ومصهر مزدوج حساس. يعتبر المصهر الإضافي حساسًا للحمل الزائد (درجة الحرارة + الحساسية المزدوجة الحالية)، بينما يوفر المصهر الاحتياطي حماية من الدائرة القصيرة. معًا، يحققون حماية كاملة من الأخطاء، مما يقلل بشكل كبير من تكاليف التشغيل.
يمكن استخدامه لكل من مصدر طاقة الشبكة الحلقية (مع مقبس كابل الشبكة الحلقية) وإمدادات الطاقة الطرفية، مما يوفر تبديلاً مرنًا ومريحًا. يمكن توصيل موصل الكابل من نوع الكوع وفصله تحت تيارات تحميل تبلغ 200 أمبير/600 أمبير ويمكن تشغيله كمفتاح تحميل في حالات الطوارئ.
يتعرض خزان الزيت والمشتت الحراري المموج مباشرة للهواء، مما يؤدي إلى كفاءة عالية في تبديد الحرارة؛ يوفر الهيكل المغمور بالزيت قدرة ممتازة على تحمل الحمل الزائد على المدى القصير، وهو مناسب للسيناريوهات ذات الأحمال الكهربائية المتقلبة.
يستخدم العلبة رشًا مضادًا للتآكل ومعالجة سطحية خاصة، مما يقاوم بشكل فعال التآكل الناتج عن البيئات القاسية مثل الرياح والرمال ورذاذ الملح الساحلي ودرجة الحرارة والرطوبة المرتفعة.
يستخدم القلب صفائح فولاذية من السيليكون عالية النفاذية، جنبًا إلى جنب مع تصميم مجموعة اتصال Dyn11، مما يوفر مزايا مثل عدم انجراف النقطة المحايدة، وجودة الجهد العالي، وأداء جيد للحماية من الصواعق، مع مستوى ضوضاء أقل من 52 ديسيبل.
| غرض | النطاق / الوصف |
| القدرة المقدرة | 50 كيلو فولت أمبير ~ 2500 كيلو فولت أمبير (النوع القياسي)؛ قابلة للتوسيع إلى 7000 كيلو فولت أمبير (نوع الرياح/الكهروضوئية) |
| جانب الجهد العالي | 6 كيلو فولت ~ 35 كيلو فولت (مشترك: 12.47 كيلو فولت، 13.2 كيلو فولت، 24 كيلو فولت، 34.5 كيلو فولت) |
| جانب الجهد المنخفض | 0.4 كيلو فولت / 0.48 كيلو فولت / 0.69 كيلو فولت، إلخ. |
| نطاق التنصت على الجهد العالي | ±2×2.5% (DETC - تغيير الصنبور غير النشط) |
| مجموعة الاتصال | داين11، واي إن دي 1، إلخ. |
| التردد المقدر | 50 هرتز / 60 هرتز |
| طريقة التبريد | أونان (مبرد ذاتيًا مغمور بالزيت) ؛ ONAF (تبريد الهواء) اختياري |
| 1 دقيقة تردد الطاقة يتحمل الجهد | 35 كيلو فولت (لفئة 10 كيلو فولت) 75 كيلو فولت (لفئة 35 كيلو فولت) |
| قوة تحمل نبضات البرق (BIL) | 75 كيلو فولت ~ 95 كيلو فولت (لفئة 10 كيلو فولت) 150 كيلو فولت ~ 200 كيلو فولت (لفئة 35 كيلو فولت) |
| نطاق درجة الحرارة المحيطة | -25 درجة مئوية ~ +45 درجة مئوية (قياسي)؛ قابلة للتوسيع إلى -40 درجة مئوية ~ +45 درجة مئوية |
| المعايير المعمول بها | GB/T 17467، JB/T 10217، ANSI C57.12.00/34، IEEE Std C57.12.20، IEC 60076، إلخ. |
هيئة المحولات
يتضمن القلب (صفائح فولاذية سيليكونية عالية النفاذية مغلفة) ولفائف الجهد العالي والمنخفض (ملفات أسلاك النحاس أو الألومنيوم)، موضوعة داخل الخزان الرئيسي لتحقيق تحويل الجهد.
مفتاح تحميل الجهد العالي
مغمور في زيت المحولات، صغير الحجم، قابل للتشغيل في اتجاه 360 درجة، يستخدم لتبديل تيار الحمل بأمان. نوع الشبكة الحلقية مزود بمفتاح متعدد المواضع، ويدعم وضع إمداد الطاقة بالشبكة الحلقية.
نظام حماية الصمامات المزدوجة
- منصهر احتياطي للحد من التيار: يستخدم للحماية من أعطال الدائرة القصيرة داخل المحول وعلى الجانب الثانوي، مما يؤدي إلى مقاطعة تيارات الأعطال الكبيرة بسرعة.
- فتيل من النوع المُدخل: يستخدم سلك فتيل حساس مزدوج (حساس لكل من درجة الحرارة والتيار)، يستخدم للحماية من الحمل الزائد، ويمكن استبداله في الموقع، مما يقلل من تكاليف التشغيل والصيانة.

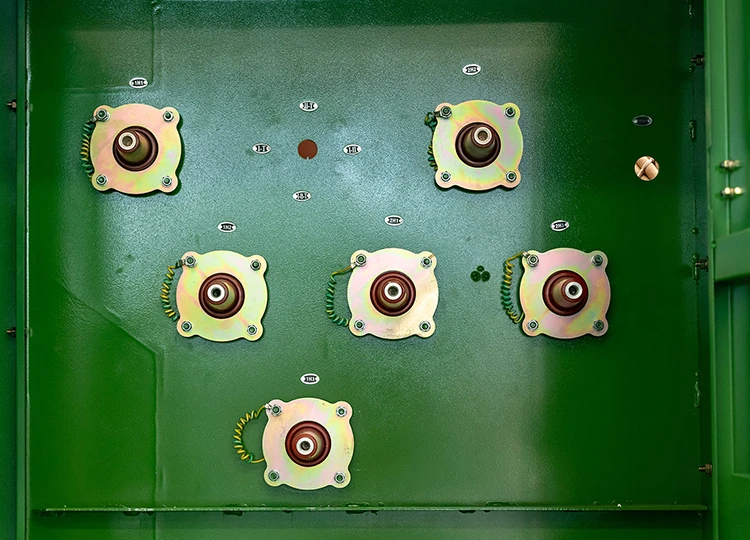

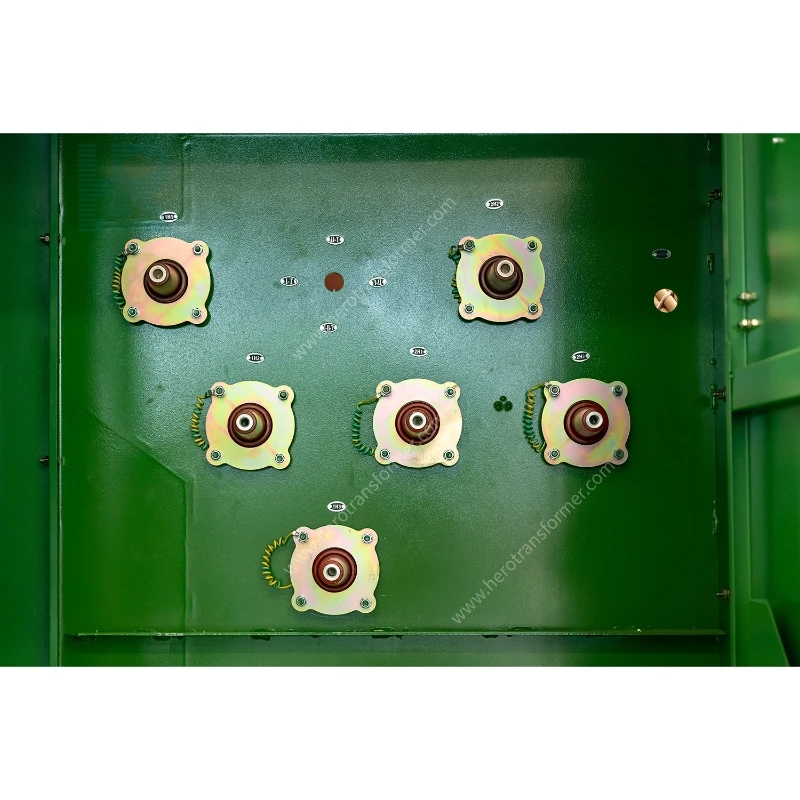

ملحقات كابلات الجهد العالي (قابس الكوع)
موصلات كبلات معزولة بالكامل يمكن توصيلها وفصلها تحت الحمل.
زيت عازل
الزيوت المعدنية (IEC 60296) أو الزيوت الصديقة للبيئة ذات نقطة الوميض العالية (مثل زيت الإستر الطبيعي FR3، نقطة الوميض > 312 درجة مئوية)، مما يوفر وظائف العزل وتبديد الحرارة وإطفاء القوس. يمكن اختيار الزيت ذو نقطة الوميض العالية للتطبيقات التي تتطلب متطلبات أعلى للحماية من الحرائق، مثل التركيب الداخلي.

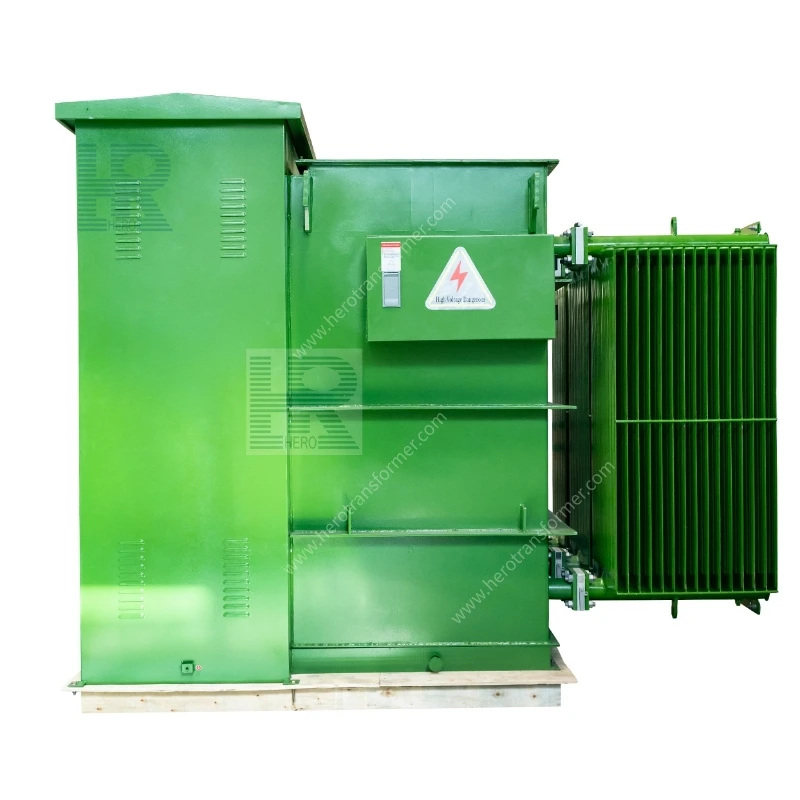

خزان الزيت ونظام التبريد

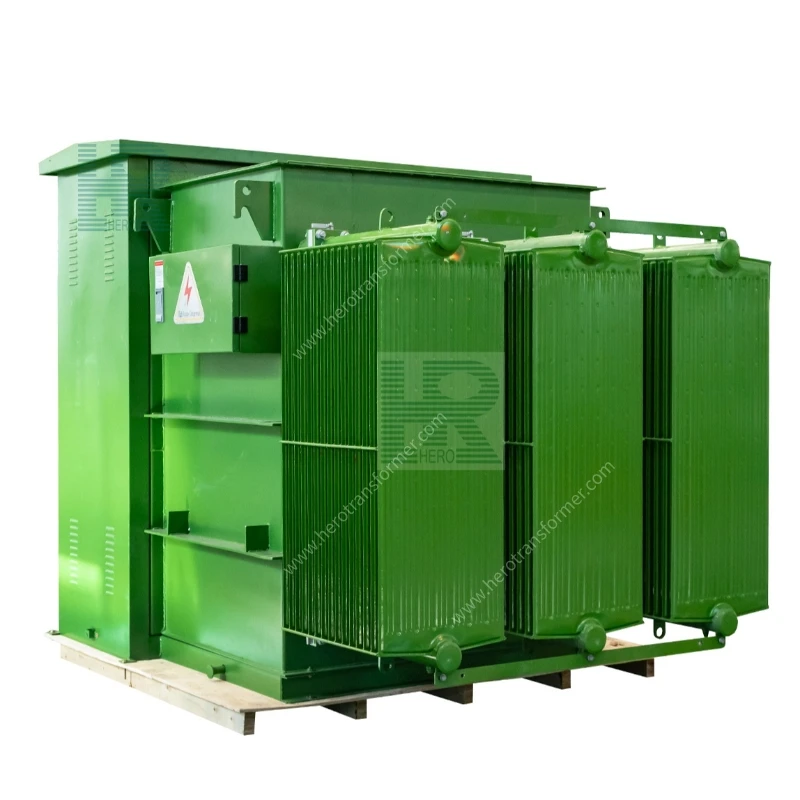

خزان زيت مغلق بالكامل وملحوم من ألواح فولاذية، مما يلغي الحاجة إلى خزان الزيت. الجدار الخارجي عبارة عن مشعاع مموج أو من النوع اللوحي، يتعرض مباشرة للهواء لتبديد الحرارة.
ملحقات الحماية والمراقبة

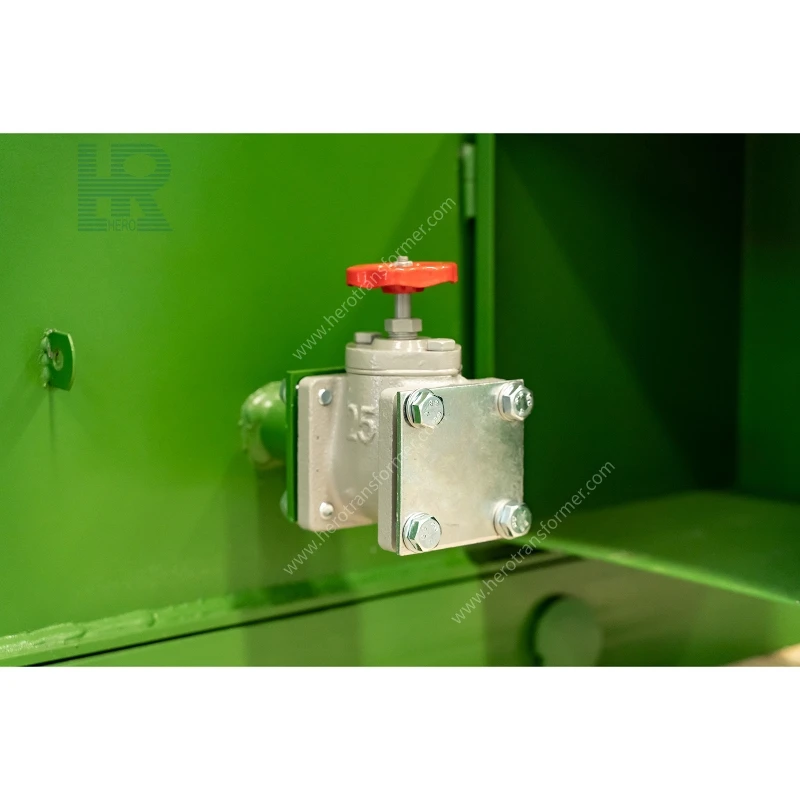

يتضمن صمام تخفيف الضغط (مقاوم للانفجار)، ومقياس مستوى الزيت (نوع النافذة أو نوع العداد)، ومقياس حرارة الزيت (مع وحدة تحكم اختيارية في درجة الحرارة)، وصمام الصرف/صمام أخذ العينات، وما إلى ذلك.

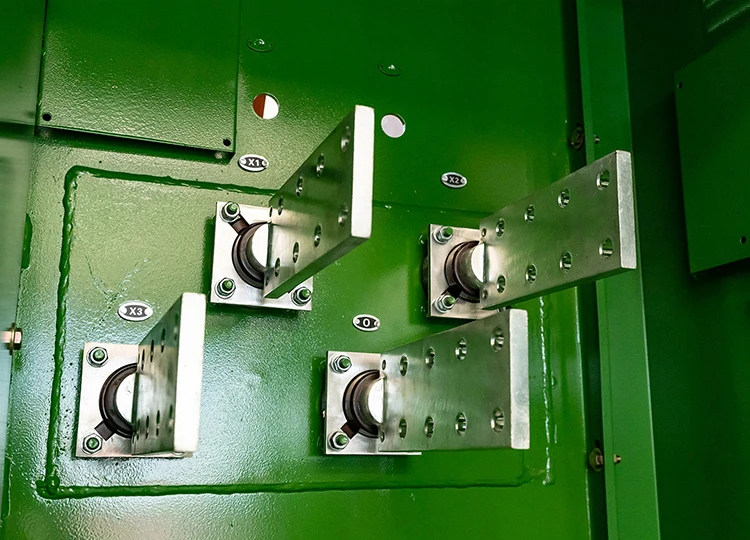

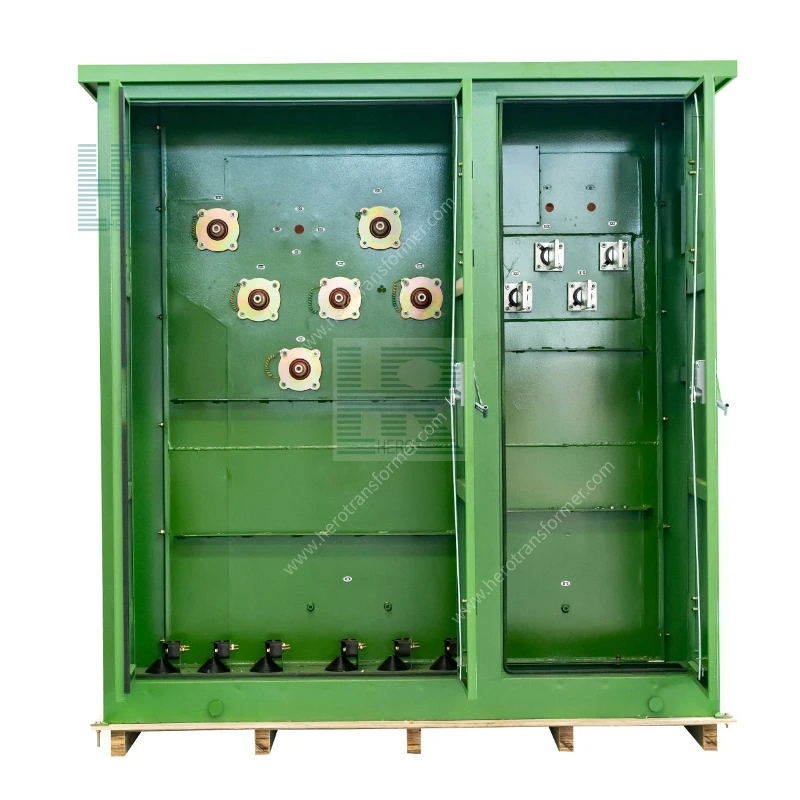

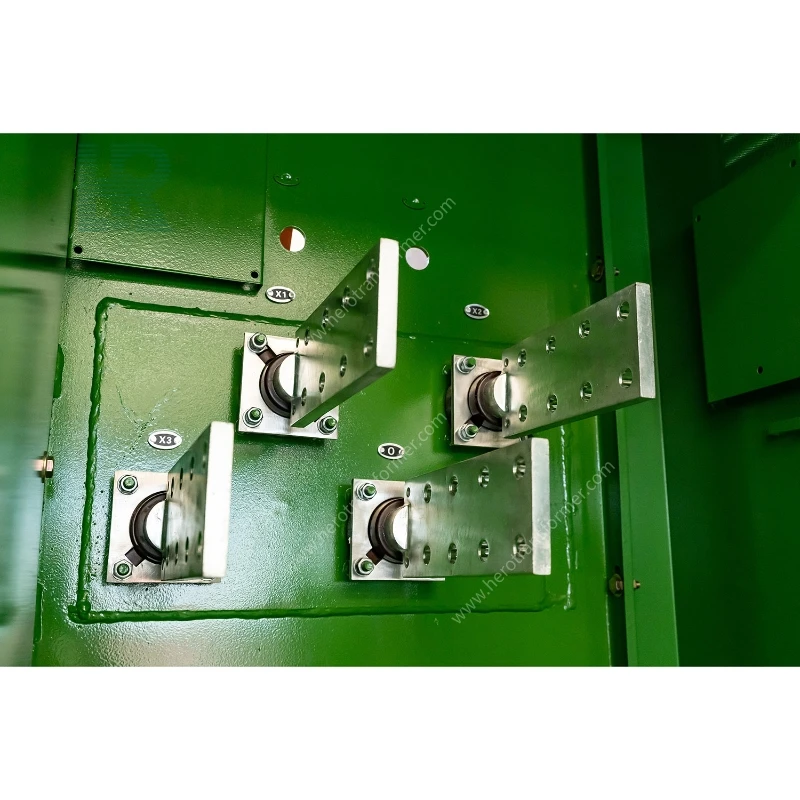

غرف الضغط العالي والمنخفض
صندوق الصك
صندوق حماية مستقل يحتوي على موازين حرارة الزيت، ومقاييس مستوى الزيت، ومقاييس ضغط الفراغ، ومقاييس حرارة متعرجة، وما إلى ذلك.
1. مزايا المنتج الأساسية
① فعالية عالية من حيث التكلفة: يعمل التصميم المتكامل على تقليل التكاليف بشكل كبير مقارنة بالمحطات الفرعية الجاهزة على النمط الأوروبي (الحجم الصغير، وتوفير المواد) وحلول غرف التوزيع التقليدية. ليست هناك حاجة إلى غرفة توزيع مخصصة، مما يوفر بشكل كبير في الاستثمار في البنية التحتية.
② سلامة وموثوقية عالية: هيكل معزول ومحكم الغلق بالكامل مع عدم وجود أجزاء حية مكشوفة عالية الجهد، مما يزيل خطر حدوث صدمة كهربائية. توفر حماية الصمامات المزدوجة تغطية كاملة للخطأ، مما يضمن التشغيل الآمن لشبكة الطاقة.
③ التثبيت السهل والسريع: يتم شحنه كوحدة كاملة، ولا يتطلب سوى توصيلات الكابلات في الموقع للتشغيل الفوري، مما يؤدي إلى فترة تثبيت قصيرة جدًا. مناسب للتركيب الأرضي الخارجي والاستخدام الداخلي (يتطلب الحماية من الحرائق).
④ قدرات الشبكات المرنة: يتوفر النوع الطرفي (Z) ونوع الشبكة الحلقية (H)، مما يسمح بالاتصال السريع بشبكات توزيع الطاقة الحالية؛ يمكن توصيل موصلات الكابلات وفصلها تحت الحمل، مما يسهل الصيانة وعمليات إمداد الطاقة المؤقتة.
⑤ قدرات ممتازة على تحمل الحمل الزائد والدائرة القصيرة: الهيكل المغمور بالزيت وتصميم قوة العزل العالية يمنحه قدرة فائقة على تحمل الحمل الزائد على المدى القصير والدائرة القصيرة المفاجئة مقارنة بالمحولات من النوع الجاف.
⑥ أداء وقائي ممتاز: طلاء مضاد للتآكل وتصميم مغلق بالكامل يمكّنه من تحمل مختلف البيئات الخارجية القاسية مثل الرياح والرمل ورذاذ الملح والرطوبة العالية ودرجات الحرارة القصوى.
2. خدمة الحياة
في ظل ظروف التشغيل والصيانة القياسية، يمكن أن يصل عمر خدمة التصميم الإجمالي للمعدات إلى 20-30 عامًا. لا يحتوي قلب الحديد الأساسي واللفات على أجزاء تتلف بسهولة، مما يؤدي إلى تسوس بطيء في العمر الافتراضي. يرجع تقادم المعدات بشكل رئيسي إلى تدهور الزيت العازل وتقادم موانع التسرب. يمكن أن يؤدي اختبار جودة الزيت بانتظام (مثل تحليل DGA) واستبدال الختم إلى إطالة عمر الخدمة بشكل كبير.
1. الصيانة اليومية
① الفحص اليومي: قم بفحص غلاف المعدات بانتظام بحثًا عن تسرب الزيت أو التشوه أو التآكل؛ ملاحظة ما إذا كانت قراءة مقياس مستوى الزيت ضمن النطاق الطبيعي؛ تسجيل درجة حرارة الزيت وصوت التشغيل؛ واستكشاف أي خلل وإصلاحه.
② اختبار جودة الزيت: يوصى بأخذ عينات واختبار قوة العزل الكهربائي ومحتوى الرطوبة والغاز المذاب (DGA) للزيت العازل كل 1-2 سنوات. بناءً على نتائج الاختبار، قم بتصفية الزيت أو تجديده أو استبداله.
③ فحص المكونات: المعايرة المنتظمة لصمامات تخفيف الضغط، وأجهزة قياس مستوى الزيت، وأجهزة التحكم في درجة الحرارة، وما إلى ذلك؛ تحقق من توصيلات قابس الكوع ذات الجهد العالي للتأكد من إحكامها وأي علامات تفريغ.
④ التنظيف وتبديد الحرارة: قم بتنظيف الغبار والحطام بانتظام من سطح خزان الزيت والمشتت الحراري لضمان تبديد الحرارة دون عائق ومنع تراكم الحرارة.
2. أنظمة السلامة
① سلامة العمل على الخط المباشر: يجب إجراء صيانة المعدات بعد فصل الطاقة واختبار الجهد وتوصيل سلك التأريض. يُمنع منعًا باتًا توصيل أو فصل موصلات الكابلات الكوعية أثناء تشغيل الطاقة (يجب إجراء العمليات بعد إيقاف تشغيل الطاقة). يجب أن يكون العمال معتمدين ويرتدون معدات حماية معزولة.
② الوقاية من الحرائق وحماية البيئة: يُحظر تمامًا استخدام اللهب المكشوف والمواد القابلة للاشتعال والمتفجرة حول المعدات. الزيوت المعدنية قابلة للاشتعال. في المواقف التي تتطلب متطلبات صارمة للوقاية من الحرائق، يجب استخدام زيت الإستر الطبيعي عالي نقطة الوميض (FR3)، إلى جانب مرافق مكافحة الحرائق المناسبة. عند استبدال الزيت العازل، يجب استخدام حاوية مخصصة لإعادة التدوير؛ يمنع منعا باتا إلقاء النفايات العشوائية التي تلوث البيئة.
③ بيئة التثبيت المتوافقة: يجب أن يلبي موقع التثبيت متطلبات التهوية وتبديد الحرارة والصيانة والمسافات الآمنة. ويجب عدم وضعه بالقرب من الجدران أو المنشآت القابلة للاشتعال/الانفجار. يجب أن تكون التركيبات الداخلية مجهزة بفواصل مقاومة للحريق، وخزانات تجميع تسرب الزيت، وغيرها من مرافق الحماية من الحرائق المتوافقة.
④ معالجة الأخطاء: في حالة حدوث ضوضاء غير طبيعية، أو رش الزيت، أو إنذارات درجة الحرارة العالية، أو تنشيط صمام تخفيف الضغط، قم بإيقاف الجهاز على الفور وافصل الطاقة. يجب التحقيق في السبب قبل إعادة تشغيل العملية؛ العملية مع وجود خطأ ممنوع منعا باتا.
1. ترقية شبكة توزيع الطاقة الحضرية: باعتبارها المعدات الأساسية لـ "نقاط التوزيع ذات السعة الصغيرة والكثيفة" في مراكز التحميل، فإنها تحل مشاكل فقدان الخطوط العالية ونصف قطر إمداد الطاقة الطويل.
2. المراكز السكنية والتجارية: توزيع الطاقة الطرفية للمجتمعات السكنية والمجمعات التجارية ومباني المكاتب. يمكن تركيبها على طول الشوارع وفي الأحزمة الخضراء، بشكل جمالي ودون أن تشغل مساحة أرضية للبناء.
3. المؤسسات الصناعية والتعدين: توزيع الطاقة للمصانع والمناجم والموانئ ومصانع البتروكيماويات وغيرها من المؤسسات، مناسب للسيناريوهات الصناعية ذات تقلبات الأحمال الكبيرة.
4. توليد الطاقة الجديدة: محطات طاقة الرياح (توصيل شبكة تصاعدية، مناسبة للبيئات الساحلية والصحراوية) ومحطات الطاقة الكهروضوئية (توصيل شبكة تصاعدية)، متوافقة مع النماذج المخصصة لطاقة الرياح/الخلايا الكهروضوئية.
5. البلدية والبنية التحتية: توزيع الطاقة للأماكن العامة مثل إنارة الطرق الحضرية والمطارات والمحطات والمستشفيات والمدارس.
6. إمدادات الطاقة المؤقتة: احتياجات توزيع الطاقة المؤقتة أو المتنقلة لمواقع البناء، وعمليات حقول النفط، والأحداث واسعة النطاق، وما إلى ذلك.
1. المخاطر البيئية
1. مخاطر التسرب والتلوث: تسرب الزيوت المعدنية يمكن أن يلوث التربة ومصادر المياه. يجب استخدام زيت الإستر الطبيعي الصديق للبيئة ذو نقطة الوميض العالية (FR3) في المناطق الحساسة بيئيًا (مثل مصادر المياه والأراضي الزراعية)، ويجب تعزيز إغلاق العلبة، مع اتخاذ تدابير جمع مضادة للتسرب المقابلة.
2. خطر الحريق: الزيوت المعدنية قابلة للاشتعال وقد تشتعل في حالة حدوث خطأ في القوس الكهربائي.
3. مخاطر التآكل ورذاذ الملح: المناطق الساحلية والمصانع الكيماوية، حيث يمكن لرذاذ الملح أو الغازات المسببة للتآكل أن تؤدي بسهولة إلى تآكل الهيكل والمكونات المعدنية. يتطلب الأمر طلاءات مضادة للتآكل من الدرجة C4 أو أعلى ومثبتات من الفولاذ المقاوم للصدأ، بالإضافة إلى معالجة طلاء خاصة للعلبة.
4. مخاطر ارتفاع درجة الحرارة وتبديد الحرارة: تؤدي درجات الحرارة المرتفعة لفترة طويلة إلى تسريع أكسدة الزيت العازل وتقادم موانع التسرب. وفي المناطق ذات درجات الحرارة المرتفعة، ينبغي استخدام تكوينات محسنة لتبديد الحرارة أو معدلات تحميل مخفضة بشكل مناسب.
5. قيود القدرة على التكيف مع الارتفاع: بالنسبة للارتفاعات التي تتجاوز 1000 متر، تعد منتجات العزل المعززة المخصصة على ارتفاعات عالية (زيادة مسافة الزحف) ضرورية للتخفيف من مخاطر انهيار العزل بسبب انخفاض ضغط الهواء.
6. تأثير الضوضاء: يتطلب التثبيت بالقرب من المناطق السكنية مراعاة حدود الضوضاء (على سبيل المثال، 55 ديسيبل في الليل)، مما يستلزم اختيار نماذج منخفضة الضوضاء (أقل من 45 ديسيبل).
2. قيود التثبيت
1. متطلبات الأساس: مطلوب منصة أساس ملموسة. يجب أن تكون الأرض مسطحة، ولها قدرة تحمل كافية، وتفي بمتطلبات قنوات الصرف والكابلات.
2. مسافات الأمان: يجب أن يفي تركيب المعدات بمتطلبات مسافة الأمان للأجزاء الحية إلى الأرض والمباني والمرافق المحيطة، وأن يسمح بمساحة كافية لتبديد الحرارة وعمليات الصيانة.
3. الامتثال للسلامة من الحرائق: يجب أن تكون المنشآت الداخلية أو الموجودة تحت الأرض مجهزة بمرافق مكافحة الحرائق المتوافقة مثل الفواصل المقاومة للحريق، وخزانات تجميع الانسكابات النفطية، وطفايات الحريق بالمسحوق الجاف، وتلبية متطلبات قبول السلامة الكهربائية.
4. قيود النقل: يتم شحن المعدات كوحدة كاملة؛ يجب مراعاة قيود الارتفاع والعرض وشروط الرفع لطرق النقل. أثناء النقل، يجب تثبيت المعدات بشكل آمن لمنع الضرر الناتج عن الاهتزازات والصدمات.
يدعم هذا المنتج التخصيص الشخصي كامل الأبعاد ويمكن تكييفه بدقة مع ظروف المشروع والظروف البيئية ومعايير الصناعة واحتياجات العملاء. الأبعاد الرئيسية هي كما يلي:
| البعد التخصيص | النطاق/الوصف الاختياري |
| القدرة والجهد | 50 كيلو فولت أمبير ~ 7000 كيلو فولت أمبير؛ الجهد العالي ≥ 35 كيلو فولت، الجهد المنخفض قابل للتخصيص (0.36 / 0.4 / 0.48 / 0.69 كيلو فولت، إلخ.) |
| وضع مصدر الطاقة | نوع المحطة الطرفية (Z): مصدر طاقة طرفي قياسي نوع الشبكة الحلقية (H): يمكن الاتصال بنظام الشبكة الحلقية لمدخلات الطاقة المزدوجة أو المتعددة |
| نوع الزيت العازل | الزيوت المعدنية (IEC 60296) / زيت إستر طبيعي صديق للبيئة ذو نقطة وميض عالية (على سبيل المثال، FR3، نقطة وميض > 312 درجة مئوية) / زيت إستر صناعي |
| مادة اللف | جميع النحاس / جميع الألومنيوم / الألومنيوم HV + النحاس LV، إلخ. |
| مجموعة الاتصال | Dyn11، Dyn1، YNd1، Ynd11، إلخ. |
| درجة مقاومة التآكل | درجات C3 / C4 / C5، مناسبة للبيئات القاسية مثل رذاذ الملح الساحلي والتلوث الصناعي |
| تخصيص سيناريوهات التطبيق | طاقة الرياح المخصصة: قابلة للتكيف مع البيئات القاسية (الشواطئ والصحاري وغيرها)، وقدرة قابلة للتوسيع إلى > 4500 كيلو فولت أمبير الطاقة الكهروضوئية المخصصة: مناسبة لمتطلبات الاتصال بالشبكة الكهروضوئية |
| تكوين الجهد المنخفض | قواطع دوائر اختيارية مقولبة LV، وأجهزة تبديل تعويض الطاقة التفاعلية التلقائية، وأجهزة التحكم الذكية في الجهد المنخفض، وأجهزة القياس والتحكم عن بعد |
| مراقبة ذكية | مراقبة اختيارية لدرجة حرارة الزيت / مستوى الزيت عبر الإنترنت، ونقل البيانات عن بعد، وإنذار الخطأ، ووظائف تنظيم الجهد التلقائي؛ مناسبة لأنظمة الشبكة الذكية غير المراقبة |
| المعايير | GB/T 17467، JB/T 10217، ANSI C57.12، IEEE C57.12.20، IEC 60076، إلخ. |
| الألوان والعلامات | رموز الألوان المحددة من قبل المستخدم (على سبيل المثال، مخطط RAL)؛ لوحات تحمل أسماء وملصقات تحذيرية باللغة الصينية/الإنجليزية |
| عناصر | البطانات القياسية الأوروبية (EN)، البطانات القياسية الأمريكية (IEEE)؛ موازين الحرارة الاختيارية، ومرحلات الضغط المفاجئ، وما إلى ذلك. |
