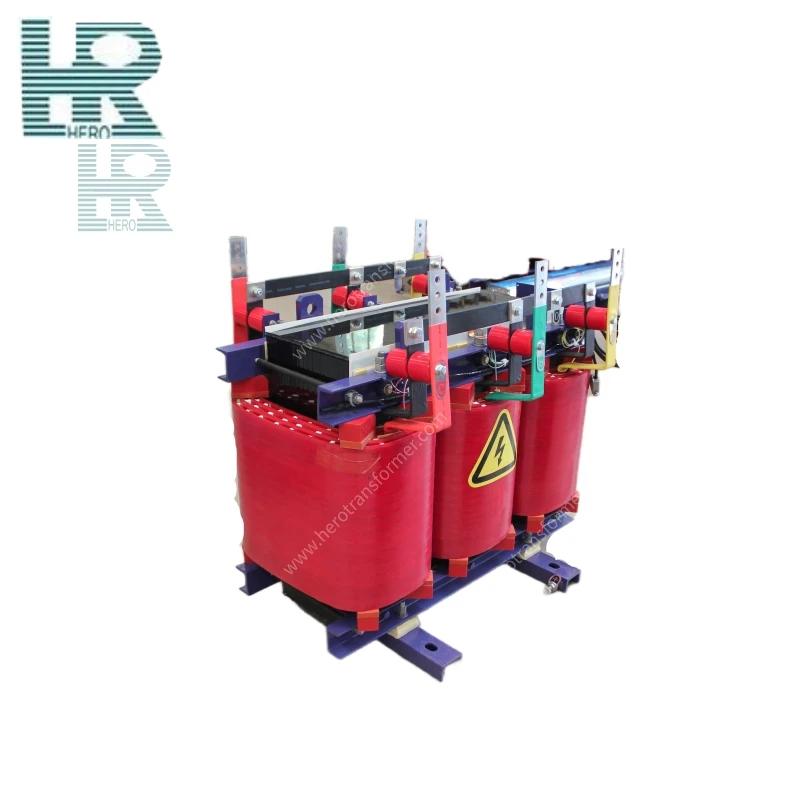

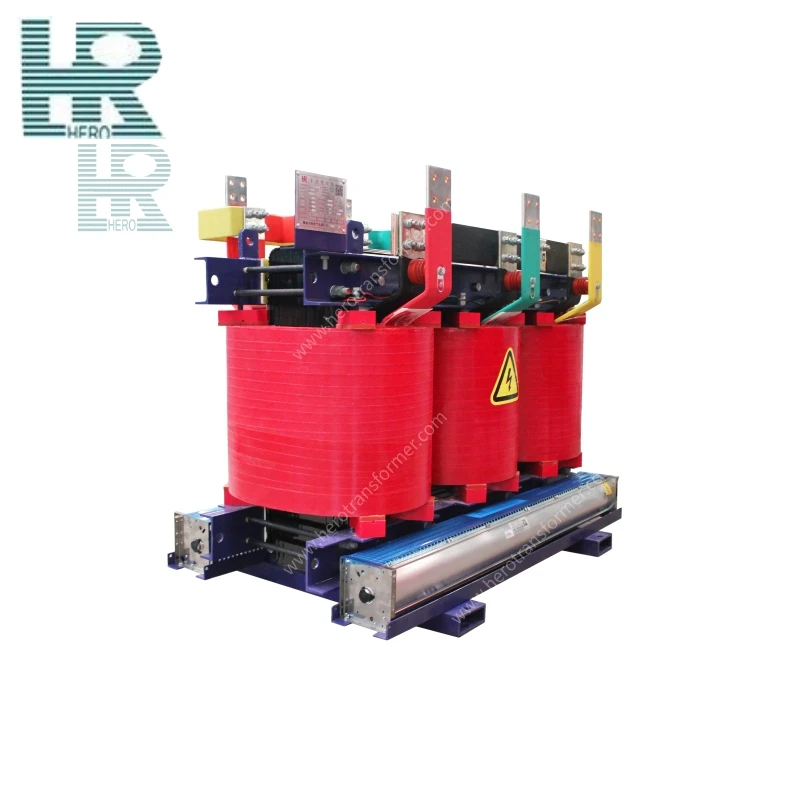

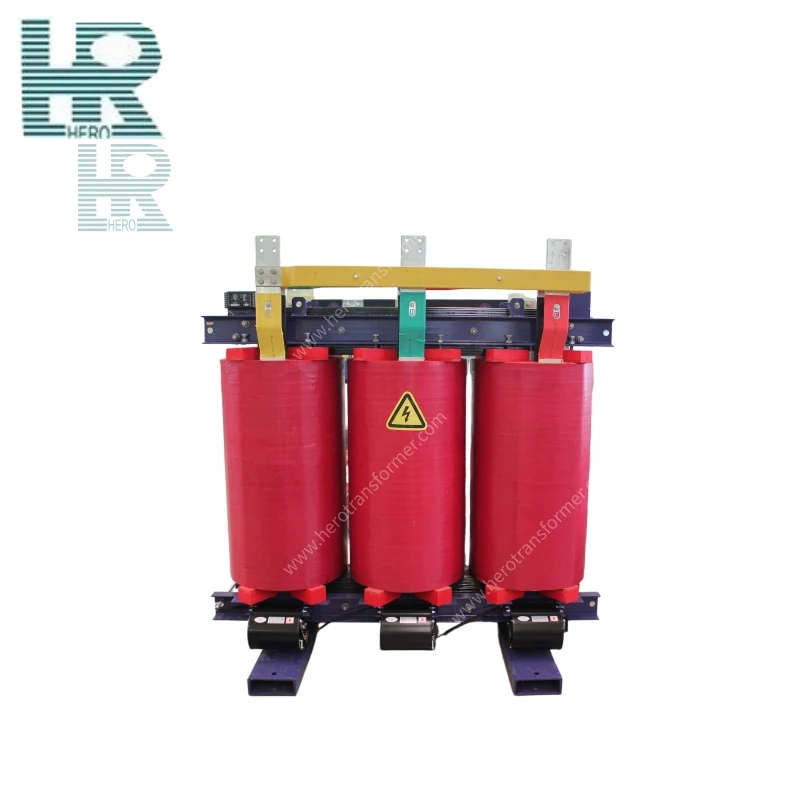

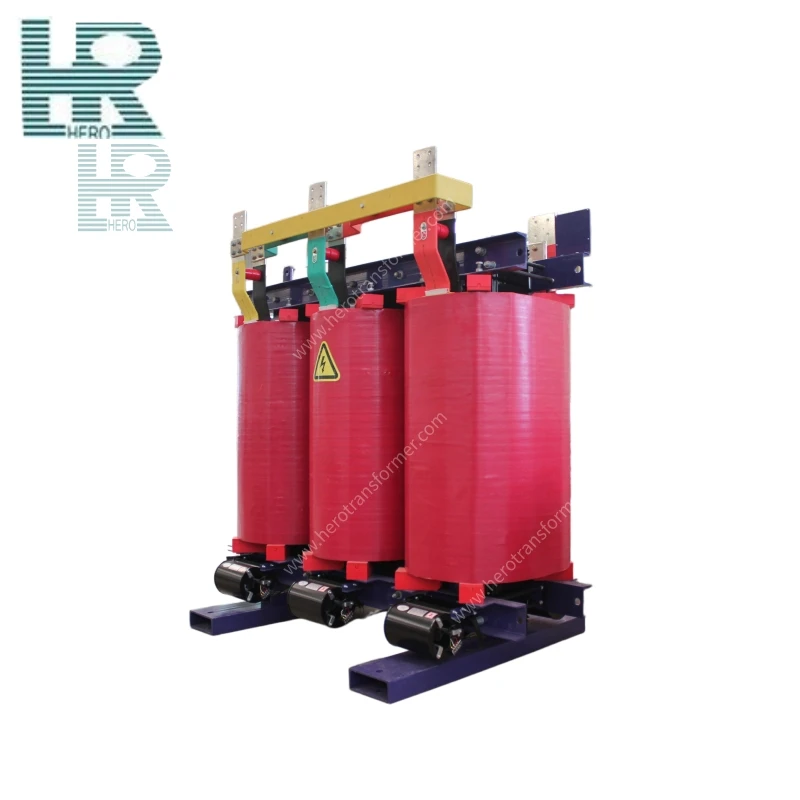

محول العزل من النوع الجاف
محول العزل من النوع الجاف هو جهاز إمداد طاقة آمن حيث يتم عزل ملفات الإدخال والإخراج كهربائيًا بالكامل، ويتميز بتبريد الهواء والعزل الصلب كتقنيات أساسية، ويجمع بين وظائف حماية السلامة وقمع التداخل. يتم استخدامه على نطاق واسع في مواقع نقل وتوزيع الطاقة التي تتطلب عزلًا آمنًا وطاقة نظيفة، مثل السكك الحديدية عالية السرعة ومترو الأنفاق والمباني الشاهقة والمطارات والمحطات والمستشفيات والمؤسسات الصناعية والتعدين وأدوات الآلات CNC ومراكز البيانات.
يمكن تصميمه كعزل 1:1 للجهد المتساوي، أو تحويل تصاعدي/تنحي حسب الحاجة لتلبية متطلبات جهد الحمل المختلفة مع تحسين مشكلات عدم توازن مصدر الطاقة.
يستخدم مواد عازلة صلبة مثل صب راتنجات الايبوكسي أو ورق نومكس، مع تجنب استخدام الزيوت العازلة القابلة للاشتعال تمامًا، والقضاء على مخاطر التسرب والحريق، وعدم إنتاج أي دخان سام أثناء التشغيل، مع الالتزام بمتطلبات الحماية من الحرائق والبيئة. وفي الوقت نفسه، فإن ملفات الإدخال والإخراج معزولة كهربائيًا تمامًا، مما يمنع بشكل فعال مخاطر الصدمات الكهربائية ويضمن السلامة الشخصية.
يعتمد هيكل عازل صلب مصبوب بالفراغ مع قوة عازلة عالية للمواد العازلة. لا يوجد وسط سائل بين اللفات أو بين اللفات والقلب، مما يزيل خطر فشل العزل الناتج عن تسرب الزيت. تتميز اللفات الأولية والثانوية بعزل عالي للغاية لتحمل مستويات الجهد، مما يضمن موثوقية العزل الكهربائي.
يلغي الحاجة إلى أعمال الصيانة الدورية مثل أخذ عينات الزيت وترشيح الزيت وتجديد الزيت. يتم تغليف اللفات والقلب بالكامل بمواد عازلة صلبة، مما يعزلها عن الغبار والرطوبة الخارجية. ليست هناك حاجة لاستبدال الوسط العازل أثناء التشغيل، مما يقلل بشكل كبير من تكاليف التشغيل والصيانة وعبء العمل.
يستخدم التبريد بالهواء الطبيعي (AN) أو الهواء القسري (AF)، ولا يتطلب أي مكونات إضافية مثل المشعاعات أو حافظات الزيت. يتكيف الهيكل البسيط مع بيئات التثبيت المختلفة.
تتقادم المواد العازلة الصلبة ببطء في ظل ظروف التشغيل العادية، مما يحافظ على أداء مستقر طوال فترة خدمتها. عمر التصميم الإجمالي يمكن أن يصل إلى 20-30 سنة، مما يضمن التشغيل الموثوق به على المدى الطويل.
|
المعلمة |
مواصفة |
|
القدرة المقدرة |
30 كيلو فولت أمبير ~ 5000 كيلو فولت أمبير (يدعم التخصيص) |
|
تصنيف الجهد العالي |
6 ~ 10 كيلو فولت (مستويات جهد قابلة للتخصيص) |
|
تصنيف الجهد المنخفض |
400 فولت (قابل للتخصيص حسب الحاجة) |
|
طريقة التبريد |
الهواء الطبيعي (AN)، الهواء القسري (AF) |
|
فئة العزل |
الفئة F (155 درجة مئوية) |
|
مقاومة الجهد |
4 ~ 10% (حسب السعة ومستوى الجهد) |
|
متوافقة مع الخسائر |
GB/T 19212.5-2025، UL، CSA، IEC، DOE2016، IEEE، ANSI، EN60076، وما إلى ذلك؛ التحسين منخفض الخسارة متاح |
|
مجموعة الاتصال |
Dyn11، Yyn0، YNd11، Yy0، إلخ (اختياري) |
|
عدد المراحل |
ثلاث مراحل |
|
التردد المقدر |
50 هرتز / 60 هرتز |
|
مستوى الحماية |
IP20 ~ IP65 |
|
حد ارتفاع درجة الحرارة |
لف الحد الأقصى لارتفاع درجة الحرارة ≥ 100K |
|
درجة الحرارة المحيطة |
الحد الأقصى: +40 درجة مئوية؛ الحد الأدنى: داخلي -5 درجة مئوية، خارجي -25 درجة مئوية (يتطلب عادةً تصميمًا أو حاوية خاصة) |
جوهر
مصنوعة من صفائح فولاذية سيليكونية عالية النفاذية وموجهة نحو الحبوب ومغلفة معًا لتشكل الدائرة المغناطيسية الرئيسية. تعمل عمليات اللفة المتدرجة أو المفاصل المخففة بشكل فعال على تقليل خسائر التيار الدوامي وخسائر التباطؤ، مما يحسن كفاءة تشغيل المعدات. السطح الأساسي مطلي بورنيش عازل مضاد للصدأ، ويتم إخراج لوحة التأريض بشكل موثوق.
اللفات الأولية / الثانوية
ملفوف بموصلات نحاسية أو ألومنيوم عالية الجودة (رقائق)، مقسمة إلى ملف أولي (جانب الإدخال) ولف ثانوي (جانب الإخراج). يتم اعتماد هيكل العزل الصلب، وذلك باستخدام صب فراغ راتنجات الايبوكسي (النوع المغلف) أو الورق / الألياف الزجاجية NOMEX (النوع غير المغلف). يتم توفير طبقة عزل محسنة بين اللفات الأولية والثانوية لضمان العزل الكهربائي الكامل.
وصلات طرفية الإدخال/الإخراج
استخدام قضبان التوصيل النحاسية أو الأطراف النحاسية أو صناديق توصيل الكابلات لتحقيق التوصيلات الكهربائية الداخلية والخارجية. يتم تمييز وتمييز أطراف جانب الإدخال وجانب الإخراج بشكل واضح. يمكن اختيار واجهات الحافلات المغلقة أو موصلات الكابلات الإضافية أو الصناديق الطرفية وفقًا لمتطلبات العملاء.
مكونات التبريد
بما في ذلك مراوح التبريد (مراوح محورية أو مراوح طرد مركزي)، وحارفات الهواء، وما إلى ذلك. يتم تكييف طرق التبريد AN (الهواء الطبيعي) أو AF (الهواء القسري) وفقًا لمواصفات الطاقة لضمان التحكم في ارتفاع درجة الحرارة ضمن حدود محددة.
الضميمة الواقية (اختياري)
مصنوعة من الفولاذ المقاوم للصدأ، أو سبائك الألومنيوم، أو صفائح الفولاذ المجلفنة، مما يوفر مستويات حماية مختلفة من IP20 إلى IP65. تم تجهيز العلبة بفتحات تهوية ومرشحات غبار وأبواب وصول للتكيف مع متطلبات بيئة التثبيت المختلفة.
طبقة التدريع (اختياري)
يتم توفير طبقة حماية إلكتروستاتية مصنوعة من رقائق النحاس أو رقائق الألومنيوم بين اللفات الأولية والثانوية ويتم تأريضها بشكل موثوق، مما يؤدي بشكل فعال إلى قمع تداخل الوضع المشترك والضوضاء عالية التردد، مما يحسن جودة الطاقة.
مكونات دعم العزل
بما في ذلك الوسادات العازلة والأسطوانات العازلة والحواجز العازلة المصنوعة من مادة DMC/SMC أو ألواح القماش الزجاجية الإيبوكسي، وتثبيت أطراف اللف والتأكد من استيفاء الخلوصات الكهربائية ومسافات الزحف لمتطلبات العزل.
مكونات القاعدة والرفع
ملحومة من قناة فولاذية أو شعاع I، مما يوفر الدعم الشامل للمحول. تم تجهيز القاعدة بحلقات رفع، ومسامير تأريض، وفتحات تثبيت، لتسهيل النقل، والتركيب، وتحديد المواقع، والاتصال التأريض.
1. مزايا المنتج الأساسية
① سلامة وحماية بيئية ممتازة: تصميم خالٍ تمامًا من الزيت يزيل خطر تسرب الزيت ومخاطر الحريق، ولا ينتج أي دخان سام أثناء التشغيل.
② تحويل الجهد المرن: يمكن تصميمه كعزل 1:1 للجهد المتساوي، أو تحويل تصاعدي/تنحوي حسب الحاجة لتلبية متطلبات جهد الحمل المختلفة مع تحسين مشكلات اختلال توازن إمداد الطاقة.
③ تشغيل بدون صيانة: يلغي الحاجة إلى أعمال الصيانة المنتظمة مثل أخذ عينات الزيت، وترشيح الزيت، وتجديد الزيت.
④ القدرة على التكيف البيئي القوي: يمكن تحديد مستويات الحماية (IP20 إلى IP65) وفئات المناخ/البيئة (C2/C3، E2/E3) وفقًا لسيناريو التطبيق. ومع إضافة غلاف وقائي، فإنه يمكن أن يعمل بشكل موثوق في الهواء الطلق أو في بيئات شديدة التلوث، ويتكيف مع المتطلبات البيئية الخاصة مثل الارتفاعات العالية، ورذاذ الملح، والرطوبة.
2. خدمة الحياة
إن العمر التصميمي القياسي لمحولات العزل من النوع الجاف يتراوح عادةً من 20 إلى 30 عامًا، اعتمادًا على فئة العزل (الفئة F أو الفئة H). مع عمليات التصنيع عالية الجودة وظروف التشغيل المعقولة، يمكن أن تصل إلى أكثر من 30 عامًا. يتأثر عمر الخدمة بشكل أساسي بدرجة حرارة التشغيل، وجودة العزل، وارتفاع الجهد الزائد، والعوامل البيئية. لكل 8 إلى 10 درجات مئوية، تتجاوز درجة الحرارة الحد المقدر، وينخفض عمر الخدمة إلى النصف تقريبًا. تعمل الفولتية الزائدة المستمرة على تسريع شيخوخة الكهرباء وتلف العزل. البيئات القاسية مثل ارتفاع درجة الحرارة والرطوبة والغبار والغازات المسببة للتآكل تقلل أيضًا من الموثوقية بشكل كبير.

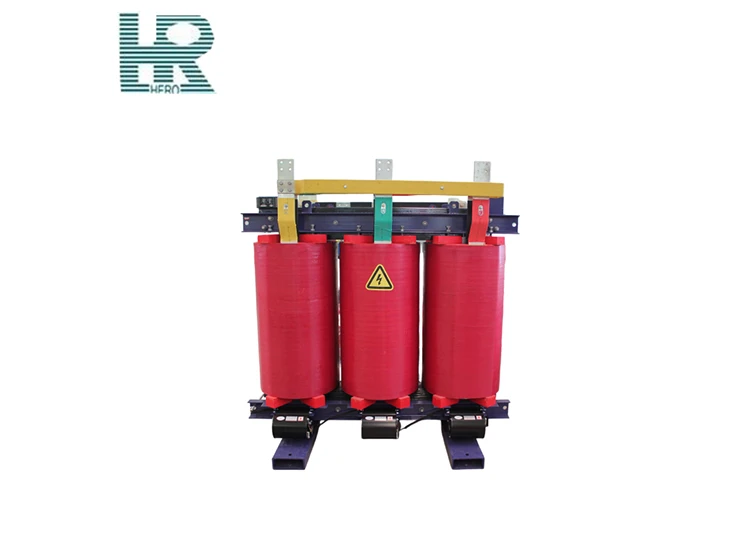

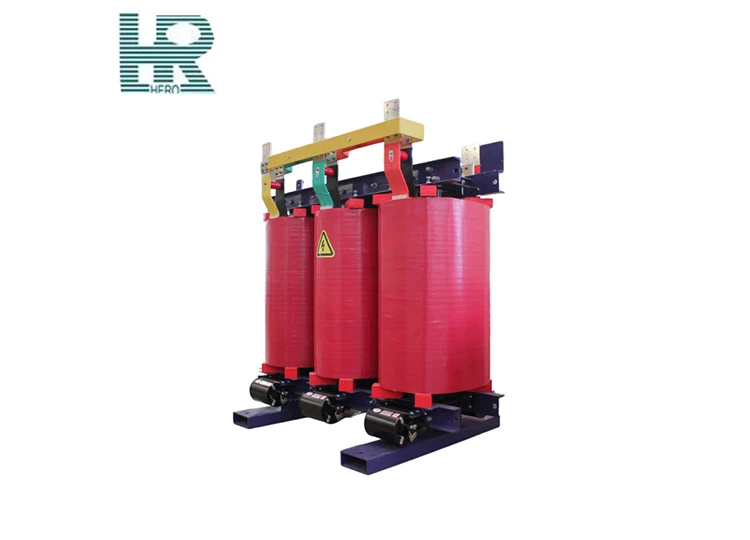

1. الصيانة اليومية
① التنظيف المنتظم للغبار: استخدم مكنسة كهربائية أو هواء مضغوط جاف لتنظيف الغبار من اللفات والأسطح الأساسية كل ربع إلى نصف عام لمنع تراكم الغبار الذي قد يؤدي إلى تقليل تبديد الحرارة وتدهور أداء العزل.
② تحقق من معلمات التشغيل: راقب يوميًا ما إذا كانت درجات حرارة الملفات ثلاثية الطور المعروضة على وحدة التحكم في درجة الحرارة متوازنة وما إذا كان هناك أي ارتفاع غير طبيعي. استمع لأصوات التشغيل الموحدة والعادية. معالجة أي تشوهات على الفور.
③ تشديد مكونات الاتصال: كل ستة أشهر، تحقق مما إذا كانت أجهزة ضغط اللف، والمشابك الأساسية، ووصلات طرفية الإدخال/المخرج، وأسلاك التأريض مفكوكة. أحكم ربطه على الفور إلى عزم الدوران المحدد إذا تم العثور على ارتخاء.
④ اختبار أداء العزل: قم بقياس مقاومة العزل سنويًا باستخدام مقياس 2500 فولت (يجب أن تكون مقاومة العزل بين جانب الجهد العالي وجانب الجهد الأرضي/المنخفض> 300 ميجا أوم). اختبار العزل قبل التشغيل إذا كان المحول خارج الخدمة لأكثر من 72 ساعة لمنع الأعطال المتعلقة بالرطوبة.
2. أنظمة السلامة
1. عملية قطع التيار الكهربائي: يجب إجراء الصيانة فقط بعد فصل جميع مفاتيح العزل على جانبي الجهد العالي والجهد المنخفض بشكل كامل. اتبع بدقة إجراءات انقطاع التيار الكهربائي، والتحقق من الجهد، والتفريغ، وتركيب سلك التأريض.
2. التحقق من الجهد الكهربائي والتأريض: فقط بعد إجراء التحقق من الجهد الكهربائي على ثلاثة مستويات والتأريض الموثوق، يمكن البدء في العمل. قم بتعليق علامة تحذير "عدم الإغلاق".
3. تحرير الشحنة المتبقية: بعد إيقاف تشغيل المحول، يجب تفريغ الشحنة المتبقية بالكامل قبل إجراء الصيانة. يجب إيلاء اهتمام خاص لتأثير تخزين الطاقة السعوية لملفات محولات العزل.
1. النقل بالسكك الحديدية: أنظمة الإشارة، وأنظمة الاتصالات، وإضاءة المحطات، وأنظمة تزويد الطاقة في المحطات.
2. المرافق الطبية: غرف العمليات بالمستشفيات، وحدات العناية المركزة، أجهزة التصوير الطبي (CT، MRI)، وأنظمة دعم الحياة.
3. مراكز البيانات: غرف الخوادم، ومحطات الاتصالات، ومراكز الحوسبة السحابية.
4. التصنيع الصناعي: أدوات الآلات CNC، خطوط الإنتاج الآلي، وأنظمة التحكم PLC.
5. مرافق البناء: المباني الشاهقة والمطارات والمحطات والمجمعات التجارية.
6. قطاع الطاقة الجديدة: العاكسات الضوئية وأنظمة تخزين الطاقة.
7. المنشآت الصناعية والتعدينية: المنشآت البترولية والكيميائية والتعدينية وغيرها من المواقع ذات متطلبات السلامة العالية.
1. المخاطر البيئية
1. خطر التلوث بالغبار: يكون السطح المتعرج لمحول العزل من النوع الجاف مكشوفًا أو يكون الجسم المصبوب في بيئة عالية الغبار لفترة طويلة. سيؤدي تراكم الغبار إلى تقليل كفاءة تبديد الحرارة وتقصير مسافة الزحف، مما قد يتسبب في وميض سطحي أو تفريغ جزئي مكثف.
2. خطر الرطوبة والتكثيف: في بيئة عالية الرطوبة لفترة طويلة أو في الأماكن ذات الاختلافات الكبيرة في درجات الحرارة بين النهار والليل، يمتص سطح العزل الصلب الرطوبة بسهولة ويشكل التكثيف، مما يؤدي إلى انخفاض كبير في مقاومة العزل وانخفاض جهد بداية التفريغ الجزئي، وفي الحالات الشديدة يحدث وميض سطحي.
3. خطر ارتفاع درجة الحرارة المرتفعة: عند التركيب في أماكن مغلقة سيئة التهوية، أو الطوابق السفلية، أو بالقرب من مصادر الحرارة، تتجاوز درجة الحرارة المحيطة القيمة المرجعية للتصميم البالغة 40 درجة مئوية، مما يتسبب في ارتفاع درجة حرارة اللف إلى تجاوز المعيار، مما يؤدي إلى تسريع الشيخوخة الحرارية للمواد العازلة وتقصير عمر الخدمة بشكل كبير.
4. تأثير الضوضاء والاهتزاز: يؤدي الانقباض المغناطيسي للقلب الحديدي إلى توليد ضوضاء كهرومغناطيسية تتراوح من 100 هرتز إلى 400 هرتز، والتي قد تتجاوز المعيار (على سبيل المثال، ≥45 إلى 50 ديسيبل في الليل) في الأماكن الهادئة مثل المناطق السكنية والمستشفيات ومراكز البيانات، مما يؤثر على عمل الناس وراحتهم.
5. خطر رش الغاز/الملح المسببة للتآكل: الغازات المسببة للتآكل أو رش الملح في المصانع الكيماوية وبيئات رش الملح الساحلية ستؤدي إلى تآكل المكونات المعدنية مثل المشابك الأساسية، وقضبان التوصيل النحاسية، والمرفقات، وقد تؤدي أيضًا إلى تآكل سطح الجسم المصبوب، مما يقلل من موثوقية العزل.
6. خطر الجهد الزائد والرنين: السعة بين اللفات كبيرة نسبيًا. تحت تأثير تبديل الجهد الزائد أو الجهد الزائد البرق، قد يحدث رنين متعرج، مما يؤدي إلى انهيار العزل بدوره. وفي الوقت نفسه، فهو عرضة للرنين الحديدي مع سعة النظام.
2. قيود التثبيت
يتم تركيب محولات العزل من النوع الجاف داخل المباني في بيئة جافة ونظيفة وجيدة التهوية وخالية من الوسائط المسببة للتآكل، مع الاحتفاظ بمساحة أمان لا تقل عن 600 مم. بالنسبة للبيئات المرتفعة أو القاسية، يجب اختيار النماذج المقابلة أو حاويات الحماية الإضافية.
يدعم هذا المنتج التخصيص الشخصي كامل الأبعاد، مما يتيح التكيف الدقيق بناءً على ظروف تشغيل المشروع، والعوامل البيئية، ومعايير الصناعة، ومتطلبات العملاء. نطاق التخصيص هو كما يلي، مع الأبعاد الرئيسية المذكورة أدناه:
|
أبعاد التخصيص |
النطاق المتاح |
|
القدرة والجهد |
30 كيلو فولت أمبير ～ 5000 كيلو فولت أمبير، 6 كيلو فولت ～ 10 كيلو فولت |
|
مجموعة الاتصال (مجموعة المتجهات) |
Dyn11، Yyn0، YNd11، Yy0، ZNyn11 إلخ. |
|
اضغط على نوع المغير |
خارج الدائرة (بدون تحميل) (±2×2.5% أو ±5%) / عند التحميل (±8×1.25%، إلخ.) |
|
طريقة التبريد |
أن، بالعربية |
|
مادة اللف |
النحاس بالكامل، والألومنيوم بالكامل، والألمنيوم عالي الجهد / النحاس منخفض الجهد، ومركب النحاس والألومنيوم، إلخ. |
|
الحماية ومكافحة التآكل |
IP20 ～ IP65 ； |
|
بيئة التثبيت |
يجب تركيب المحولات من النوع الجاف في الداخل في بيئة جيدة التهوية وجافة ونظيفة، مع درجة حرارة محيطة -5 درجة مئوية ~ +40 درجة مئوية، ارتفاع أقل من 1000 متر، خالية من الغبار الموصل والغازات المسببة للتآكل ومخاطر الانفجار، مع الاحتفاظ بالخلوص المحيط لتبديد الحرارة والصيانة. |
|
تكوين الملحقات |
إضافات اختيارية: جهاز تحكم ذكي في درجة الحرارة (مراقبة درجة حرارة اللف)، مراقبة التفريغ الجزئي عبر الإنترنت، نقل البيانات عن بعد، إنذار/رحلة درجة الحرارة الزائدة، التحكم التلقائي في تشغيل/إيقاف المروحة، حاوية حماية ذكية (مع قفل كهرومغناطيسي)، وحدة تحكم في درجة الحرارة والرطوبة (مضادة للتكثيف)، وما إلى ذلك، قابلة للتكيف مع أنظمة توزيع الطاقة الذكية غير المراقبة والمحطات الفرعية الذكية. |
|
المعايير المعمول بها |
UL / EN 60076 / GB 1094 / IEC 60076 / ANSI C57.12 / CSA / DOE مستويات كفاءة الطاقة |
|
وضع العلامات / وضع العلامات |
لوحة الاسم الصينية/الإنجليزية أو ثنائية اللغة وملصقات التحذير |
