محول العزلة
محول العزل هو جهاز طاقة ينقل الطاقة الكهربائية من خلال الحث الكهرومغناطيسي بينما يقوم في نفس الوقت بإنشاء عزل كهربائي بين ملف الإدخال (الجانب الأساسي) ولف الخرج (الجانب الثانوي). وتتمثل وظيفتها الأساسية في قطع مسار التيار المباشر بين شبكة الطاقة والحمل، مما يتسبب في تعويم الدائرة الثانوية على الأرض، وبالتالي منع حوادث الصدمات الكهربائية بشكل فعال وقمع إشارات التداخل المختلفة في شبكة الطاقة.
يمكن أن تكون نسبة الدوران لمحول العزل 1:1 (عزل جهد متساوي) أو نسب أخرى (عزل متزامن للأعلى والأسفل). تنقسم المنتجات إلى نوعين رئيسيين: محولات العزل من النوع الجاف ومحولات العزل المغمورة بالزيت. يتم استخدامها على نطاق واسع في المعدات الطبية والأدوات الدقيقة وأنظمة التحكم الصناعية وأنظمة الطاقة الجديدة والتطبيقات المختلفة ذات المتطلبات العالية للسلامة وجودة الطاقة.
لا يوجد اتصال كهربائي مباشر بين الملفين الأولي والثانوي، ولا يوجد فرق جهد بين أي سلك على الجانب الثانوي والأرضي. الاتصال بسلك واحد لن يؤدي إلى صدمة كهربائية، مما يضمن سلامة المشغلين والمعدات بشكل فعال.
يعزل بشكل فعال العوامل غير المستقرة مثل التوافقيات، والجهد الكهربي المفاجئ، والنبضات المتصاعدة في شبكة الطاقة، وتصفية إشارات التداخل في الوضع المشترك والوضع التفاضلي لتوفير مصدر طاقة نظيف للأحمال الدقيقة. كما تعمل طبقة التدريع الكهروستاتيكية الاختيارية على تقليل الاقتران السعوي للملفات البينية، مما يؤدي إلى أداء فائق ضد التداخل.
يحول جهد الإدخال إلى جهد خرج مناسب للحمل وفقًا للاحتياجات الفعلية، مع تحقيق الوظائف المزدوجة للعزل الكهربائي وتحويل الجهد في نفس الوقت.
عند استخدام مجموعات اتصال محددة (مثل Dyn11)، يمكنها بشكل فعال إزالة التداخل التوافقي الثالث والفردي، وتنقية شبكة الطاقة.
يمكن أن يؤدي استخدام محول العزل إلى توليد خط محايد جديد (خط N)، مما يؤدي إلى تجنب أعطال المعدات الناتجة عن وجود خط محايد أصلي معيب في شبكة الكهرباء.

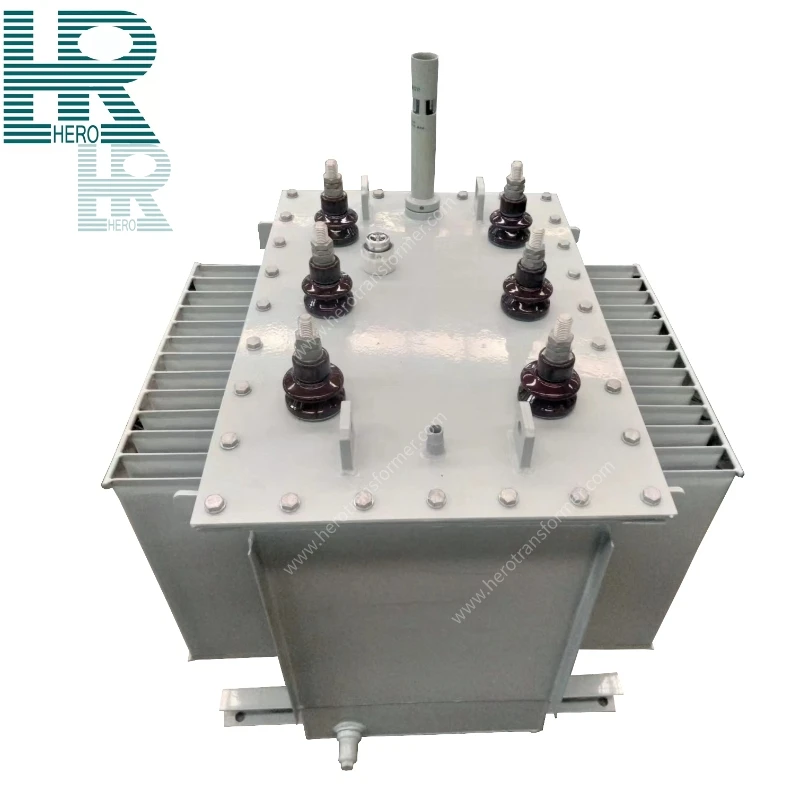

المنتج متوفر في نوعين: النوع الجاف (صب راتنجات الايبوكسي/النوع المفتوح) والنوع المغمور بالزيت (تبريد الزيت المعدني)، مناسب للتطبيقات الداخلية/المقاومة العالية للحريق والتطبيقات الخارجية/عالية الطاقة، على التوالي.
| غرض | نطاق المعلمة / الوصف |
| القدرة المقدرة | 5 كيلو فولت أمبير ~ 2000 كيلو فولت أمبير |
| جهد الإدخال | مرحلة واحدة 220 فولت / ثلاث مراحل 380 فولت / 440 فولت / 420 فولت / 400 فولت، إلخ. |
| الجهد الناتج | مرحلة واحدة 110 فولت / 100 فولت / 36 فولت / 24 فولت / ثلاث مراحل 220 فولت / 200 فولت / 120 فولت / 110 فولت، إلخ. |
| عدد المراحل | مرحلة واحدة / ثلاث مراحل |
| التردد المقدر | 50 هرتز / 60 هرتز |
| جهد العزل (تحمل الجهد) | 3 كيلو فولت / 5 كيلو فولت / 10 كيلو فولت (قياسي)؛ قابلة للتخصيص حتى 1000 كيلو فولت للمنتجات الخاصة |
| فئة العزل | الفئة F (155 درجة مئوية) / الفئة H (180 درجة مئوية) للنوع الجاف؛ الفئة أ (105 درجة مئوية) للنوع المغمور بالزيت |
| فئة الحماية | IP20 ~ IP54 (النوع الجاف)؛ IP54 وما فوق (النوع الخارجي المغمور بالزيت) |
| كفاءة | ≥95% ~ 98.5% (حسب السعة والتصميم) |
| تنظيم الجهد | ≥2% (في ظل ظروف التحميل الكامل) |
| مقاومة الجهد | <7% (standard) |
| عدم التحميل الحالي | <5% (standard) |
| مقاومة العزل | ≥50 مΩ ~ 500 مΩ |
| حد ارتفاع درجة الحرارة | ≥100 كلفن (النوع الجاف) / ≥65 كلفن (مغمور بالزيت، درجة حرارة الزيت العليا) |
| نطاق درجة الحرارة المحيطة | -5 درجة مئوية ~ +40 درجة مئوية (قياسي)؛ قابلة للتوسيع إلى -40 درجة مئوية ~ +45 درجة مئوية (حسب الطلب) |
| المعايير | IEC 60076 / GB 1094 / UL 5085 / CSA / CE / GB 20052 معايير كفاءة الطاقة، إلخ. |

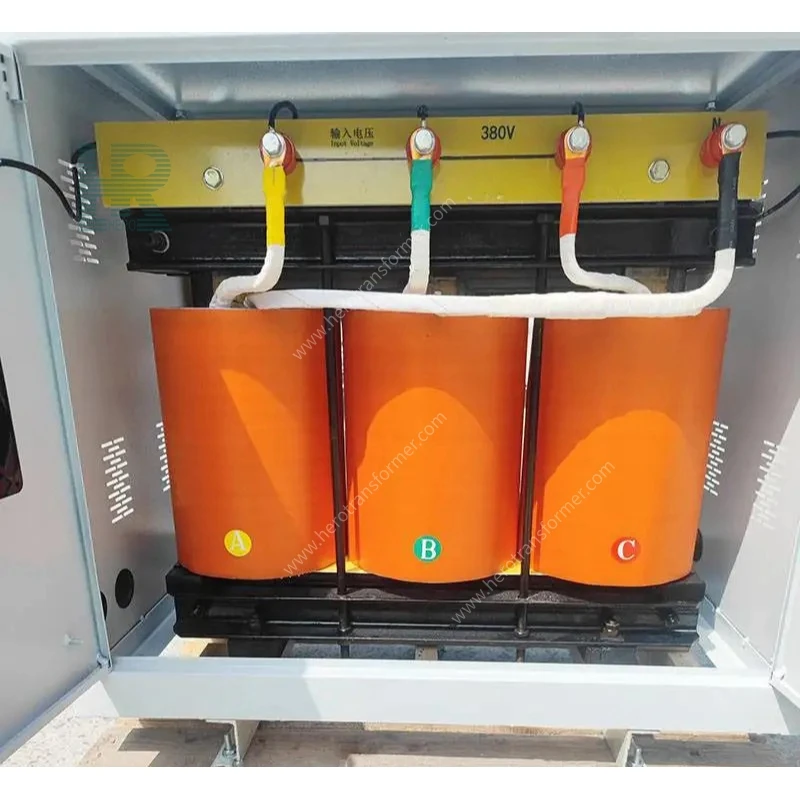

محول العزل من النوع الجاف
1. القلب: يستخدم صفائح الفولاذ السليكونية ذات النفاذية العالية والموجهة نحو الحبوب والمصفحة معًا أو قلب حلقي من الفريت، مما يقلل بشكل فعال من الخسائر.
2. اللفات ذات الجهد العالي والمنخفض: يتم لفها بأسلاك نحاسية أو ألومنيوم عالية الجودة باستخدام طريقة لف الألياف. يتم تحقيق العزل من خلال التشريب الفراغي، مما يضمن عزل فئة F أو H.

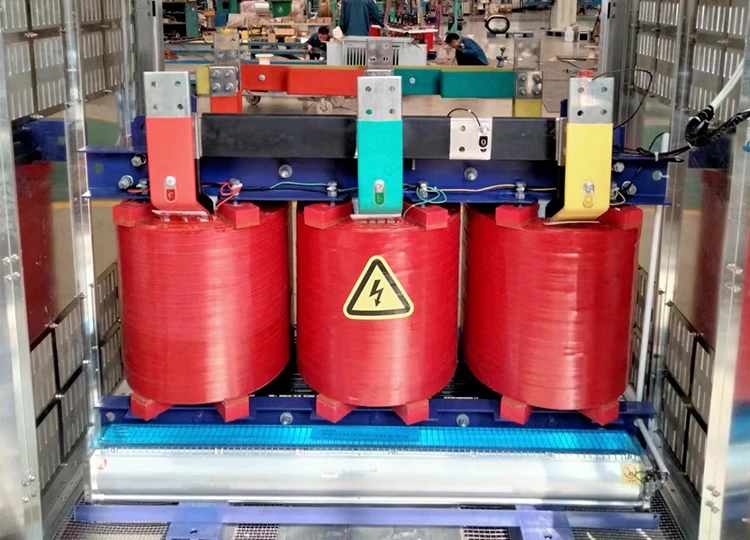

3. نظام العزل: صب راتنجات الايبوكسي أو هيكل العزل المفتوح، مقاوم للحريق والرطوبة، ومناسب للبيئات الداخلية وعالية السلامة.
4. طبقة التدريع الكهروستاتيكي (اختياري): طبقة تدريع معدنية موضوعة بين اللفات الأولية والثانوية، مما يمنع بشكل فعال تداخل الوضع المشترك.
محول عزل مغمور بالزيت
1. النواة: مثل صفائح فولاذ السيليكون من النوع الجاف، عالية النفاذية والمصفحة معًا.
2. اللفات ذات الجهد العالي والمنخفض: ملفوفة بأسلاك النحاس أو الألومنيوم عالية الجودة.

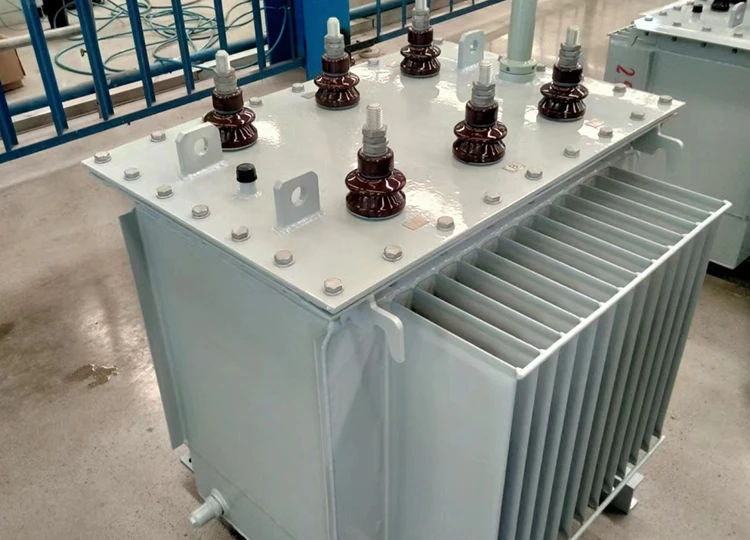

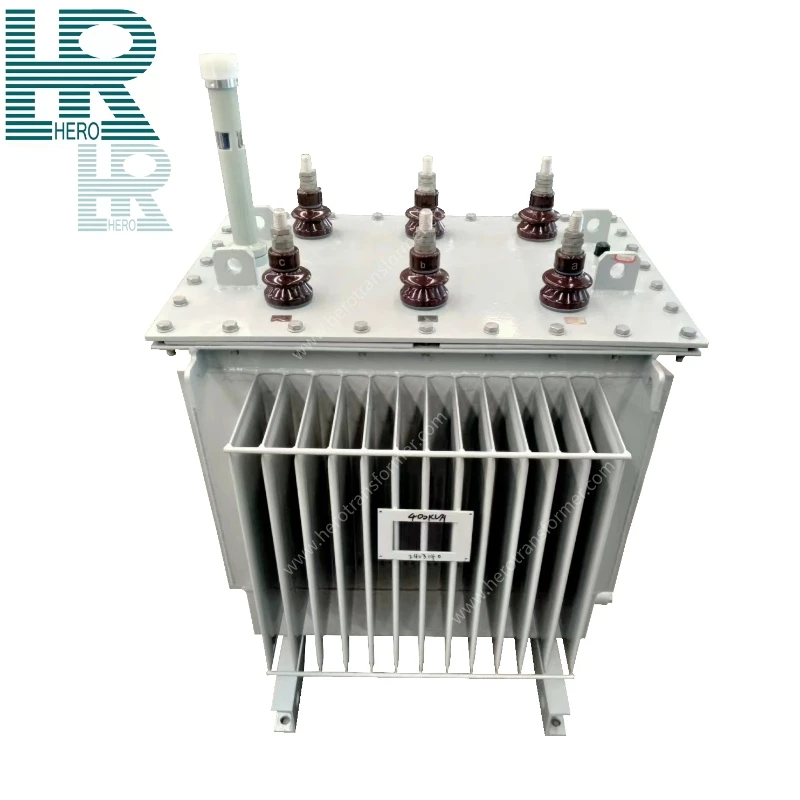

3. الزيت العازل: زيت معدني (IEC 60296)، يوفر وظائف العزل وتبديد الحرارة وإطفاء القوس الكهربائي، وهو مناسب للتطبيقات عالية الطاقة والتطبيقات الخارجية.
4. خزان المحولات: غلاف مغلق ملحوم بالفولاذ مع هيكل خارجي لتبديد الحرارة.
1. مزايا المنتج الأساسية
① آمن وموثوق: يحقق "إمداد طاقة آمن" من خلال العزل الكهربائي، مما يمنع بشكل فعال حوادث الصدمات الكهربائية. في التطبيقات ذات متطلبات السلامة العالية مثل المعدات الطبية والمختبرات، يمكن التحكم في تيار التسرب على مستوى الميكرو أمبير.
② أداء ممتاز ضد التداخل: يعزل توافقيات الشبكة والارتفاعات والنبضات المتصاعدة والتداخلات الأخرى. من خلال التدريع الكهروستاتيكي الاختياري، يمكن تعزيز مناعة التداخل في الوضع الشائع بشكل أكبر، مما يوفر مصدر طاقة نظيفًا للأحمال الدقيقة.
③ الوظيفة المزدوجة (العزل + التحويل): يمكن تصميمها كعزل نقي بنسبة 1:1 أو تصعيد/تنحي + عزل، والتكيف بمرونة مع متطلبات السيناريو المختلفة.
④ هيكل مرن وتغطية واسعة للسيناريو: جاف/مغمر بالزيت، أحادي الطور/ثلاثي الطور، تغطية السعة من 0.5 كيلو فولت أمبير إلى 2000 كيلو فولت أمبير، مناسب لكل من الأدوات الطبية الصغيرة وتوزيع الطاقة الصناعية عالية الطاقة.
⑤ خسارة منخفضة، كفاءة عالية: باستخدام قلب مغناطيسي عالي النفاذية وتصميم ملف منخفض الخسارة، يمكن أن تصل الكفاءة إلى 95% - 98.5% أو أعلى، مما يؤدي إلى توفير كبير في الطاقة.
⑥ عمر طويل، صيانة منخفضة: تم تصميم محولات العزل من النوع الجاف للتشغيل بدون صيانة، بينما يمكن أن تتمتع محولات العزل المغمورة بالزيت بعمر خدمة يتراوح من 20 إلى 30 عامًا في ظل ظروف التشغيل والصيانة القياسية.
2. خدمة الحياة
محولات العزل من النوع الجاف: في ظل ظروف التشغيل القياسية والاستخدام الموحد، يمكن أن يصل عمر الخدمة المصمم إلى 20-25 عامًا. المكونات الأساسية (القلب، اللفات) لا تحتوي على أجزاء تتلف بسهولة، ونظام العزل (راتنجات الايبوكسي/الفئة F/الفئة H) يتقادم ببطء، ولا يتطلب أي صيانة.
المحولات العازلة المغمورة بالزيت: يمكن أن يصل عمر الخدمة المصمم إلى 20-30 سنة، مقارنة بالمحولات العادية المغمورة بالزيت. يرجع تقادم المعدات بشكل رئيسي إلى تدهور الزيت العازل وتقادم موانع التسرب؛ يمكن أن يؤدي اختبار جودة الزيت بانتظام واستبدال الختم إلى إطالة عمر الخدمة.
1. الصيانة اليومية
محول العزل من النوع الجاف
① الفحص اليومي: افحص مظهر الجهاز بانتظام، وتحقق من عدم وجود أي روائح غير عادية، أو ضوضاء، أو ارتفاع درجة الحرارة، أو تغير اللون، أو علامات تلف العزل.
② التنظيف وإزالة الغبار: قم بتنظيف الغبار بانتظام من الأسطح الأساسية والمتعرجة لمنع تراكم الغبار من التسبب في انخفاض أداء العزل أو سوء تبديد الحرارة.
③ فحص الأطراف: قم بتشديد الأطراف بشكل منتظم وتحقق من ارتفاع درجة الحرارة أو الأكسدة في التوصيلات.
محول عزل مغمور بالزيت
① الفحص اليومي كما هو الحال مع المحولات العادية المغمورة بالزيت (مستوى الزيت، درجة حرارة الزيت، فحص تسرب الزيت).
② اختبار جودة الزيت: أخذ عينات كل سنة إلى سنتين لاختبار قوة العزل الكهربائي ومحتوى الرطوبة والغازات الذائبة (DGA) للزيت العازل.
③ التنظيف وتبديد الحرارة: قم بتنظيف الغبار والحطام بانتظام من المبرد وسطح الخزان.
2. معايير السلامة
① القاعدة الحديدية للاستخدام الآمن: يجب أن يظل الملف الثانوي لمحول العزل مستقلاً - أي أنه يجب ألا يتم تأريض الملف الثانوي أو توصيله بموصل واقي أو توصيله بدوائر كهربائية أخرى. سيؤدي التأريض الثانوي إلى الإضرار بتأثير العزل وتعطيل وظيفة الحماية من الصدمات الكهربائية.
② سلامة عمل الخط المباشر: يجب إجراء صيانة المعدات بعد فصل الطاقة واختبار الجهد وتوصيل سلك التأريض قبل أي عملية. يُحظر تمامًا التفكيك والتجميع أثناء تنشيط المعدات.
③ الوقاية من الحرائق وحماية البيئة: يُحظر تمامًا استخدام اللهب المكشوف والمواد القابلة للاشتعال والمتفجرة حول المعدات. عند تغيير الزيت العازل في محول العزل المغمور بالزيت، يجب استخدام حاوية مخصصة لإعادة التدوير؛ الإغراق العشوائي ممنوع منعا باتا.
1. الصناعة الطبية: مصدر طاقة آمن ومعزول للمعدات الطبية في غرفة العمليات، وشاشات وحدة العناية المركزة، ومعدات التصوير بالرنين المغناطيسي، وأدوات التحليل المختبرية.
2. الأتمتة الصناعية: مصدر طاقة معزول ومضاد للتداخل لأنظمة التحكم PLC، ومحركات المحركات المؤازرة، وأدوات الآلات CNC، وخطوط إنتاج الروبوت، ومعدات الكشف عن أجهزة الاستشعار.
3. صناعة الإلكترونيات الدقيقة: مصدر الطاقة المنقى لمعدات اختبار الرقائق، وخطوط إنتاج تصنيع أشباه الموصلات، وأدوات اختبار المكونات الإلكترونية، والمعدات الصوتية المتطورة.
4. صناعة الطاقة الجديدة: أنظمة اختبار العاكس الكهروضوئي، وأنظمة إدارة البطاريات (BMS)، ومنصات اختبار أكوام الشحن، والدوائر المساعدة لمحولات طاقة الرياح.
5. البناء والأمن: أنظمة إمدادات الطاقة في حالات الطوارئ، إمدادات الطاقة لكاميرات المراقبة، معدات التحكم في الوصول والأمن، أنظمة التحكم في المصاعد.
6. النقل بالسكك الحديدية: أنظمة التحكم في إشارات مترو الأنفاق، والمعدات الموجودة على متن القطار، وأدوات اختبار المسار، وأنظمة إمداد الطاقة بالمنصة.
7. أنظمة الاختبار والقياس: مصدر طاقة منقى ومضاد للتداخل لأنظمة القياس والاختبار الدقيقة، معزول عن شبكة الكهرباء.
1. المخاطر البيئية (تنطبق على النوع الجاف والنوع المغمور بالزيت)
1. حدود تبديد الحرارة: تعتمد محولات العزل من النوع الجاف على التبريد الطبيعي أو تبريد الهواء القسري، مما يتطلب تهوية جيدة في موقع التثبيت. بالنسبة للبيئات المغلقة ذات درجة الحرارة العالية، من الضروري وجود مروحة ذات غلاف أو هامش سعة أكبر.
2. مخاطر الرطوبة والتآكل: توفر محولات العزل من النوع الجاف المصنوعة من راتنجات الإيبوكسي مقاومة جيدة للرطوبة، لكن هيكلها المفتوح غير مناسب للبيئات عالية الرطوبة. توفر الهياكل المختومة المغمورة بالزيت مقاومة أقوى للرطوبة ورذاذ الملح.
3. قيود القدرة على التكيف مع الارتفاع: على ارتفاعات تتجاوز 1000 متر، يؤدي انخفاض كثافة الهواء إلى انخفاض قوة العزل الخارجي، مما يستلزم تخصيص منتجات جافة أو مغمورة بالزيت ومعززة بالعزل على ارتفاعات عالية (زيادة مسافة الزحف).
4. خطر التداخل الكهرومغناطيسي: في البيئات الصناعية ذات التداخل الكهرومغناطيسي القوي، يوصى باختيار محولات العزل ذات طبقات التدريع الكهروستاتيكية لقمع التداخل في الوضع الشائع بشكل فعال.
2. قيود التثبيت
1. متطلبات التباعد: تتطلب محولات العزل من النوع الجاف مساحة تهوية كافية (عادةً ≥200 مم حول المحول)، بينما تتطلب المحولات المغمورة بالزيت مساحة كافية لتبديد الحرارة وعمليات الصيانة.
2. أساس التثبيت: يمكن تركيب محولات العزل من النوع الجاف على الأرضية أو تركيبها في خزانة، بينما تتطلب المحولات المغمورة بالزيت منصة أساس خرسانية أو دعامة عمود.
3. الامتثال للسلامة من الحرائق: يتطلب التركيب الداخلي لمحولات العزل المغمورة بالزيت جدرانًا مقاومة للحريق، وخزانات تجميع تسرب الزيت، وغيرها من المرافق. محولات العزل من النوع الجاف مقاومة للحريق والرطوبة، مع قيود أقل على التركيب الداخلي.
يدعم هذا المنتج التخصيص الشخصي كامل الأبعاد ويمكن تكييفه بدقة مع ظروف المشروع والظروف البيئية ومعايير الصناعة واحتياجات العملاء. الأبعاد الرئيسية هي كما يلي:
| البعد التخصيص | النطاق/الوصف الاختياري |
| نوع الهيكل | النوع الجاف (صب راتنجات الايبوكسي / النوع المفتوح) / النوع المغمور بالزيت (تبريد الزيت المعدني) |
| القدرة والجهد | 5 كيلو فولت أمبير ~ 2000 كيلو فولت أمبير؛ جهد الإدخال/الإخراج مخصص حسب الحاجة (قياسي أقل من 1000 فولت؛ أنواع خاصة عالية الجهد قابلة للتخصيص) |
| عدد المراحل | مرحلة واحدة / ثلاث مراحل |
| نسبة التحول | 1:1 (عزل تام) / خطوة لأعلى / خطوة لأسفل + عزل (قابل للتخصيص حسب الحاجة) |
| تكوين التدريع | طبقة حماية إلكتروستاتيكية غير محمية / طبقة حماية إلكتروستاتيكية مزدوجة / طبقة حماية إلكتروستاتيكية مزدوجة (تمنع تداخل الوضع المشترك + الوضع التفاضلي) |
| فئة العزل | الفئة F (155 درجة مئوية) / الفئة H (180 درجة مئوية) للنوع الجاف؛ الفئة أ (105 درجة مئوية) للنوع المغمور بالزيت |
| فئة الحماية | IP20 ~ IP54 (النوع الجاف)؛ IP54 وما فوق (النوع الخارجي المغمور بالزيت) |
| معالجة الحماية من التآكل | تتوفر طلاءات مقاومة للتآكل من الدرجة C4 / C5 ومثبتات من الفولاذ المقاوم للصدأ مخصصة لرش الملح الساحلي وبيئات التآكل الكيميائي |
| المعايير | IEC 60076 / GB 1094 / UL 5085 / CSA / CE / GB 20052 معايير كفاءة الطاقة، إلخ. |
| مُكَمِّلات | منظم الحرارة، والمراوح (تبريد الهواء القسري من النوع الجاف)، والغطاء الواقي، وغطاء الحماية الطرفية، والمراقبة الذكية، وما إلى ذلك (اختياري حسب الحاجة) |
| الألوان والعلامات | رموز الألوان المحددة من قبل المستخدم (RAL، وما إلى ذلك)؛ لوحات الأسماء وملصقات التحذير باللغة الصينية أو الإنجليزية أو ثنائية اللغة |
