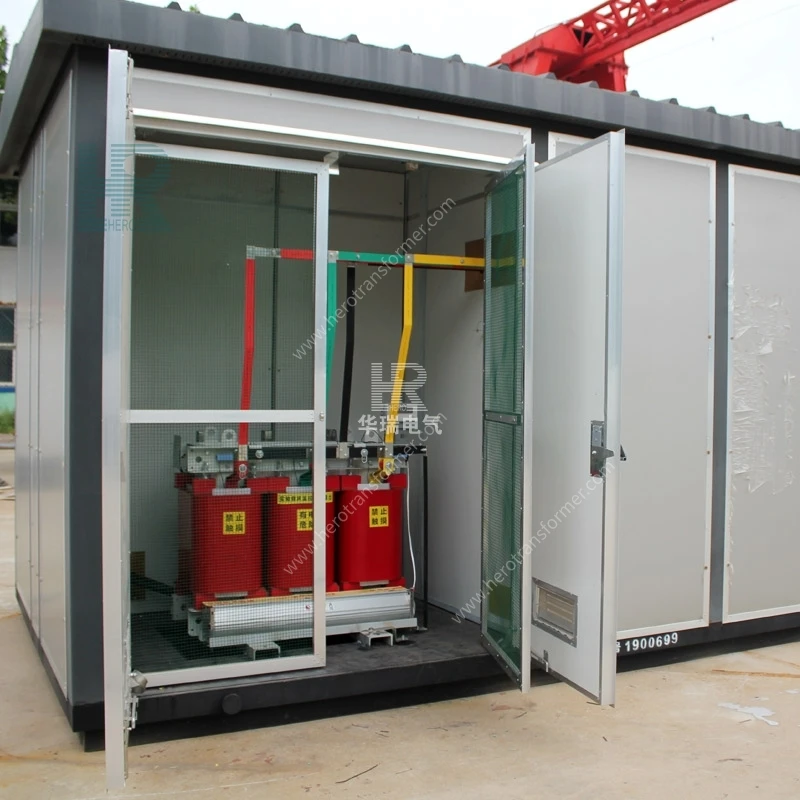

محطة فرعية خارجية من النوع الصندوقي (النمط الأوروبي)

المحطة الفرعية الجاهزة من النوع الصندوقي (النمط الأوروبي) عبارة عن نظام توزيع طاقة خارجي مدمج في المصنع. وتتكون من ثلاث حجرات مستقلة: حجرة الجهد العالي، وحجرة المحولات، وحجرة الجهد المنخفض. إنه يدمج مفتاح الشبكة الحلقية ذات الجهد العالي، ومحول التوزيع، وخزانات الخطوط الواردة والصادرة ذات الجهد المنخفض، وتعويض الطاقة التفاعلية، والقياس، وأجهزة الحماية والتحكم. يتراوح الجهد العالي المقدر من 6 إلى 40.5 كيلو فولت، وتتراوح السعة من 50 كيلو فولت أمبير إلى 2500 كيلو فولت أمبير. يمكنها تحقيق إمداد طاقة الشبكة الحلقية، وإمدادات الطاقة المزدوجة، وإمدادات الطاقة الشعاعية الطرفية، مما يقلل ويوزع طاقة الجهد المتوسط والعالي إلى أحمال الجهد المنخفض 0.4kV. بدلاً من المحطات الفرعية التقليدية للهندسة المدنية، يتم تجميع الوحدة بأكملها وتوصيلها بالأسلاك واختبار الجهد الكهربي وتشغيلها في المصنع. في الموقع، لا يلزم سوى صب الأساس وتوصيل الكابل للتشغيل. إنها معدات توزيع الطاقة القياسية السائدة لشبكات توزيع الطاقة في المناطق الحضرية والطاقة الجديدة والمشاريع الهندسية الصناعية والتجارية والبلدية.

استفسر الآن + المنتجات التالية +

ميزات المنتج الرئيسية

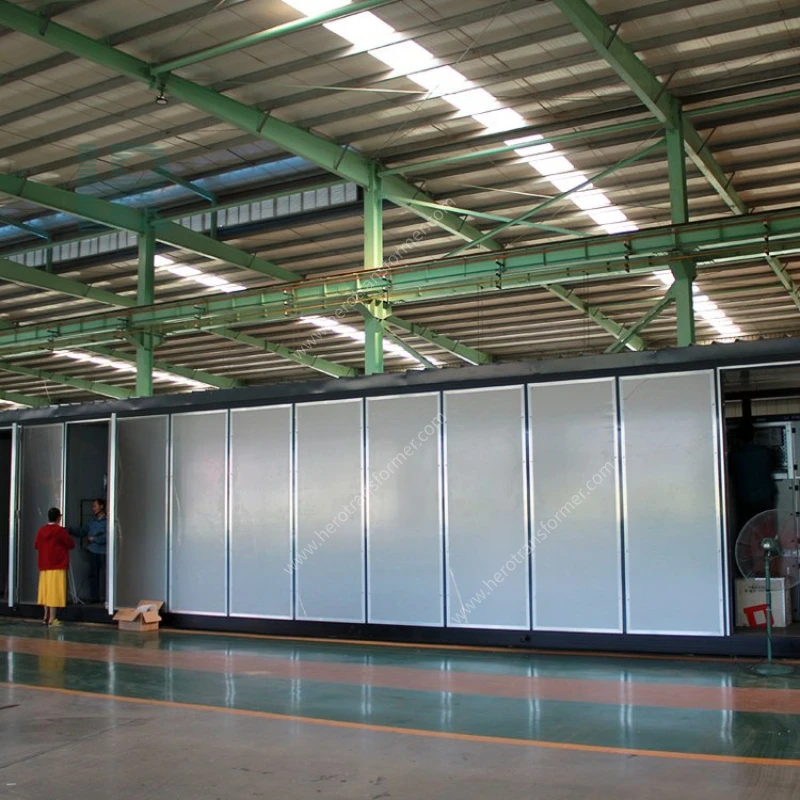

التجميع المسبق المتكامل، دورة البناء القصيرة

يتم تجميع جميع مكونات الجهد العالي والمنخفض والمحولات ودوائر التحكم الثانوية وتصحيح أخطائها في المصنع، ويتم شحن الوحدة بأكملها ككل. لا توجد إجراءات تجميع معقدة في الموقع، مما يؤدي إلى تقصير فترة البناء بأكثر من 70% وتقليل تكاليف الهندسة المدنية والعمالة بشكل كبير.

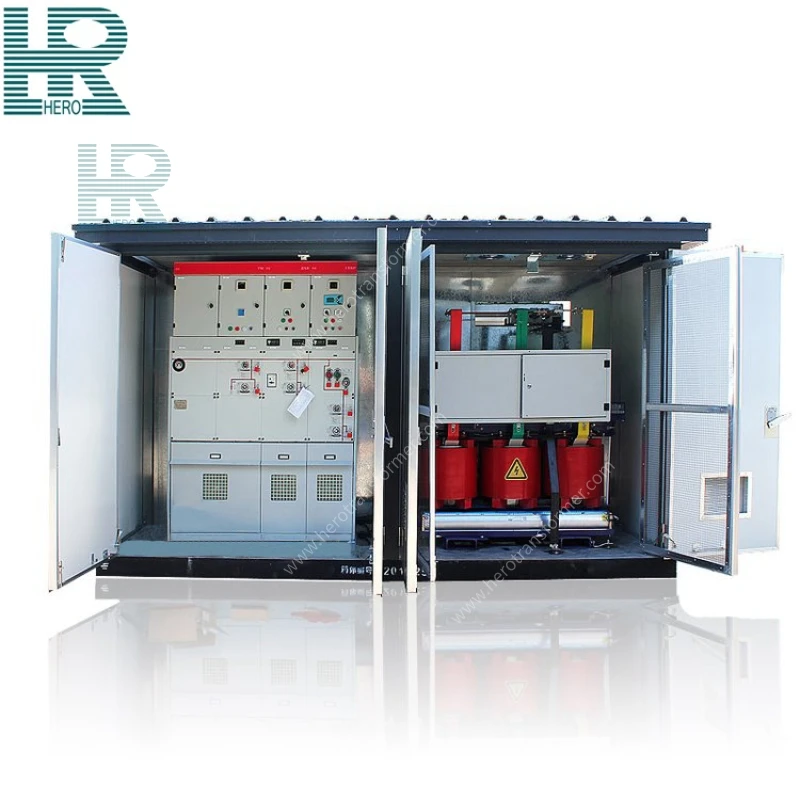

ثلاث حجرات مستقلة، مستوى حماية عالي للسلامة

مقصورات الجهد العالي والمحولات والجهد المنخفض معزولة تمامًا ومجهزة بأنظمة تعشيق ميكانيكية وشاشة عرض حية وتخفيف الضغط وأنظمة التهوية والتحكم في درجة الحرارة؛ يتمتع الغلاف الخارجي بحماية IP54، وهو مقاوم للماء والغبار والتكثيف، مما يمنع خطر التفريغ عبر المقصورة والاتصال العرضي.

كفاءة عالية وتوفير الطاقة، وخسارة منخفضة وضوضاء منخفضة

محول توزيع مدمج 10/15/33 كيلو فولت منخفض الخسارة مغمور بالزيت/من النوع الجاف، مع فولاذ سيليكون موجه اختياري أو قلب حديد غير متبلور؛ قناة هواء مُحسّنة لتبديد الحرارة بشكل طبيعي، ومستوى الضوضاء أقل من 55 ديسيبل عند 1 متر، وفقدان الحمل وعدم التحميل يتوافق مع معايير كفاءة الطاقة المحلية والدولية من الدرجة 1.

هيكل مدمج والحد الأدنى من البصمة

تبلغ مساحة البصمة 1/10 إلى 1/5 فقط من مساحة محطة فرعية تقليدية للهندسة المدنية، مما يسمح بوضعها في الأحزمة الخضراء أو جوانب الطرق أو زوايا المصنع. ليست هناك حاجة إلى غرفة توزيع كبيرة، مما يجعلها مناسبة للمناطق الحضرية ذات الأراضي المحدودة والمجمعات الصناعية.

تصميم خارجي مناسب لجميع الأحوال الجوية

يتكون الغلاف من لوح فولاذي مجلفن سميك / فولاذ مقاوم للصدأ / لوح عزل مركب مع طلاء متعدد الطبقات مضاد للتآكل؛ إنها تشتمل على طبقة عازلة مدمجة، مروحة تهوية قسرية، جهاز تحكم بدرجة الحرارة والرطوبة، تتكيف مع نطاق درجة حرارة واسع من -35 درجة مئوية إلى +40 درجة مئوية، الرطوبة العالية، رذاذ الملح الساحلي، والبيئات المتربة.

ميزات الحماية الشاملة والصيانة المريحة

يتضمن التكوين القياسي مفتاح الحمل عالي الجهد + حماية مجموعة الصمامات، والتحكم في درجة حرارة المحول، وتخفيف الضغط، والحمل الزائد للجهد المنخفض، والدائرة القصيرة، والتسرب، وحماية فقدان الطور؛ المراقبة والتحكم عن بعد الذكي الاختياري، وتعويض الطاقة التفاعلية التلقائي، وتحميل الأخطاء عن بعد.

أوضاع إمداد الطاقة المرنة

يدعم مصدر طاقة أحادي الطاقة، وتبديل إمداد الطاقة المزدوج، وإمدادات طاقة الشبكة الحلقية؛ واجهات احتياطية للاتصال بشبكة الطاقة الكهروضوئية وتخزين الطاقة؛ قابلة للتكيف مع الطاقة المتجددة الموزعة التي تدعم سيناريوهات الجهد المعزز/الجهد.

جدول معلمات المنتج

مقصورة	غرض	وحدة	المعلمة
مقصورة الجهد العالي	التردد المقدر	هرتز	50/60 هرتز
	الجهد المقنن	كيلو فولت	3.3 كيلو فولت، 6.0 كيلو فولت، 6.6 كيلو فولت؛ 10KV 11KV 13.8KV 15KV 20KV 22kv؛ 30 كيلو فولت 33 كيلو فولت 35 كيلو فولت 36 كيلو فولت
	أقصى جهد للخدمة	كيلو فولت	7.2 كيلو فولت؛ 12 كيلو فولت، 24 كيلو فولت؛ 40.5 كيلو فولت
	التصنيف الحالي	أ	400,630,1000,1250,1600,2000,2150،...إلخ
	نقل الحالي	أ	1200-3150 أ
	1MIN تردد الطاقة يتحمل الجهد والمرحلة الأرضية	كيلو فولت	42/48,85/95
	1MIN تردد الطاقة يتحمل الجهد والمرحلة/الكسر	كيلو فولت	75/85،170/185
	بيل	كيلو فولت	75/85،170/185
	تصنيف كسر الدائرة القصيرة الحالية	كا	20,31.5
حجرة المحولات	الجهد المقنن	كيلو فولت	3.3 كيلو فولت، 6.0 كيلو فولت، 6.6 كيلو فولت؛ 10KV 11KV 13.8KV 15KV 20KV 22kv؛ 30 كيلو فولت 33 كيلو فولت 35 كيلو فولت 36 كيلو فولت
	قدرة الطاقة المقدرة	كيلو فولت أمبير	200 كيلو فولت أمبير حتى 2.5 ميجا فولت أمبير
	نطاق التنصت	%	±2X2.5%،±5%
	مجموعة المتجهات		Yyn0، Dyn11
	مقاومة ماس كهربائى	%	4.0،4.2،4.5،6،8
مقصورة الجهد المنخفض	الجهد المقنن	V	220,380,400,415,433,440,660,690,800
	الدائرة الرئيسية تصنيف الحالي	أ	50-4000
	فرع الحالي	أ	5-800

المكونات الرئيسية

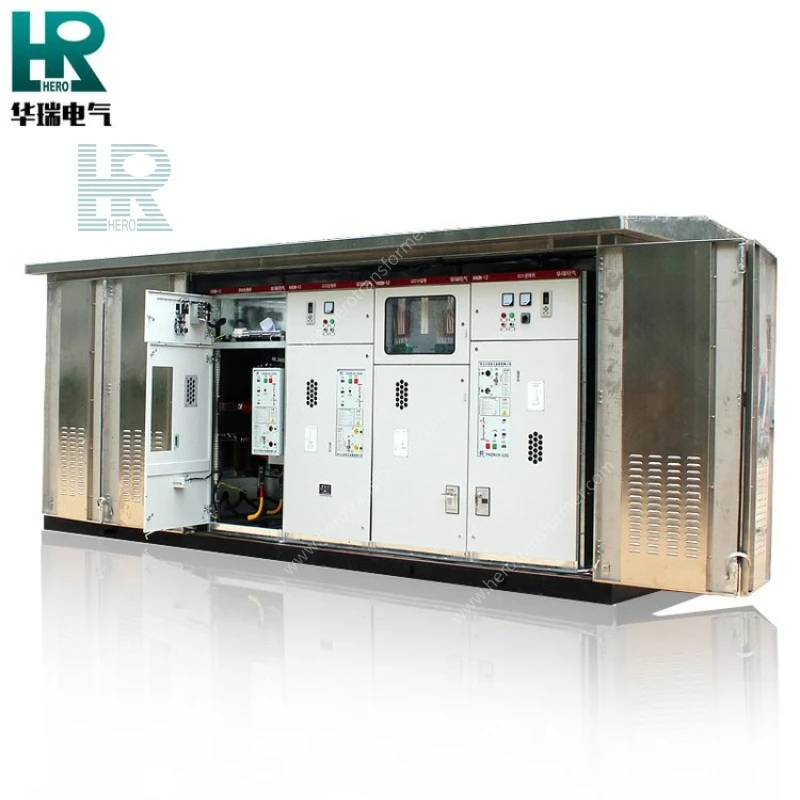

وحدة مقصورة الجهد العالي

الوحدة الرئيسية الحلقية المعزولة بالغاز SF6، المؤشر المباشر، مفتاح التأريض، منصهر الحد من التيار عالي الجهد، وصلة كوع الكابل، آلية التشغيل المتشابكة، جهاز تخفيف الضغط، حجرة الكابلات الواردة والصادرة ذات الجهد العالي.

وحدة مقصورة المحولات

محول توزيع منخفض الخسارة (السيليكون الصلب / غير متبلور اختياري)، خزان زيت المبرد المموج / من النوع اللوحي، مقياس مستوى الزيت، صمام تخفيف الضغط، التحكم في درجة الحرارة وجهاز العرض، مروحة تهوية قسرية، قسم العزل الحراري وتقليل الضوضاء، قضيب توصيل نحاسي مؤرض.

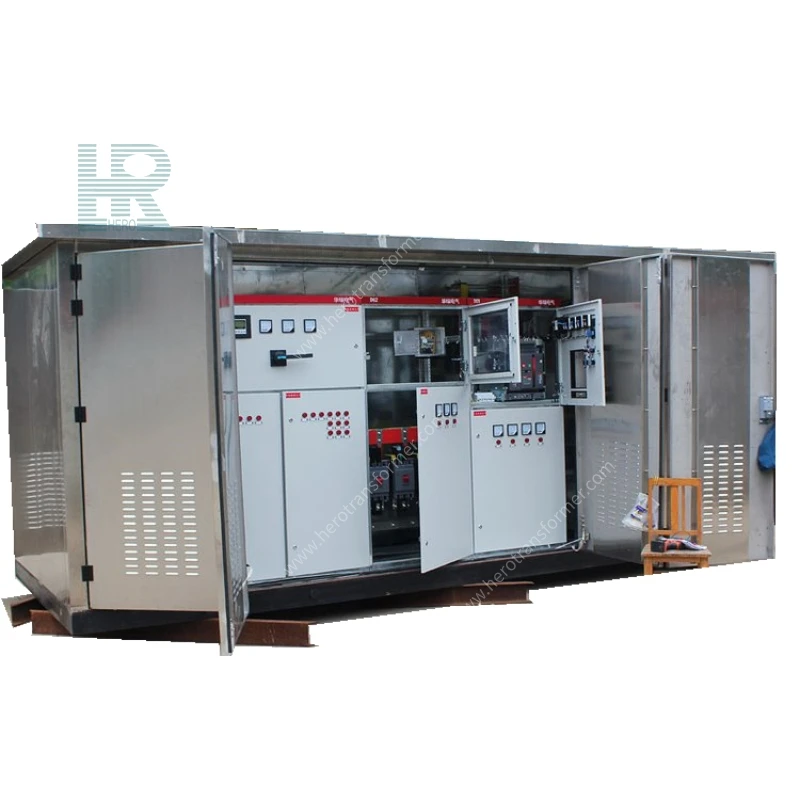

وحدة مقصورة الجهد المنخفض

المفتاح الرئيسي الوارد ذو الجهد المنخفض، قاطع دائرة مقولب متعدد الخارج، جهاز قياس ذكي، بنك مكثف تعويض الطاقة التفاعلية، حماية من التسرب، مراقبة وتحكم PLC ثانوي، جهاز التحكم في درجة الحرارة والرطوبة، وحدة الاتصال عن بعد، لوحة التشغيل.

هيكل الضميمة

الإطار الرئيسي من الفولاذ ملحوم معًا؛ تشتمل خيارات الغلاف الخارجي على ألواح فولاذية مجلفنة، وفولاذ مقاوم للصدأ 304، ولوحة ساندويتش معزولة مركبة؛ سقف مقاوم للمطر بطبقة مزدوجة، وأفاريز مقاومة للمطر بفتحات تهوية، وأبواب صيانة مستقلة لكل مقصورة، ومجموعة كاملة من أقفال الأبواب، ومحطات التأريض.

الملحقات الداعمة

مزايا المنتج الأساسية وعمر الخدمة

1. مزايا المنتج الأساسية

① انخفاض تكلفة الاستثمار الإجمالية: يلغي الحاجة إلى إنشاء غرف توزيع الطاقة للهندسة المدنية والجدران والأسقف وخنادق الكابلات على نطاق واسع؛ ويتم تقليل إجمالي الاستثمار في المعدات والهندسة المدنية بأكثر من 40% مقارنة بالمحطات الفرعية التقليدية، كما يتم تقصير فترة البناء بشكل كبير.

② استخدام مساحة عالية للغاية: يسمح التصميم المدمج المتكامل والشكل الصغير والأنيق بدمجه في الأحزمة الخضراء وطرق المنتزهات وزوايا المصنع دون شغل الإنتاج الأساسي أو مساحة المعيشة. ③ التشغيل المستقر ومعدل الفشل المنخفض: هيكل الحجرة المغلق بالكامل يعزله عن مياه الأمطار والغبار والغازات المسببة للتآكل؛ تخضع المكونات القياسية لاختبارات تحمل الجهد الكهربي والتفريغ الجزئي وارتفاع درجة الحرارة على نطاق واسع قبل مغادرة المصنع، مما يؤدي إلى حدوث عدد قليل من حالات الفشل على المدى الطويل.

④ صيانة الوحدات والتفكيك/إعادة التجميع المريح: أبواب مستقلة لمحولات الجهد العالي والمنخفض؛ المكونات الإضافية/تفكيك المكونات المعيارية؛ الاستبدال الفردي للأجزاء المعيبة دون إيقاف التشغيل والتفكيك بشكل عام، مما يقلل بشكل كبير من وقت الصيانة.

⑤ صديقة للبيئة ومخفضة للضوضاء، ومناسبة للمناظر الطبيعية الحضرية: يمكن تخصيص العلبة بألوان RAL الخارجية لمزجها مع المساحات الخضراء والواجهات الخارجية للمبنى؛ تضمن الفواصل الداخلية لتقليل الضوضاء والمحولات منخفضة الضوضاء أن الضوضاء الليلية في المناطق السكنية تلبي معايير الرقابة البلدية.

⑥ التوسع والتوافق القوي: يمكن إضافة التبديل التلقائي لإمدادات الطاقة المزدوجة، والخزائن المتصلة بالشبكة الكهروضوئية، والتعويض الديناميكي SVG، وأنظمة المراقبة عن بعد 4G حسب الحاجة، والتكيف مع الطاقة الجديدة وترقيات الشبكة الذكية.

2. تصميم عمر الخدمة

تتميز العلبة القياسية المضادة للتآكل المصنوعة من الفولاذ الكربوني بعمر خدمة تصميمي يصل إلى 20 عامًا في ظل ظروف التشغيل العادية؛ يمكن للعلبة المقاومة للتآكل المصنوعة من الفولاذ المقاوم للصدأ 304 أن تتحمل 25-30 عامًا في بيئات رش الملح الساحلية؛ تتمتع المحولات الداخلية ومكونات المفاتيح بعمر خدمة يزيد عن 20 عامًا في ظل التشغيل والصيانة الموحدة. التنظيف المنتظم لقنوات التهوية، ومعايرة أجهزة الحماية، واستبدال الأختام يمكن أن يزيد من عمر الخدمة.

تطبيقات الصناعة المشتركة

1. شبكات توزيع الطاقة البلدية الحضرية والريفية: استبدال محطات الهندسة المدنية الفرعية التقليدية في المناطق السكنية الحضرية ومناطق الفلل والحدائق والساحات، وإنارة الشوارع، وتجديد شبكات الكهرباء في المناطق الحضرية القديمة.

2. المنشآت الصناعية والتجارية: توزيع الطاقة مركزيًا في المناطق الصناعية والمصانع الكبيرة ومراكز التسوق ومباني المكاتب والفنادق والمستشفيات والمدارس.

3. مشاريع توليد الطاقة الجديدة: محولات الرفع والخفض لمحطات الطاقة الكهروضوئية المثبتة على الأرض، والخلايا الكهروضوئية الموزعة على الأسطح، ومزارع الرياح، ومحطات توليد الطاقة لتخزين الطاقة.

4. سيناريوهات البنية التحتية لوسائل النقل: توزيع الطاقة المؤقتة/الدائمة في مناطق خدمات الطرق السريعة والأنفاق وأنظمة مترو الأنفاق والمطارات والموانئ والمجمعات اللوجستية.

5. إمدادات الطاقة المؤقتة للبناء: إمدادات الطاقة المؤقتة لمواقع البناء، وعمليات التعدين، ومشاريع حقول النفط، والأحداث واسعة النطاق. يمكن رفع الوحدة بأكملها ونقلها وإعادة استخدامها.

أبعاد التخصيص

تدعم هذه السلسلة من المحولات الجاهزة التخصيص الشخصي المتعمق لجميع السيناريوهات، وتلبية جميع المتطلبات القياسية لشبكات الطاقة المحلية والصادرات الخارجية:

البعد التخصيص	النطاق/الوصف الاختياري
مستويات الجهد العالي	6 كيلو فولت، 10 كيلو فولت (12 كيلو فولت)، 20 كيلو فولت، 35 كيلو فولت (40.5 كيلو فولت)؛ التصدير: 7.2 / 11 / 13.2 / 13.8 / 15 / 17.5 / 24.94 / 33 كيلو فولت (نطاق كامل)
الجهد الناتج الجهد المنخفض	0.4 كيلو فولت، 0.69 كيلو فولت، 0.8 كيلو فولت، 1.14 كيلو فولت؛ الأمريكتين: 120/240 فولت، 277 فولت، 347 فولت، 600 فولت
القدرة المقدرة	50 كيلو فولت أمبير ~ 2500 كيلو فولت أمبير (جميع السعات القياسية متوفرة)
مخطط المحولات	محول الخزان المموج المغمور بالزيت / محول من النوع الجاف من الراتنج المصبوب ؛ قلب من السيليكون الصلب / قلب غير متبلور موفر للطاقة؛ لف النحاس بالكامل / لف رقائق الألومنيوم
تكوين مجموعة المفاتيح الكهربائية ذات الجهد العالي	الوحدة الرئيسية الحلقية SF6، مفتاح الحمل الفراغي، قاطع الدائرة، التشغيل الآلي، وحدة مفتاح النقل الأوتوماتيكي المزدوج الطاقة (ATS)
تكوين توزيع الجهد المنخفض	خطوط صادرة متعددة الدوائر، قياس ذكي، تعويض الطاقة التفاعلية / SVG، حماية من التسرب الأرضي، نظام SCADA عن بعد 4G (القياس عن بعد، الإشارة عن بعد، التحكم عن بعد، القياس عن بعد)
مادة الخزان والمظهر	الفولاذ الكربوني المجلفن، الفولاذ المقاوم للصدأ 304، لوحة شطيرة معزولة مركبة؛ رمز ألوان RAL خارجي مخصص، لوحة شعار ثنائية اللغة (الصينية/الإنجليزية).
درجة الحماية والتآكل	معيار IP33، ترقية IP54؛ حماية من التآكل الداخلي C3، طلاء ساحلي عالي التحمل مضاد للتآكل C4/C5
المعايير المعمول بها	GB (المعيار الوطني الصيني)، IEC (المعيار الدولي)، ANSI/CSA/DOE (شهادة التصدير للأمريكتين)، تردد قابل للتبديل 50/60 هرتز
ميزات اختيارية إضافية	مراقبة ذكية لدرجة حرارة الزيت / مستوى الزيت، إنذار خطأ مسموع ومرئي، خزانة توصيل بالشبكة خاصة بـ PV، مظلة خارجية مقاومة للمطر، قاعدة رفع متكاملة، نظام مدمج لإخماد الحرائق
