هواروي
ملف لف المحولات من النوع الجاف القابل للتخصيص

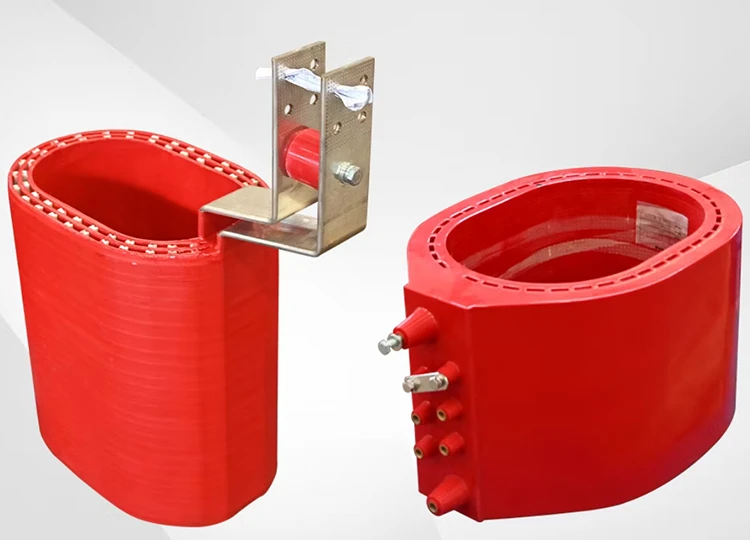

يعد هذا الملف ذو الجهد المنخفض للمحولات من النوع الجاف مكونًا بديلاً أساسيًا مصممًا خصيصًا للمحولات من النوع الجاف. إنه يدعم التخصيص الكامل للمواصفات ويتوافق مع محولات صب راتنجات الإيبوكسي من سلسلة 30kVA~6300kVA SCB وSG. ويمكن استخدامه لتجميع الآلات الجديدة، وإصلاح واستبدال المحولات القديمة، وتحديث المعدات. يستخدم الملف رقائق النحاس/الألومنيوم عالية النقاء والخالية من الأكسجين كمادة موصلة رئيسية، بالإضافة إلى مادة عازلة مقاومة لدرجة الحرارة العالية من الدرجة H. إنه يخضع لتعبئة رقائق أوتوماتيكية بالكامل، ولحام قوس الأرجون، والتشريب بالضغط الفراغي (VPI)/معالجة صب الإيبوكسي الفراغي، مما يؤدي إلى هيكل عزل متكامل قوي ومستقر. يتميز المنتج بالتبديد السريع للحرارة، ومقاومة الدائرة القصيرة، والخسارة المنخفضة، والتفريغ الجزئي المنخفض، ومقاومة الرطوبة، وتثبيط اللهب. إنها تأتي مع مجموعة كاملة من مكونات دعم العزل، وقضبان التوصيل النحاسية الرصاصية، وهياكل الختم النهائية، والتي يتم توفيرها كمجموعة كاملة بدون معالجة إضافية. إنه يتكيف بشكل مباشر مع التجميع الأساسي للمحولات من النوع الجاف ذات السعة المقابلة وهو عبارة عن قطعة غيار عالمية لمصنعي المحولات ووحدات صيانة الطاقة وشركات المعدات الكهربائية الكاملة.

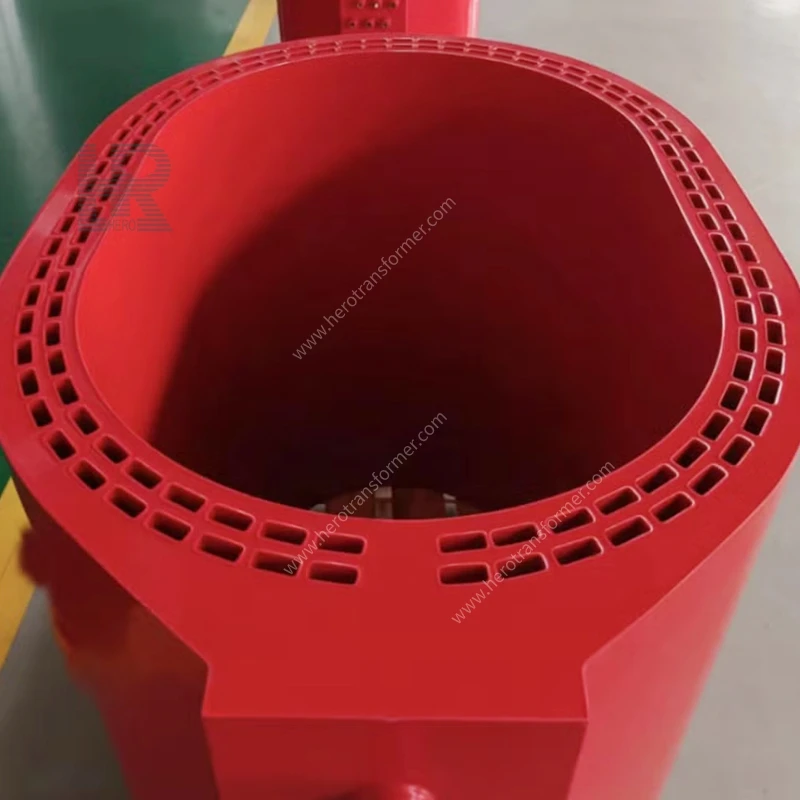

تعمل معدات لف الرقائق CNC بسرعة موحدة، مع قنوات هواء موحدة لتبديد الحرارة محجوزة طوليًا، مما يحل مشكلة زاوية الحلزون للملفات الموصلات الدائرية التقليدية. توزيع أمبير الدوران متوازن للغاية، ويتم تقليل فقدان تدفق التسرب بشكل كبير، ويتم تحسين قدرة تبديد الحرارة الزائدة بأكثر من 30%.
يضمن اللحام الاندماجي غير الملحوم لرقائق النحاس وقضبان التوصيل النحاسية عدم وجود لحامات غير مكتملة أو مسامية، مما يؤدي إلى مقاومة اتصال منخفضة للغاية ومنع الانفصال والتشقق تحت تأثير دائرة القصر.
· ملف محول من النوع الجاف غير المغلف: يضمن التشريب بالضغط الفراغي المتعدد VPI والمعالجة بدرجة حرارة عالية اختراقًا شاملاً للورنيش العازل في كل طبقة، مما يوفر مقاومة للرطوبة، ومقاومة لرذاذ الملح، ومقاومة للحرارة الرطبة.

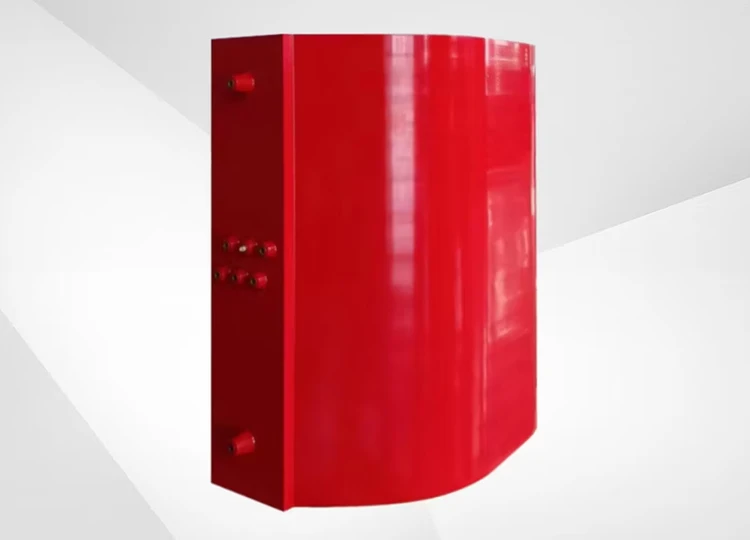

· ملف المحولات من النوع الجاف المصبوب بالإيبوكسي: يعمل صب ضغط راتنجات الإيبوكسي في بيئة فراغية على التخلص من فقاعات الهواء الداخلية والتجاويف، مما يؤدي إلى تفريغ جزئي ≥5pC، وقوة عزل عالية، وخصائص إطفاء ذاتي مثبطة للهب.
بعد لف الملف، واللحام، والتغليف العازل، يتم وضع الملف في فرن بدرجة حرارة ثابتة للمعالجة المجزأة، والتخلص من الضغط الداخلي وتقليل خطر التشقق أثناء التدوير الحراري. مناسبة للبيئات الخارجية وتحت الأرض مع اختلافات كبيرة في درجات الحرارة.
يضمن القالب المتكامل باستخدام الحاسب الآلي أن القطر الداخلي والارتفاع وأبعاد مجاري الهواء تتوافق تمامًا مع قلب المحول القياسي من النوع الجاف. لا يتطلب استبدال الملفات القديمة أي تعديل على المشابك أو التركيبات، مما يسهل التجميع والتفكيك بسهولة.
| متفوقة مقاومة ماس كهربائى | يوفر الهيكل الملفوف بالرقائق دورات أمبيرية متوازنة، مما يلغي بشكل فعال قوى التأثير المحورية الناتجة عن الدوائر القصيرة. الملف أقل عرضة للتشوه والتفكك، ويجتاز اختبارات تحمل الدائرة القصيرة القياسية الوطنية، مما يجعله مناسبًا لشبكة الطاقة وظروف التأثير التوافقي لمصادر الطاقة الجديدة. |
| خسارة منخفضة وارتفاع درجة الحرارة المنخفضة | يؤدي عامل تعبئة الموصل العالي وقنوات تبديد الحرارة الموحدة إلى ارتفاع درجة حرارة الملفات بمقدار 10-15 كلفن أقل من ملفات الأسلاك الدائرية التقليدية ذات نفس السعة. وهذا يؤدي إلى انخفاض استهلاك الطاقة على المدى الطويل ويطيل العمر الإجمالي للمحول. |
| أداء ممتاز للسلامة الكهربائية | عزل صلب متكامل، غير قابل للاشتعال وغير متفجر، لا ينتج أبخرة سامة عند الاحتراق؛ أداء التفريغ الجزئي يتجاوز بكثير المعايير الوطنية؛ مقاوم لضربات البرق والجهد الزائد، ومناسب للأماكن الداخلية المغلقة مثل المباني الشاهقة والمستشفيات ومراكز البيانات ومترو الأنفاق. |
| مقاومة الطقس ثلاثية المقاومة | مقاوم للرطوبة والغبار ورذاذ الملح، مما يسمح بتشغيل مستقر طويل الأمد في بيئات رش الملح ذات الرطوبة العالية والمتربة والساحلية مع الحد الأدنى من الصيانة. |
| التخصيص والتكيف المرن | يدعم السعات المخصصة من 30 كيلو فولت أمبير إلى 6300 كيلو فولت أمبير، والجهد المنخفض 0.4 كيلو فولت / 0.69 كيلو فولت، وممانعات وارتفاعات وأقطار داخلية مختلفة؛ يمكن توفيرها كحزمة كاملة مع ملفات الجهد العالي المقابلة، وملحقات العزل، والنوى الحديدية. |
المباني المدنية
المحولات من النوع الجاف لتوزيع الطاقة الداخلية في مباني المكاتب والمجتمعات السكنية ومراكز التسوق والمستشفيات والمدارس؛
النباتات الصناعية
إصلاح واستبدال المحولات الجافة عالية الطاقة في المصانع والمناجم والمصانع الكيماوية ومحطات معالجة مياه الصرف الصحي؛
صناعة الطاقة الجديدة
قطع غيار لفائف لمعدات المحولات من النوع الجاف في أنظمة تخزين الطاقة الكهروضوئية وطاقة الرياح والطاقة؛
مواقع خاصة
المحولات المغلقة من النوع الجاف لمترو الأنفاق والأنفاق وأنفاق المرافق تحت الأرض ومراكز البيانات وغرف الكمبيوتر؛
صيانة المعدات
مطابقة كاملة للآلات وتجديد المعدات القديمة واستبدالها لشركات صيانة الطاقة ومصنعي المحولات.
السعة المتوافقة: 30 كيلو فولت أمبير - 6300 كيلو فولت أمبير (قابلة للتخصيص)؛
الجهد المنخفض القياسي: 400 فولت، 690 فولت (قابل للتخصيص)؛
فئة العزل: F (155 درجة مئوية)، H (180 درجة مئوية)؛
نوع الهيكل: ملف جرح من رقائق الإيبوكسي المقوى
مادة الموصل: رقائق النحاس بالكامل، رقائق الألومنيوم اختيارية.
1. الموصلات الموصلة (خياران)
إصدار نحاسي بالكامل (التكوين السائد المتطور): يستخدم رقائق النحاس T2 عالية النقاء والخالية من الأكسجين، بنقاء ≥99.99%. موصلية ممتازة، ومقاومة منخفضة للتيار المستمر، وفقدان منخفض للنحاس أثناء التشغيل. تخضع رقائق النحاس لمعالجة تخفيف إجهاد التلدين، مما يؤدي إلى صلابة عالية، ومقاومة للتشقق والتشوه، وانخفاض ارتفاع درجة الحرارة أثناء عملية التحميل الكامل على المدى الطويل. تم تشكيل شريط التوصيل النحاسي الرصاصي بشكل متكامل، ملحوم بقوس الأرجون، وسطح التلامس مطلي بالفضة، مما يضمن اتصال توصيل مستقر ويزيل خطر الحرارة الزائدة.
إصدار رقائق الألومنيوم (النوع الاقتصادي): رقائق الألومنيوم الكهربائية عالية النقاء، خفيفة الوزن ومنخفضة التكلفة، مناسبة للمشاريع ذات التحميل الخفيف وذات الأولوية من حيث التكلفة. يخضع السطح لمعالجة التخميل المضادة للأكسدة، مقترنًا بموصل انتقالي مخصص من النحاس والألومنيوم لمنع التآكل الكهروكيميائي، وهو مناسب لسيناريوهات التشغيل المستقرة على المدى الطويل.
2. نظام العزل الكامل
العزل البيني: ورق عازل مركب مشرب مسبقًا DMD، ورق عازل مقاوم لدرجة الحرارة العالية DuPont Nomex، مقاومة للحرارة من الفئة H 180 درجة مئوية، جهد انهيار عالي، ومقاومة الشيخوخة؛
عزل الأسطوانة الداخلية والخارجية: معزز بقطعة قماش من الألياف الزجاجية المشربة مسبقًا لتعزيز القوة الميكانيكية الإجمالية للملف؛
الختم النهائي: راتنجات الإيبوكسي الخالية من المذيبات / الورنيش المشرب بدرجة حرارة عالية للختم والمعالجة المتكاملة، ومنع تسرب الرطوبة والغبار؛
مكونات العزل الداعمة: شرائط دعم من الألياف الزجاجية الإيبوكسي ومنصات عازلة، توفر قوة عزل عالية، وتبطين وامتصاص للصدمات، وتقليل ضوضاء التشغيل.
1. صنع قالب مخصص على أساس رسومات محولات العملاء وعينات الملفات القديمة.
2. توفير مجموعات كاملة من ملفات الجهد العالي والمنخفض، مع توفير مجموعة كاملة من قطع الغيار في نفس الوقت مثل كتل العزل، وقضبان الدعم، وقضبان التوصيل النحاسية الرصاصية؛
3. توفير تقارير اختبار المقاومة، وتحمل الجهد، والتفريغ الجزئي عند التسليم، بما يتوافق مع معايير GB/T وIEC؛
4. التسليم السريع للملفات ذات السعة القياسية المتوفرة في المخزون؛ مهلة يمكن التحكم فيها للتخصيص على نطاق واسع؛ دعم تصنيع الدفعات.
