خزانات محولات عالية الختم مخصصة
يمكن لشركتنا إنتاج ثلاثة هياكل رئيسية لخزانات المحولات المغمورة بالزيت: خزانات المحولات من النوع اللوحي، وخزانات المحولات المموجة، وخزانات المحولات المثبتة على الوسادة. وهي متوافقة مع جميع مستويات الجهد (10 كيلو فولت، 35 كيلو فولت، 110 كيلو فولت) ومختلف المحولات المغمورة بالزيت (30 كيلو فولت أمبير إلى 120 ميجا فولت أمبير)، بما في ذلك مبدلات الصنبور عند التفريغ ومبدلات الصنبور عند التحميل. ويمكن استخدامها لتجميع المحولات الجديدة، واستبدال الخزانات القديمة، وتحديث المعدات، ومشاريع التصدير المخصصة. تتوافق جميع الأنواع الثلاثة من خزانات الزيت مع معايير التصنيع الدولية GB1094 وIEC60076، حيث تدمج تخزين الزيت، والقدرة على التحمل، وتركيب تبديد الحرارة، والحماية الخارجية، والختم ومانع التسرب. تخضع جميع الخزانات لاختبارات ضغط محكم متعددة قبل مغادرة المصنع، مما يجعلها مناسبة لمختلف السيناريوهات بما في ذلك شبكات الطاقة المحلية، والمؤسسات الصناعية والتعدينية، وتخزين الطاقة الكهروضوئية وطاقة الرياح، ومشاريع توزيع الطاقة للتصدير إلى الخارج.
يتم التحكم في التسرب من خلال آليات اختبار الهيكل واللحام والضغط، مما يقلل من تكاليف الصيانة والتجديد اللاحقة.
يمنع التشوه والانتفاخ أثناء الرفع والنقل والتشغيل في ظل الظروف الهيدروليكية/الفراغية.
مناسبة لظروف التشغيل المعقدة مثل البيئات الداخلية والساحلية والكيميائية والمرتفعة.
قابلة للتكيف مع طرق التبريد المختلفة، مما يعمل على استقرار ارتفاع درجة حرارة المحول.
مناسبة للمشاريع المحلية والصادرات الخارجية.
التأريض الكامل والزوايا المستديرة تقضي على مخاطر سلامة التركيب والتشغيل.
| مستويات الجهد المطبقة | سلسلة كاملة من المحولات المغمورة بالزيت 10 كيلو فولت، 35 كيلو فولت، 110 كيلو فولت |
| نطاق السعة مغطى | • الخزان المموج : 30 كيلو فولت أمبير ~ 2500 كيلو فولت أمبير • خزان الألواح: 30 كيلو فولت أمبير ~ 120 ميجا فولت أمبير • خزان جاهز على الطراز الأمريكي: 30 كيلو فولت أمبير ~ 5000 كيلو فولت أمبير (قدرة التصدير القياسية) |
|
التكوينات الاختيارية |
1. نوع الهيكل: خزان جاهز متكامل مموج، من النوع الجرسي، من النوع البرميلي، على الطراز الأمريكي؛ 2. مادة الجسم الرئيسية: الفولاذ الكربوني Q235-B / الفولاذ عالي القوة Q345 / الفولاذ المقاوم للصدأ 304؛ 3. طريقة التبريد: تبريد الهواء الطبيعي ONAN، تبريد الهواء القسري ONAF، تبريد الهواء القسري لتدوير الزيت ODAF؛ 4. محلول الختم: ختم EPDM عادي، ختم مقاوم للزيت من المطاط الفلوري؛ 5. مقاومة التآكل: طلاء قياسي مضاد للتآكل خارجي، طلاء ساحلي عالي التحمل مضاد للتآكل. |
نظرة عامة على السيناريوهات القابلة للتطبيق
ومحولات التوزيع الصغيرة والمتوسطة الحجم بقدرة 10 كيلو فولت، وتحديث شبكات الطاقة الريفية، والمحولات المدمجة في المحطات الفرعية التقليدية الجاهزة؛
خزانات الزيت من النوع اللوحي
محولات التوزيع ذات السعة الكبيرة 10 كيلو فولت، والمحولات الرئيسية للمحطات الفرعية 35 كيلو فولت/110 كيلو فولت، ومحولات تصعيد محطات توليد الطاقة، ومحطات فرعية تصعيد الطاقة الجديدة واسعة النطاق؛
خزانات زيت المحطات الفرعية الجاهزة على الطراز الأمريكي
يتم تصدير المحولات ذات الطراز الأمريكي المثبتة على الوسادة إلى أمريكا الشمالية، ومشاريع توزيع المناظر الطبيعية الخارجية في المناطق الحضرية المدمجة؛
الاحتياجات العامة
مطابقة المجموعة الكاملة لمصنع المحولات، واستبدال خزان الزيت القديم لوحدات صيانة الطاقة، وتجديد المعدات وتجديدها.

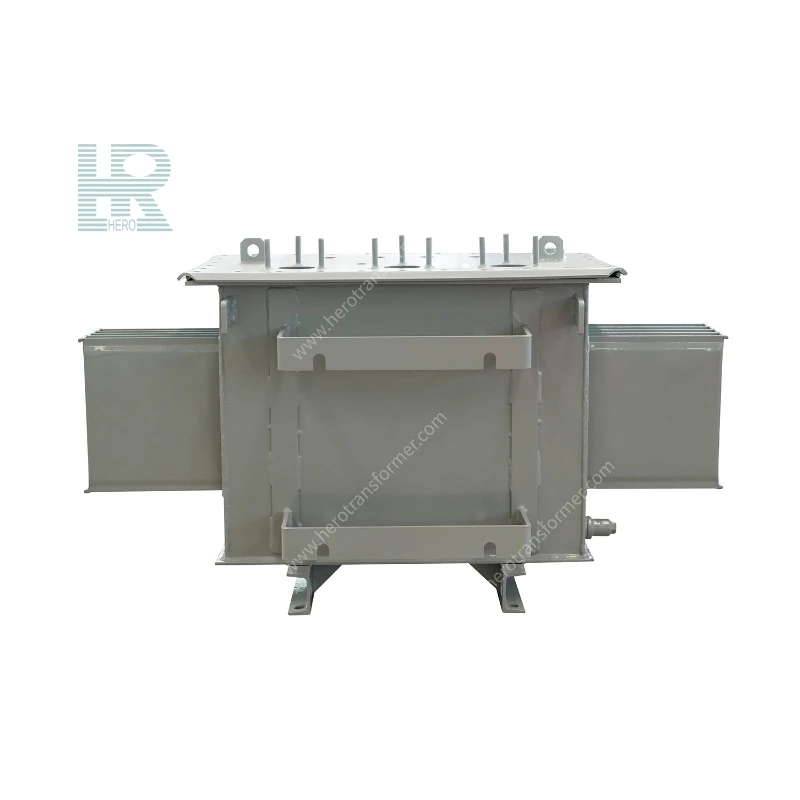

1. خزان المحولات من نوع اللوحة
تحديد موضع التطبيق
تستخدم في الغالب في محولات التوزيع ذات السعة المتوسطة والكبيرة والمحولات الرئيسية ذات الجهد العالي 35 كيلو فولت / 110 كيلو فولت، وهي مناسبة للسيناريوهات ذات السعة الكبيرة والجهد العالي ومتطلبات تبديد الحرارة العالية وتردد الصيانة العالي.
تكوين المواد الرئيسية
• المواد القياسية: لوح الفولاذ الكربوني Q235-B، سمك الجدار 4～12mm؛ تستخدم الموديلات ذات الجهد العالي ذات السعة الكبيرة ألواح فولاذية عالية القوة ذات سبائك منخفضة Q345؛ لوحة الفولاذ المقاوم للصدأ 304 اختيارية للبيئات المسببة للتآكل.
• الختم: حشوات مطاطية مقاومة للزيت EPDM EPDM؛ تتوفر الأختام المطاطية الفلورية للتطبيقات المتطورة، مقترنة بمسامير عالية القوة مجلفنة بالغمس الساخن.
المزايا الهيكلية والتكنولوجية:
1. قالب الانحناء ذو القطعة الواحدة يوفر صلابة عالية للغاية، قادر على تحمل الضغط السلبي الفراغي، ضغط الزيت الداخلي، وتأثير النقل البحري / البري لمسافات طويلة دون تشوه؛
2. يتوفر هيكلان: غطاء على شكل جرس وغطاء متكامل على شكل برميل. يمكن رفع الغطاء على شكل الجرس ككل، مما يسهل عملية التفكيك والصيانة للملفات والنوى الداخلية؛ يحتوي الغطاء على شكل برميل على عدد أقل من اللحامات، مما يقلل من خطر التسرب؛
3. حواف مثبتة مسبقًا لتركيب المبرد الخارجي على جدار الخزان، متوافقة مع المشعاعات ذات الزعانف، مما يوفر توسيعًا مرنًا لتبديد الحرارة والقدرة على التكيف مع طرق التبريد المختلفة مثل ONAN، ONAF، وODAF؛
4. اللحام الكامل على الوجهين من اللحامات الرئيسية. اختبار الاختراق للحامات الحرجة؛ تستخدم شفة الغطاء هيكل مزدوج الختم مع توقف، جنبًا إلى جنب مع اختبار تسرب الفراغ واختبار ضغط النيتروجين، مما يضمن أداء ممتاز لمنع تسرب الزيت؛
5. طلاء مضاد للتآكل متعدد الطبقات من الداخل والخارج. طلاء الجدار الداخلي المقاوم للزيت والمضاد للتآكل لا يلوث زيت المحولات؛ الجدار الخارجي مقاوم للطقس ومقاوم للصدأ، مما يضمن عمر خدمة طويل في الهواء الطلق. التطبيقات النموذجية: محولات التوزيع ذات السعة الكبيرة 10 كيلو فولت، المحولات الرئيسية للمحطات الفرعية 35 كيلو فولت/110 كيلو فولت، محولات تصعيد محطة توليد الكهرباء

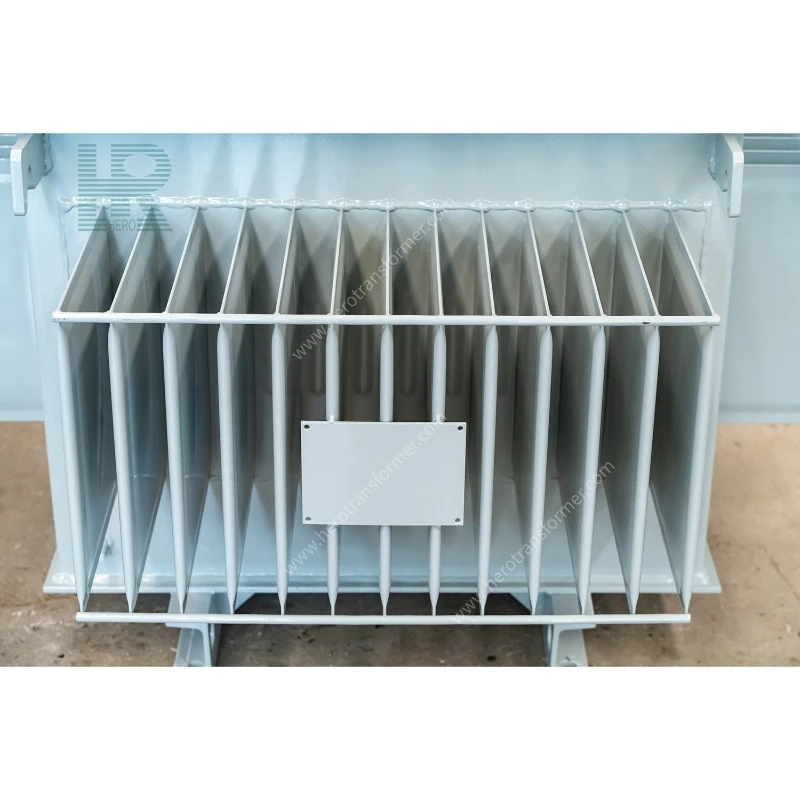

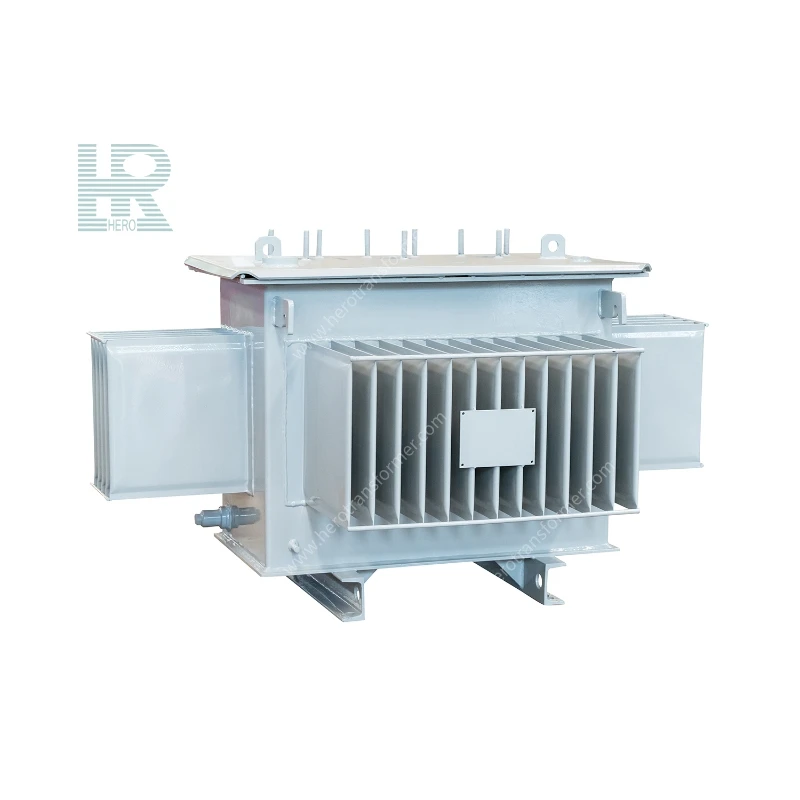

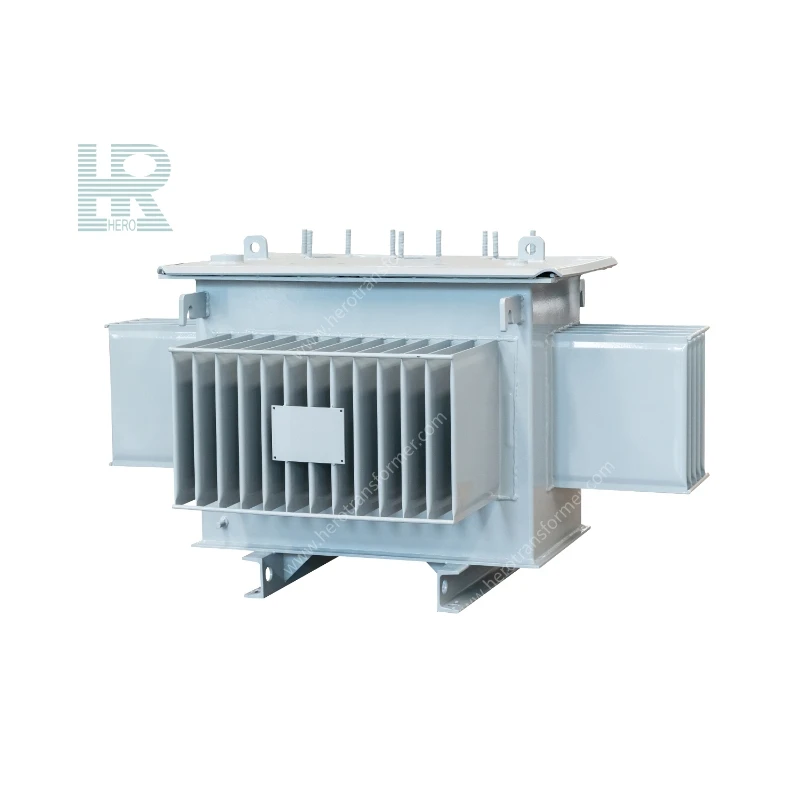

2. خزان المحولات المموجة
تحديد موضع التطبيق: الهيكل الرئيسي لمحولات التوزيع ذات السعة الصغيرة 10 كيلو فولت. هيكل مدمج، لا يتطلب أي مشتت حراري خارجي، مناسب للمحطات الفرعية الجاهزة المدمجة، وتوزيع الطاقة المجتمعية، وتحديث شبكة الطاقة الريفية.
تكوين المواد الرئيسية: الجسم الرئيسي مصنوع من صفائح فولاذية مدلفنة على البارد، مثنية ومختومة في جدار مموج، المادة Q235. تصميم سمك الجدار المموج يلبي متطلبات التعويض المرنة؛ مجهزة بحشيات مانعة للتسرب مقاومة للزيت ومثبتات مجلفنة.
المزايا الهيكلية والتكنولوجية
1. جدار تبديد الحرارة المموج المختوم من قطعة واحدة، باستخدام التموج للتعويض عن التمدد الحراري والانكماش لزيت المحولات، مما يلغي الحاجة إلى خزان خارجي للزيت، مما يؤدي إلى حجم إجمالي أصغر وبصمة أصغر؛
2. عدد أقل من اللحامات، واللحام المتكامل، وكفاءة الإنتاج العالية، والتكلفة المنخفضة؛
3. هيكل بسيط، ختم موثوق، اجتاز اختبار محكم الإغلاق في المصنع، وسهولة الصيانة اليومية؛
4. مظهر أنيق وجميل، مناسب للإنتاج الضخم لمحولات التوزيع القياسية.
التوافق النموذجي: محولات التوزيع التقليدية 30 كيلو فولت أمبير ~ 2500 كيلو فولت أمبير 10 كيلو فولت، ومحولات التوزيع المدمجة في المحطات الفرعية المثبتة على الوسادة
3. خزان المحولات الأمريكي المثبت على الوسادة
تحديد موضع التطبيق: مخصص لمحولات التوزيع المدفونة/الخارجية المثبتة على الوسادة على الطراز الأمريكي، وتستخدم بشكل أساسي لأسواق التصدير في أمريكا الشمالية، وتوزيع الطاقة في المناطق الحضرية، ونقاط التوزيع المدمجة على جانب الطريق في المناطق السكنية.
تكوين المواد الرئيسية: صفيحة فولاذية سميكة Q235، مختومة وملحومة بشكل متكامل، مما يضمن قوة إجمالية عالية؛ طلاء خارجي عالي التحمل مضاد للتآكل، تصميم هيكل مانع للتسرب معزز، مناسب للتشغيل الخارجي طويل الأمد في جميع الأحوال الجوية.
المزايا الهيكلية والتكنولوجية:
1. هيكل متكامل ومحكم الغلق بتصميم مدمج، وصمامات مدمجة، ومبدلات الصنبور، ومقصورات الجلبة، وغرف الزيت داخل نفس مبيت الخزان؛
2. حماية مغلقة بالكامل، مقاومة للمطر، مقاومة للغبار، ومقاومة للصدمات، مما يسمح بالتركيب المباشر في الهواء الطلق على الأرض دون غرفة توزيع منفصلة؛
3. هيكل مقصورة مستقل محجوز داخليًا، يفصل بين غرف الجهد العالي والمنخفض، وتخطيط عزل يتوافق مع معايير UL وANSI في أمريكا الشمالية، ويلبي متطلبات شهادة التصدير؛
4. تكنولوجيا الختم المضادة للتسرب المحسنة، مناسبة للبيئات الخارجية مع اختلافات كبيرة في درجات الحرارة والرطوبة العالية، مما يؤدي إلى فترة أطول خالية من الصيانة؛
5. الشكل القياسي، الأبعاد المطابقة لمواصفات تركيب المحطات الفرعية الأمريكية الجاهزة، مناسبة لطلبات التصدير بالجملة في الخارج.
التطبيقات النموذجية: المحولات ذات النمط الأمريكي المثبتة على الوسادة والتي يتم تصديرها إلى أمريكا الشمالية، ومحولات التوزيع البلدية المدمجة الخارجية
1. المواد الأساسية للخزان
Q235-B: التكوين القياسي، أداء اللحام الجيد، فعالية التكلفة العالية، المفضل للمشاريع الداخلية؛
Q345 فولاذ عالي القوة منخفض السبائك: سعة كبيرة، جهد عالي، طلبات شحن بحري للتصدير، مقاومة أقوى للتشوه؛
الفولاذ المقاوم للصدأ 304: مناسب لرذاذ الملح الساحلي وبيئات التآكل الكيميائي، ومقاوم للصدأ، ومقاوم للتآكل، ولا يحتاج إلى صيانة.
2. نظام الختم
حشية مقاومة للزيت EPDM EPDM (-40 درجة مئوية ~ 150 درجة مئوية مقاومة للزيت ودرجة الحرارة)، النماذج المتطورة تستخدم مادة مانعة للتسرب من المطاط الفلوري؛ يتم تجهيز فجوات الحافة بمادة مانعة للتسرب مقاومة للزيت لمنع التسرب الثانوي؛ جميع أدوات التثبيت مجلفنة بالغمس الساخن لمنع الصدأ والارتخاء.
1. التقطيع والثني باستخدام الحاسب الآلي: دقة الأبعاد العالية، طبقات أنيقة، وتقليل عيوب اللحام.
2. الكشف الكامل عن عيوب اللحام والتحكم فيها: يتم تشكيل اللحامات الحرجة عن طريق اللحام بقوس الأرجون / اللحام بالقوس المغمور، ويتم إجراء اختبار الاختراق عند الضرورة للتحقق من الشقوق والمسامية؛
3. هيكل الختم المزدوج للفلنجات (يستخدم عادة في المحطات الفرعية من النوع اللوحي/النمط الأمريكي): وضع إيقاف الفلنجة + حشوات الختم مزدوجة الطبقة لمنع تسرب الزيت الموضعي؛
4. فحص المصنع لضيق الهواء على ثلاث مراحل: ① كشف تسرب الضغط السلبي الفراغي وإمساك الضغط ② اختبار تسرب الضغط الإيجابي طويل الأمد للنيتروجين ③ حقن الزيت لمحاكاة ارتفاع درجة الحرارة وإعادة فحص التسرب؛
5. طلاء مضاد للتآكل متعدد الطبقات: السفع الرملي الداخلي والخارجي لإزالة الصدأ، طلاء مضاد للتآكل مقاوم للزيت على الجدار الداخلي، وهيكل ثلاثي الطبقات من مادة تمهيدية غنية بالزنك الإيبوكسي + طلاء متوسط + طبقة علوية مقاومة للطقس على الجدار الخارجي؛ يمكن تخصيص حلول الطلاء السميكة المضادة للتآكل للخدمة الشاقة للمناطق الساحلية.
6. الفتحات المعيارية المسبقة الحفر: يتم توفير الفتحات حسب الحاجة لقواعد حفظ النفط، وواجهات ترحيل الغاز، وقواعد الرفع ذات الجهد العالي والمنخفض، وقواعد مبدل الصنبور، وصمامات الصرف، وسدادات التهوية، وأطراف التأريض، وصمامات أخذ العينات، وواجهات الرادياتير. جاهزة للتجميع المباشر عند التسليم.
1. يمكننا تخصيص أي من الهياكل الثلاثة بناءً على رسومات العملاء أو خزانات الوقود الموجودة من خلال القياس والتكرار في الموقع؛
2. يمكننا توفير حل شامل لتزويد المشعاعات، وحافظات الزيت، ومجموعات كاملة من حشوات الختم، ومسامير التثبيت.
3. يأتي كل خزان مزودًا بتقرير اختبار مقاومة الهواء، والذي يتوافق مع المعايير الوطنية GB1094، IEC، UL، ANSI، وغيرها من متطلبات الشهادات المحلية والدولية.
4. نحن نقدم جدولة إنتاج سريعة للمواصفات القياسية، وفترات زمنية يمكن التحكم فيها لخزانات الوقود ذات الضغط العالي ذات السعة الكبيرة وخزانات وقود التصدير ذات النمط الأمريكي. نحن ندعم أيضًا تصنيع المعدات الأصلية لطلبات التجارة الخارجية كبيرة الحجم.
